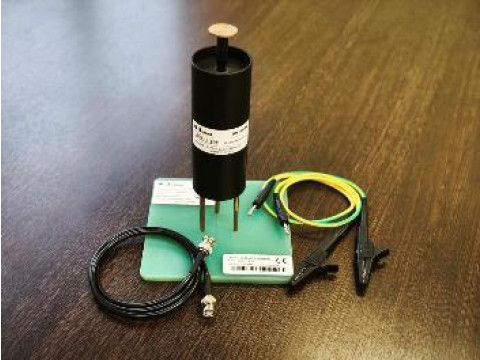

Делители напряжения высоковольтные EDS-HVM30
| Номер в ГРСИ РФ: | 98707-26 |
|---|---|
| Производитель / заявитель: | Фирма Suzhou 3ctest Electronic Co., LTD, КИТАЙ |
Делители напряжения высоковольтные EDS-HVM30 (далее - делители), предназначены для измерений напряжения постоянного тока совместно с осциллографами, вольтметрами и другими радиотехническими средствами измерений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98707-26 | |||||||||
| Действует | по 09.06.2031 | |||||||||
| Наименование | Делители напряжения высоковольтные | |||||||||
| Модель | EDS-HVM30 | |||||||||
| Приказы |
№1130 от
09.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 75d4a363-21fb-cb55-1c35-5b3301ccffd0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма Suzhou 3ctest Electronic Co., LTD, КИТАЙ, No.99 E'meishan Rd, SND, Suzhou, Jiangsu, 215153
Поверка
| Методика поверки / информация о поверке |
МП EDS-HVM30-2024 ГСИ. Делители напряжения высоковольтные EDS-HVM30. Методика поверки.
(с 09.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98707-26: Описание типа
2026-98707-26.pdf
|
Скачать | 106.4 КБ | |
|
98707-26: Методика поверки
МП EDS-HVM30-2024
2026-mp98707-26.pdf
|
Скачать | 932.6 КБ |
Описание типа
Назначение
Делители напряжения высоковольтные EDS-HVM30 (далее - делители), предназначены для измерений напряжения постоянного тока совместно с осциллографами, вольтметрами и другими радиотехническими средствами измерений.
Описание
Принцип действия делителя основан на методе ослабления напряжения при помощи резистивного делителя.
Конструктивно делитель выполнен в виде цилиндра с входным высоковольтным входом и выходным разъемом BNC типа для подключения к вольтметру или осциллографу.
Делитель может быть использован для измерения испытательного напряжения генераторов электростатических разрядов по ГОСТ 30804.4.2-2013.
Общий вид делителя с указанием мест нанесения знака утверждения типа и заводских номеров приведен на рисунке 1. Заводские номера нанесены на маркировочную наклейку методом шелкографии в виде буквенно-цифрового кода. Возможность нанесения знака поверки непосредственно на корпус делителя не предусмотрена. Пломбирование делителя не предусмотрено, так как корпус делителя имеет неразборную конструкцию.

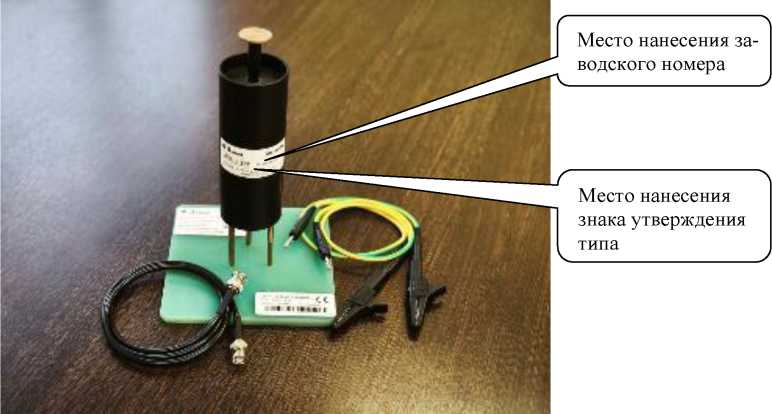

Рисунок 1 - Общий вид делителя напряжения высоковольтного EDS-HVM30, обозначение мест нанесения знака утверждения типа и заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент деления при работе на нагрузку 1 МОм |
от 19600 до 21600* |
|
Коэффициент деления при работе на нагрузку 10 МОм |
от 1960 до 2160* |
|
Пределы допускаемой относительной погрешности коэффициента деления на постоянном токе, % |
±1 |
|
Входное сопротивление на постоянном токе, ГОм |
от 19 до 21 |
|
* - конкретные значения приведены в формуляре | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное напряжение постоянного тока, кВ |
30 |
|
Габаритные размеры без подставки, мм, не более - диаметр - высота |
40 150 |
|
Масса, кг, не более |
1 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +15 до +30 от 30 до 80 от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на шильдик, расположенный на корпусе делителя (по технологии фирмы-изготовителя).
Комплектность
Таблица 3 - Комплектность делителей напряжения высоковольтных EDS-HVM30
|
Наименование |
Обозначение |
Количеств о |
|
Делитель напряжения высоковольтный |
EDS-HVM30 |
1 шт. |
|
Подставка под делитель |
1 шт. | |
|
Наконечник |
1 шт. | |
|
Кабель коаксиальный BNS-BNS |
1 шт. | |
|
Кабель заземления |
2 шт. | |
|
Руководство по эксплуатации |
EDS-HVM30 РЭ |
1 экз. |
|
Формуляр |
EDS-HVM30 ФО |
1 экз. |
|
Транспортная тара |
1 шт. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Делители напряжения высоковольтные EDS-HVM30. Руководство по эксплуатации» EDS-HVM30 РЭ, раздел 2 «Использование по назначению».
Нормативные документы
Приказ Росстандарта от 25 декабря 2025 г. № 2854 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения в диапазоне от 1 до 500 кВ»;
Стандарт предприятия «Делители напряжения высоковольтные EDS-HVM30».
