Анализаторы оптико-эмиссионные VELES

Назначение

Анализаторы оптико-эмиссионные VELES (далее - анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах.

Описание

Принцип действия анализаторов основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Для возбуждения эмиссионного спектра исследуемых элементов используется искровой электрический разряд между стержневым электродом и поверхностью измеряемого образца, создаваемый искровым генератором. Спектр излучения определяется химическим составом исследуемого образца.

Конструктивно анализаторы состоят из стенда для искрового разряда с генератором возбуждения искры, оптической системы с дифракционной решёткой и системы детектирования из набора светочувствительных матриц, изготовленных по технологии комплементарной структуры металл-оксид-полупроводник (КМОП-матриц), а также системы управления и обработки измерительной информации.

В анализаторах предусмотрено создание искрового разряда в токе продувки аргоном, обеспечивающей исключение окисления при обыскривании, удаление продуктов обыскривания, а также исключение загрязнения оптической системы. Управление потоком аргона проводится в автоматическом режиме.

Для регистрации интенсивностей спектральных линий определяемых элементов в оптической системе использованы КМОП-матрицы без применения различных флуоресцирующих покрытий для исключения потери интенсивности детектируемого сигнала с течением длительного периода времени. Возможность анализа спектральных линий в области ультрафиолета обеспечивается либо вакуумированием оптической камеры, либо заполнением ее аргоном.

Анализаторы выпускаются в четырех модификациях: Mobile PRO, CM-165, CM-145, CM-700, которые отличаются внешним видом, основными характеристиками:

- Mobile PRO является мобильным средством измерений со встроенной аккумуляторной батареей и персональным компьютером, смонтированным на специальной транспортировочной тележке; данная модификация позволяет установить два сменных датчика с КМОП-матрицами;

- CM-165 и CM-145 выпускаются в настольном исполнении и различаются техническими и метрологическими характеристиками, в модификации CM-145 оптическая камера вакуумная, в модификации СМ-165 - заполняется аргоном;

- CM-700 является напольным прибором с размещенными внутри тумбы анализатора вакуумным насосом, масляным фильтром, фильтрами отработанного аргона, электроникой, дополнительными отсеками и полками для размещения инструментов, образцов, аксессуаров.

Корпуса анализаторов окрашиваются в черно-серой цветовой гамме. Рабочая поверхность анализатора модификации Mobile PRO выполнена из нержавеющей стали.

Серийный номер в буквенно-цифровом формате наносится методом лазерной печати на маркировочную табличку, закреплённую на боковой или задней панели корпуса, в виде ламинированной этикетки.

Общий вид анализаторов и маркировочной таблички приведен на рисунках 1 и 2.

а)

б)

в)

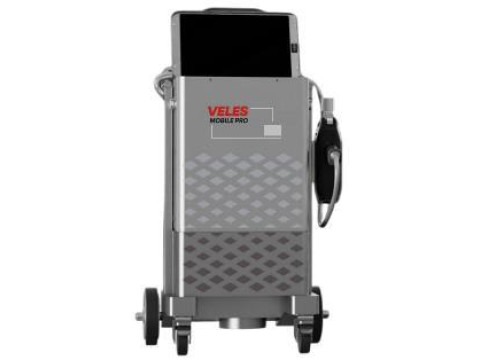

Рисунок 1 - Общий вид анализаторов оптико-эмиссионных VELES модификаций а) Mobile PRO, б) CM-700, в) CM-165 и г) CM-145

VELES

CM- 14»

г)

REAP     кю *в™?-ъсг»

' _                                    Л*а-«й1нй-1й$1 -II

I С V 1|     +7 гдед £32-05X15

Тип оборудования' анализатор оптико-эмиссионный VELES

Модификация' СМ-165

Серийный №: СМ 16-2509-124

Год производства 2025

■Электропитание: 220G/50 Гц

ПйграбпяЁvan мощность: 100 Вт е- рджимё Ожидания,

400 Вт в рабочем режиме

Рисунок 2 - Общий вид маркировочной таблички анализаторов оптико-эмиссионных VELES

Нанесение знака поверки и пломбирование анализатора не предусмотрено.

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать, отображать и сохранять полученные результаты. Идентификационные данные ПО приведены в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем установления трех уровней доступа с разграничением прав: администратора, аналитика и оператора с использованием паролей.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

1) Диапазон измерений может быть ограничен изготовителем В соответствии с требованиями пользователя, указывается в Паспорте на конкретный экземпляр анализатора и не может быть изменен в процессе эксплуатации

Таблица 3 - Основные технические характеристики

1) Чувствительность установлена путем измерений интенсивности эмиссионного излучения марганца (Mn), массовая доля которого в стандартном образце в диапазоне от 0,1 до 1,0 %

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку анализатора методом лазерной печати и на титульные листы Руководства по эксплуатации и Паспорта методом компьютерной графики.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в главе 4 «Проведение измерений» Руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 23.03.2026 г. № 534 «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»

ГОСТ Р 54153-2010 Сталь. Метод атомно-эмиссионного спектрального анализа

ТУ 26.51.53-001-49930609-2025 Анализаторы оптико-эмиссионные VELES. Технические условия
