Гигрометры Rotronic HygroPalm HP32

Назначение

Гигрометры Rotronic HygroPalm HP32 (далее по тексту - гигрометры) предназначены для измерений относительной влажности и температуры неагрессивных газовых сред, равновесной относительной влажности бумаги и картона, равновесной относительной влажности пищевой и фармацевтической продукции.

Описание

Принцип действия гигрометров основан на сорбционном методе измерения относительной влажности, заключающемся в изменении ёмкости сенсора влажности, представляющего собой конденсатор с тонкой плёнкой полимерного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора.

Гигрометры представляют собой портативные ручные измерительные приборы и включают в себя измерительный преобразователь с дисплеем, зонд влажности и температуры, подключаемый непосредственно, либо через удлинительный кабель, дата-кабель и сетевое зарядное устройство. Зонд влажности и температуры является взаимозаменяемым и включает в себя сенсор относительной влажности и сенсор температуры Pt100, встроенный микроконтроллер для цифровой обработки сигналов с сенсоров и модуль энергонезависимой памяти, содержащей градуировочные коэффициенты и параметры настройки. Зонд обеспечивает передачу сигналов относительной влажности и температуры в цифровом формате в измерительный преобразователь, предназначенный для вывода значений измеряемых величин на жидкокристаллический дисплей, выбора режимов измерений, сохранения результатов измерений в память. Гигрометры выпущены в исполнении HP32. Электрическое питание гигрометров осуществляется с помощью литий-полимерного аккумулятора 3,7 В, 1000 мАч.

К гигрометрам данного типа относятся следующие серийные номера №№ 5250511, 5250512, 5250513, 5250515, 5250539, 5250698, 5250793, 5250794, 5250799, 5250800, 5250505, 5250509, 5250510, 5250821, 5241812, 5241809, 5241811, 5241810.

Зонды относительной влажности и температуры выполнены в различных конструктивных исполнениях:

• HC2A-S (015х108 мм, в пластиковом корпусе черного цвета, с несъёмным фильтром 40 мкм)

• HC2A-SM (015х109 мм, в стальном корпусе, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм)

• HC2A-SH (015х108 мм, в пластиковом корпусе черного цвета, с несъёмным фильтром 40 мкм)

• HC2A-S3 (015х108 мм, в пластиковом корпусе белого цвета, с несъёмным фильтром 40 мкм)

• HC2A-S3A (015x108 мм, в пластиковом корпусе белого цвета, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм)

• HC2A-S3H (015х108 мм, в пластиковом корпусе белого цвета, с несъёмным фильтром 40 мкм)

• HC2A-S-HH (015х108 мм, в пластиковом корпусе черного цвета, без фильтра)

• HC2-SM-HH (015х109 мм, в стальном корпусе, с съёмным стальным сеточным фильтром 25мкм, или тефлоновым фильтром 10 мкм)

• НС2-С04 (04х57 мм, в стальном корпусе, с несъёмным удлинительным кабелем 2 метра, без фильтра)

• НС2-С05 (05х51 мм, в корпусе из латуни с никелевым покрытием, с несъёмным удлинительным кабелем 2 метра, без фильтра)

• HC2-HP28 (010х280 мм, в стальном корпусе, ручка из РОМ пластика, с несъёмным удлинительным кабелем 2 метра, с стальным пористым фильтром 10 мкм)

• HC2-HP50 (010х500 мм, в стальном корпусе, ручка из РОМ пластика, с несъёмным удлинительным кабелем 2 метра, с стальным пористым фильтром 10 мкм)

• HC2-HS28 (плоский щуп 18х3х280 мм, в дюралевом корпусе, ручка из РОМ пластика, с несъёмным удлинительным кабелем 2 метра)

• HC2-IS25 (034х80 мм, в пластиковом корпусе черного цвета и стальной резьбой 3/4'' G, с несъёмным стальным пористым фильтром 10 мкм)

• HC2A-IC102 (015х100 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• HC2A-IC105 (015х100 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 5 метров, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• HC2A-IC302 (015х250 мм в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• HC2A-IC402-A (015/25х428 мм в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• HC2A-IC702-A (015/25х728 мм в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• HC2-HK25 (015х250 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• HC2-HK40 (015х400 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• HC2A-IM102-M (015х130 мм, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• HC2A-IM302-M (015х280 мм, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм)

• HC2A-IM305-M (015х280 мм, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 5 метров, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм)

• HC2A-IE02-G (015x148 мм, с резьбой 1/2'' G, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм )

• HC2A-IE02-NPT (015х148 мм, с резьбой 1/2'' NPT, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм

• HC2A-IM102-M (015х86 мм, в стальном корпусе, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• HC2A-IM302-M (015х236 мм, в стальном корпусе, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

Все зонды относительной влажности и температуры могут использоваться с дополнительными съёмными удлинительными кабелями 1, 2 или 5 метров.

Общий вид гигрометров представлен на рисунке 1.

Гигрометры имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, которые нанесены с помощью наклейки на заднюю панель в виде цифрового обозначения (рисунок 2). Серийный номер на корпусе гигрометра должен соответствовать серийному номеру, отображаемому в меню гигрометра (рисунок 3).

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт гигрометров в соответствии с действующим законодательством.

Место пломбировки корпуса измерительного преобразователя от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 2.

Место пломбировки головки винта крышки корпуса измерительного преобразователя

Место нанесения серийного номера

Место нанесения знака поверки

Место нанесения знака утверждения типа

ji(( ■ 1«о«'а'.део*мч

Си М««мо тии и

Рисунок 1 - общий вид гигрометров Rotronic HygroPalm HP32

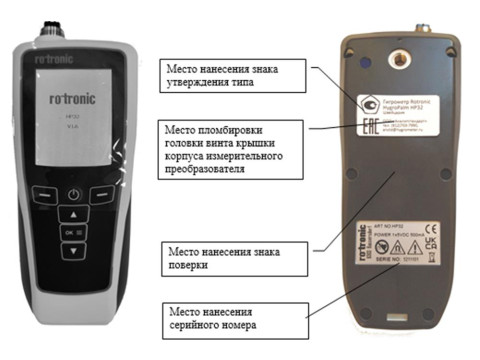

Рисунок 2 - Место нанесения знака поверки, серийного номера и пломбирования от несанкционированного доступа

Серийный номер (должен совпадать с номером на корпусе)

Номер версии (идентификационный номер) встроенного программного обеспечения

Рисунок 3 - Отображение серийного номера и версии встроенного программного обеспечения на дисплее. Для вывода меню отображения серийного номера - 3 раза нажать клавишу «OK»

Программное обеспечение

Гигрометры Rotronic HygroPalm HP32 имеют встроенное программное обеспечение (ПО) зондов влажности и температуры и измерительного преобразователя. ПО измерительного преобразователя обеспечивает следующие основные функции:

- управление питанием измерительного преобразователя и зондов;

- обработку и передачу измерительной информации от зондов;

- отображение результатов измерений и служебной информации на встроенном дисплее;

- отображение серийного номера и служебной информации на встроенном дисплее;

- запись, хранение и считывание данных из встроенной энергонезависимой памяти;

- формирование аналоговых и цифровых выходных сигналов;

- пересчет единиц влажности по запросу пользователя;

- самодиагностику аппаратной части измерительного преобразователя.

ПО зондов влажности и температуры выполняет следующие функции:

- обработку и передачу измерительной информации от сенсоров;

- запись измерительной информации в память.

Гигрометры Rotronic HygroPalm HP32 могут работать с автономным ПО.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик гигрометров.

Гигрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1 - Идентификационные данные ПО.

Технические характеристики

Метрологические и технические характеристики гигрометров приведены в таблицах 2-4.

Таблица 2 - Метрологические характеристики

Таблица 3 -Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

нанесен на заднюю крышку корпуса гигрометра в виде наклейки и на титульный лист руководства по эксплуатации и паспорта типографским методом.

Комплектность

Таблица 5 - Комплект поставки гигрометров

Сведения о методах измерений

приведены в разделе 8 «Настройка» документа «Гигрометры Rotronic HygroPalm HP32. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной для средств измерений влажности газов и температуры конденсации углеводородов»

Стандарт предприятия фирмы «Rotronic AG», Швейцария
