Твердомеры Виккерса-Кнупа Fness V
| Номер в ГРСИ РФ: | 98715-26 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Компания «Suzhou Fema Test-tech Co., Ltd», КИТАЙ |
Твердомеры Виккерса-Кнупа Fness V (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и шкалам Кнупа.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98715-26 | ||||||
| Действует | по 11.06.2031 | ||||||
| Наименование | Твердомеры Виккерса-Кнупа | ||||||
| Модель | Fness V | ||||||
| Модификации |
Fness V0510A Fness V0510CA Fness V02652A Fness V02652CA |
||||||
| Приказы |
№1145 от
11.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 73eba838-49d1-0aa5-9fc1-6d8c1eb00f2d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания «Suzhou Fema Test-tech Co., Ltd», КИТАЙ, No.1, Baoda Road, Industrial Park, Suzhou City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП 360-030-2026 ГСИ. Твердомеры Виккерса-Кнупа Fness V. Методика поверки
(с 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98715-26: Описание типа
2026-98715-26.pdf
|
Скачать | 190.3 КБ | |
|
98715-26: Методика поверки
МП 360-030-2026
2026-mp98715-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Твердомеры Виккерса-Кнупа Fness V (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и шкалам Кнупа.
Описание
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса или алмазной пирамиды Кнупа, с последующим измерением длин диагоналей восстановленного отпечатка для шкал Виккерса и длины большей диагонали восстановленного отпечатка для шкал Кнупа.
Конструктивно твердомеры имеют металлический корпус серого или иного цвета и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в четырех модификациях: Fness V0510A, Fness V0510CA, Fness V02652A, Fness V02652CA.
Модификации твердомеров отличаются диапазоном прикладываемых нагрузок и исполнением рабочего стола: Исполнение стола может быть моторизованным, символ в обозначении «СА», или на микрометрических винтах, символ в обозначении «А».
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится любым удобным технологическим способом на маркировочную табличку, закрепленную на задней панели корпуса твердомера.
Общий вид твердомеров приведён на рисунках 1, 2. Место нанесения серийного номера на твердомеры представлено на рисунке 3.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомеров не предусмотрено.

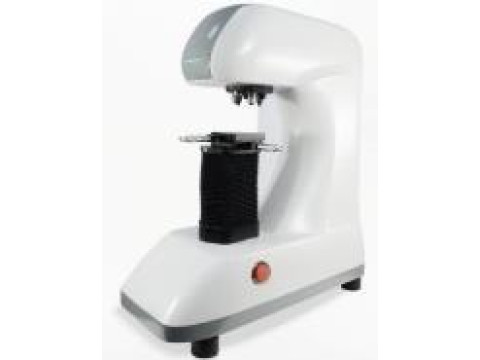

Рисунок 1 - Общий вид твердомеров
Виккерса-Кнупа
Fness V0510A, Fness V02652A
Рисунок 2 - Общий вид твердомеров Виккерса-Кнупа
Fness V0510CA, Fness V02652CA
Место нанесения серийного номера на маркировочной табличке
Рисунок 3 - Вид задней панели корпуса твердомеров с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение * | |
|
Идентификационное наименование ПО |
FeiMa Measure |
Thixomet MHT |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.0.0.1 |
не ниже v. 3.0.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
|
* В соответствии с заказом | ||
Технические характеристики
Таблица 2 - Метрологические характеристики испытательных нагрузок
|
Модификация твердомеров |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
|
Fness V0510A Fness V0510CA |
1,961; 2,942; 4,903; 9,807; 19,61; 29,42; 49,03; 98,07 |
±1,0 |
|
Fness V02652A Fness V02652CA |
1,961; 2,942; 4,903; 9,807; 19,61; 29,42; 49,03; 98,07; 196,1; 294,2; 490,3 |
Таблица 3 - Метрологические характеристики твердомеров по шкалам Виккерса
|
Диапазон измерений твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV (±) |
Размах чисел твёрдости HV, не более |
|
От 50 до 75 включ. |
HV20; HV30; HV50 |
3,0 |
2,4 |
|
HV3; HV5; HV10 |
3,0 |
3,0 | |
|
HV1; HV2 |
3,0 |
3,0 | |
|
HV0,2; HV0,3; HV0,5 |
3,1 |
2,9 |
Продолжение таблицы 3
|
Диапазон измерений твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV (±) |
Размах чисел твёрдости HV, не более |
|
Св. 75 до 125 включ. |
HV20; HV30; HV50 |
3,0 |
3,0 |
|
HV3; HV5; HV10 |
3,0 |
3,0 | |
|
HV1; HV2 |
4,0 |
4,0 | |
|
HV0,5 |
3,0 |
3,5 | |
|
HV0,2; HV0,3 |
4,0 |
4,0 | |
|
Св. 125 до 250 включ. |
HV20; HV30; HV50 |
6,0 |
7,0 |
|
HV3; HV5; HV10 |
8,0 |
10,0 | |
|
HV1; HV2 |
10,0 |
10,0 | |
|
HV0,5 |
13,0 |
10,0 | |
|
HV0,3 |
14,0 |
10,0 | |
|
HV0,2 |
16,0 |
10,0 | |
|
Св. 250 до 350 включ. |
HV30; HV50 |
7,0 |
8,0 |
|
HV20 |
10,0 |
10,0 | |
|
HV3; HV5; HV10 |
11,0 |
12,0 | |
|
HV1; HV2 |
13,0 |
13,0 | |
|
HV0,2; HV0,3; HV0,5 |
17,0 |
15,0 | |
|
Св. 350 до 525 включ. |
HV30; HV50 |
10,0 |
12,0 |
|
HV5; HV10; HV20 |
15,5 |
17,0 | |
|
HV2; HV3 |
20,0 |
20,0 | |
|
HV1 |
25,0 |
25,0 | |
|
HV0,2; HV0,3; HV0,5 |
25,0 |
22,0 | |
|
Св. 525 до 650 включ. |
HV30; HV50 |
13,0 |
13,0 |
|
HV5; HV10; HV20 |
19,0 |
19,0 | |
|
HV2; HV3 |
26,0 |
26,0 | |
|
HV1 |
31,0 |
31,0 | |
|
HV0,2; HV0,3; HV0,5 |
30,0 |
26,0 | |
|
Св. 650 до 750 включ. |
HV30; HV50 |
15,0 |
15,0 |
|
HV5; HV10; HV20 |
22,0 |
22,0 | |
|
HV2; HV3 |
30,0 |
29,6 | |
|
HV1 |
42,0 |
38,5 | |
|
HV0,2; HV0,3; HV0,5 |
35,0 |
30,0 | |
|
Св. 750 до 850 включ. |
HV30; HV50 |
17,0 |
19,0 |
|
HV5; HV10; HV20 |
25,0 |
30,0 | |
|
HV2; HV3 |
36,0 |
36,0 | |
|
HV1 |
51,0 |
51,0 | |
|
HV0,2; HV0,3; HV0,5 |
50,0 |
40,0 | |
|
Св. 850 до 1000 включ. |
HV30; HV50 |
20,0 |
20,0 |
|
HV10; HV20 |
30,0 |
30,0 | |
|
HV3; HV5 |
40,0 |
38,0 | |
|
HV2 |
50,0 |
50,0 | |
|
HV1 |
60,0 |
57,0 | |
|
HV0,2; HV0,3; HV0,5 |
60,0 |
42,0 | |
|
Св. 1000 до 1250 включ. |
HV30; HV50 |
24,0 |
24,0 |
|
HV20; HV10 |
35,0 |
35,0 | |
|
HV3; HV5 |
45,0 |
52,0 | |
|
HV2 |
50,0 |
50,0 | |
|
HV1 |
68,0 |
68,0 | |
|
HV0,5 |
70,0 |
66,0 |
Продолжение таблицы 3
|
Диапазон измерений твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV (±) |
Размах чисел твёрдости HV, не более |
|
Св. 1250 до 1500 включ. |
HV30; HV50 |
26,0 |
26,0 |
|
HV10; HV20 |
39,0 |
39,0 | |
|
HV3; HV5; |
65,0 |
65,0 | |
|
HV1; HV2 |
77,0 |
77,0 | |
|
HV0,5 |
78,0 |
72,0 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
Таблица 4 - Метрологические характеристики твердомеров по шкалам Кнупа
|
Диапазон измерений чисел твёрдости HK |
Шкалы |
Пределы допускаемых абсолютных погрешностей HK (±) |
Размах чисел твёрдости HK, не более |
|
От 17 |
HK0,5; HK1; HK2 |
10,4 |
10,4 |
|
до 150 включ. |
HK0,2; HK0,3 |
11,6 |
11,6 |
|
Св. 150 |
HK0,5; HK1; HK2 |
26,0 |
26,0 |
|
до 350 включ. |
HK0,2; HK0,3 |
27,0 |
27,0 |
|
Св. 350 |
HK0,5; HK1; HK2 |
39,0 |
39,0 |
|
до 650 включ. |
HK0,2; HK0,3 |
42,0 |
42,0 |
|
Св. 650 |
HK0,5; HK1; HK2 |
44,2 |
44,2 |
|
до 800 включ. |
HK0,2; HK0,3 |
46,8 |
46,8 |
|
Св. 800 |
HK0,5; HK1; HK2 |
65,0 |
65,0 |
|
до 1000 включ. |
HK0,2; HK0,3 |
80,6 |
80,6 |
|
Св. 1000 |
HK0,5; HK1; HK2 |
83,2 |
83,2 |
|
до 1500 включ. |
HK0,2; HK0,3 |
130,0 |
130,0 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
аблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
У словия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более | |
|
длина |
690 |
|
ширина |
325 |
|
высота |
830 |
|
Масса, кг, не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака поверки на корпус твердомера не предусмотрено.
Комплектность
Таблица 6 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Виккерса-Кнупа |
Fness V |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Внешнее программное обеспечение * |
- |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
Fness V - 01 РЭ |
1 экз. |
|
* В соответствии с заказом | ||
Сведения о методах измерений
приведены в главе 4 «Эксплуатация прибора» документа «Fness V - 01 РЭ. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу.
Часть 1. Метод измерения
ГОСТ Р ИСО 4545-1-2015 Материалы металлические. Определение твердости по Кнупу. Часть 1. Метод испытания
Приказ Росстандарта от 14.08.2024 № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»
Стандарт предприятия «Твердомеры Виккерса-Кнупа Fness V. СП»
