Трансформаторы тока LZZBJ9-10
| Номер в ГРСИ РФ: | 98717-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Трансформаторы тока LZZBJ9-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98717-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | LZZBJ9-10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
LZZBJ9-10К2 LZZBJ9-10C5G3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1145 от
11.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c5eff95a-87d4-5b22-9cc1-488504a868a7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Dalian No.1 Instrument Transformer Co., Ltd., КИТАЙ, No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province
Поверка
| Методика поверки / информация о поверке |
МП-ЛМ-004-2026 ГСИ. Трансформаторы тока LZZBJ9-10. Методика поверки
(с 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98717-26: Описание типа
2026-98717-26.pdf
|
Скачать | 182.4 КБ | |
|
98717-26: Методика поверки
МП-ЛМ-004-2026
2026-mp98717-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Трансформаторы тока LZZBJ9-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов - опорные с литой изоляцией.
Трансформаторы выполнены с тремя или четырьмя вторичными обмотками. Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбирования для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое.
Крепление трансформаторов осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку с указанием технических данных и заводского номера в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр. Заводской номер наносится на табличку технических данных трансформатора методом лазерной гравировки.
Трансформаторы изготовлены в следующих модификациях: LZZBJ9-10K2
и LZZBJ9-10C5G3, имеющих незначительные отличия корпуса.
|
К трансформаторам данного типа |
относятся трансформаторы тока |
|
LZZBJ9-10 модификации LZZBJ9-1OK2 с заводскими номерами 24040866020001, | |
|
24040866020002, 24040866020003, 24040866020004, |
24040866020005, 24040866020006, |
|
24040866020007, 24040866020008, 24040866020009, |
24040866020010, 24040866020011, |
|
24040866020012 и модификации LZZBJ9-10C5G3 с заводскими номерами 24040866010001, | |
|
24040866010002, 24040866010003, 24040866010006, |
24040866010007, 24040866010008, |
|
24040866010009, 24040866010010, 24040866010011, |
24040866010013, 24040866010015, |
|
24040866010017, 24040866010018, 24040866010019, |
24040866010021, 24040866010022, |
|
24040866010023, 24040866010024, 24040866010025, |
24040866010026, 24040866010027, |
|
24040866010028, 24040866010029, 24040866010030, |
24040866010031, 24040866010032, |
|
24040866010033, 24040866010034, 24040866010035, |
24040866010036, 24040866030001, |
|
24040866030002, 24040866030003, 24040866030004, |
24040866030005, 24040866030006, |
24040866030007,
24040866030012,
24040866030017,
24040866030022,
24040866030027,
24040866030032,
24040866030037,
24040866030042,
24040866030047,
24040866030052,
24040866030057,
24040866030008,
24040866030013,
24040866030018,
24040866030023,
24040866030028,
24040866030033,
24040866030038,
24040866030043,
24040866030048,
24040866030053,
24040866030058,
24040866030009,
24040866030014,
24040866030019,
24040866030024,
24040866030029,
24040866030034,
24040866030039,
24040866030044,
24040866030049,
24040866030054,
24040866030059,
24040866030010,
24040866030015,
24040866030020,
24040866030025,
24040866030030,
24040866030035,
24040866030040,
24040866030045,
24040866030050,
24040866030055,
24040866030060,
24040866030011
24040866030016
24040866030021
24040866030026
24040866030031
24040866030036
24040866030041
24040866030046
24040866030051
24040866030056
25070002010001
25070002010002, 25070002010003, 25080130010001, 25080130010002, 25080130010003.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и обозначение места нанесения заводских номеров представлено представлен на рисунках 1 и 2.
В
А

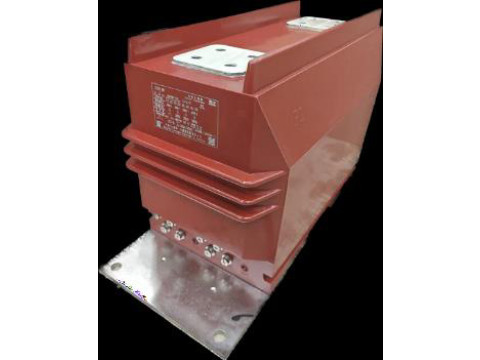

Рисунок 1 - Общий вид модификации LZZBJ9-10K2, обозначение места пломбировки от несанкционированного доступа (А) и обозначение места нанесения заводского номера (В)
В
А

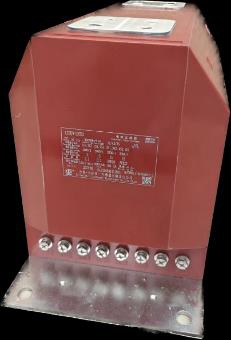

Рисунок 2 - Общий вид модификации LZZBJ9-10C5G3 обозначение места пломбировки от несанкционированного доступа (А) и обозначение места нанесения заводского номера (В)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжения трансформаторов, кВ |
10 |
|
Номинальный первичный ток 11ном, А - для заводских номеров 24040866020001, 24040866020002, 24040866020003, 24040866020004, 24040866020005, 24040866020006, 24040866020007, 24040866020008, 24040866020009, 24040866020010, 24040866020011, 24040866020012 - для заводских номеров 24040866030001, 24040866030002, 24040866030003, 24040866030004, 24040866030005, 24040866030006, 24040866030007, 24040866030008, 24040866030009, 24040866030010, 24040866030011, 24040866030012, 24040866030013, 24040866030014, 24040866030015, 24040866030016, 24040866030017, 24040866030018, 24040866030019, 24040866030020, 24040866030021, 24040866030022, 24040866030023, 24040866030024, 24040866030025, 24040866030026, 24040866030027, 24040866030028, 24040866030029, 24040866030030, 24040866030031, 24040866030032, 24040866030033, 24040866030034, 24040866030035, 24040866030036, 24040866030037, 24040866030038, 24040866030039, 24040866030040, 24040866030041, 24040866030042, 24040866030043, 24040866030044, 24040866030045, 24040866030046, 24040866030047, 24040866030048, 24040866030049, 24040866030050, 24040866030051, 24040866030052, 24040866030053, 24040866030054, 24040866030055, 24040866030056, 24040866030057, 24040866030058, 24040866030059, 24040866030060, 25070002010001, 25070002010002, 25070002010003, 25080130010001, 25080130010002, 25080130010003 |
2000 400 |
|
Наименование характеристики |
Значение |
|
- для заводских номеров 24040866010001, 24040866010002, 24040866010003, 24040866010006, 24040866010007, 24040866010008, 24040866010009, 24040866010010, 24040866010011, 24040866010013, 24040866010015, 24040866010017, 24040866010018, 24040866010019, 24040866010021, 24040866010022, 24040866010023, 24040866010024, 24040866010025, 24040866010026, 24040866010027, 24040866010028, 24040866010029, 24040866010030, 24040866010031, 24040866010032, 24040866010033, 24040866010034, 24040866010035, 24040866010036 |
150 |
|
Номинальный вторичный ток Ъном, А |
1 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 |
0,5S/0,5S |
|
Класс точности обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 - для заводских номеров 24040866020001, 24040866020002, 24040866020003, 24040866020004, 24040866020005, 24040866020006, 24040866020007, 24040866020008, 24040866020009, 24040866020010, 24040866020011, 24040866020012 - для заводских номеров 24040866030001, 24040866030002, 24040866030003, 24040866030004, 24040866030005, 24040866030006, 24040866030007, 24040866030008, 24040866030009, 24040866030010, 24040866030011, 24040866030012, 24040866030013, 24040866030014, 24040866030015, 24040866030016, 24040866030017, 24040866030018, 24040866030019, 24040866030020, 24040866030021, 24040866030022, 24040866030023, 24040866030024, 24040866030025, 24040866030026, 24040866030027, 24040866030028, 24040866030029, 24040866030030, 24040866030031, 24040866030032, 24040866030033, 24040866030034, 24040866030035, 24040866030036, 24040866030037, 24040866030038, 24040866030039, 24040866030040, 24040866030041, 24040866030042, 24040866030043, 24040866030044, 24040866030045, 24040866030046, 24040866030047, 24040866030048, 24040866030049, 24040866030050, 24040866030051, 24040866030052, 24040866030053, 24040866030054, 24040866030055, 24040866030056, 24040866030057, 24040866030058, 24040866030059, 24040866030060, 25070002010001, 25070002010002, 25070002010003, 25080130010001, 25080130010002, 25080130010003, 24040866010001, 24040866010002, 24040866010003, 24040866010006, 24040866010007, 24040866010008, 24040866010009, 24040866010010, 24040866010011, 24040866010013, 24040866010015, 24040866010017, 24040866010018, 24040866010019, 24040866010021, 24040866010022, 24040866010023, 24040866010024, 24040866010025, 24040866010026, 24040866010027, 24040866010028, 24040866010029, 24040866010030, 24040866010031, 24040866010032, 24040866010033, 24040866010034, 24040866010035, 24040866010036 |
10PR/10PR 10PR |
|
Номинальная вторичная нагрузка, В^А - для заводских номеров 24040866020001, 24040866020002, 24040866020003, 24040866020004, 24040866020005, 24040866020006, 24040866020007, 24040866020008, 24040866020009, 24040866020010, 24040866020011, 24040866020012 - для заводских номеров 24040866030001, 24040866030002, 24040866030003, 24040866030004, 24040866030005, 24040866030006, 24040866030007, 24040866030008, 24040866030009, 24040866030010, 24040866030011, 24040866030012, 24040866030013, 24040866030014, |
10/20/30/30 |
|
Наименование характеристики |
Значение |
|
24040866030015, 24040866030016, 24040866030017, 24040866030018, 24040866030019, 24040866030020, 24040866030021, 24040866030022, 24040866030023, 24040866030024, 24040866030025, 24040866030026, 24040866030027, 24040866030028, 24040866030029, 24040866030030, 24040866030031, 24040866030032, 24040866030033, 24040866030034, 24040866030035, 24040866030036, 24040866030037, 24040866030038, 24040866030039, 24040866030040, 24040866030041, 24040866030042, 24040866030043, 24040866030044, 24040866030045, 24040866030046, 24040866030047, 24040866030048, 24040866030049, 24040866030050, 24040866030051, 24040866030052, 24040866030053, 24040866030054, 24040866030055, 24040866030056, 24040866030057, 24040866030058, 24040866030059, 24040866030060, 25070002010001, 25070002010002, 25070002010003, 25080130010001, 25080130010002, 25080130010003, 24040866010001, 24040866010002, 24040866010003, 24040866010006, 24040866010007, 24040866010008, 24040866010009, 24040866010010, 24040866010011, 24040866010013, 24040866010015, 24040866010017, 24040866010018, 24040866010019, 24040866010021, 24040866010022, 24040866010023, 24040866010024, 24040866010025, 24040866010026, 24040866010027, 24040866010028, 24040866010029, 24040866010030, 24040866010031, 24040866010032, 24040866010033, 24040866010034, 24040866010035, 24040866010036 |
10/20/30 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
30 262800 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
LZZBJ9-10 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора.
Нормативные документы
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491
