Анализаторы жидкости промышленные Liquiline System CA80HA
| Номер в ГРСИ РФ: | 98723-26 |
|---|---|
| Производитель / заявитель: | Фирма "Endress+Hauser GmbH + Co. KG", Германия |
Анализаторы жидкости промышленные Liquiline System CA80HA (далее -анализаторы) предназначены для непрерывных измерений массовой концентрации карбоната кальция (жесткости) в природных, питьевых, технологических, промышленных, сточных водах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98723-26 | |||||||||
| Наименование | Анализаторы жидкости промышленные | |||||||||
| Модель | Liquiline System CA80HA | |||||||||
| Приказы |
№1145 от
11.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 217fe9b1-008f-ab15-c1ae-0703ba394523 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма Endress+Hauser Conducta GmbH+Co.KG, ГЕРМАНИЯ, Dieselstrasse 24, 70839 Gerlingen
Поверка
| Методика поверки / информация о поверке |
РТ-МП-538-205-2026 ГСИ. Анализаторы жидкости промышленные Liquiline System CA80HA. Методика поверки
(с 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98723-26: Описание типа
2026-98723-26.pdf
|
Скачать | 186.1 КБ | |
|
98723-26: Методика поверки
РТ-МП-538-205-2026
2026-mp98723-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Анализаторы жидкости промышленные Liquiline System CA80HA (далее -анализаторы) предназначены для непрерывных измерений массовой концентрации карбоната кальция (жесткости) в природных, питьевых, технологических, промышленных, сточных водах.
Описание
Анализаторы представляют собой пластиковый шкаф, в котором размещены фотометр и вторичный измерительный преобразователь, сосуд для сбора пробы, лоток, на котором установлены бутыли для реагентов, очистителя и калибровочных растворов.
Принцип действия анализаторов основан на фотометрическом измерении содержания исходного компонента. Подготовленный образец поступает в реакционную камеру, где при добавлении соответствующего реактива в результате химической реакции изменяется цвет раствора. Интенсивность поглощения светового потока, пропорциональная массовой концентрации определяемого компонента в пробе, измеряется фотометром. Для компенсации влияния мутности и других загрязнений, а также износа и старения светодиодов, перед анализом пробы выполняют холостой опыт, результат которого учитывают при обработке результатов измерений. Температура фотометра поддерживается системой контроля температуры.
К данному типу средств измерений относятся анализаторы с серийными номерами XA003A05AN0, XA002005AN0.
Анализаторы укомплектованы системой пробоподготовки Liquiline System CAT810.
Система Liquiline System CAT810 используется для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод или после отбора из трубопровода, находящегося под давлением, благодаря малому мертвому объему, система оперативно отражает процесс изменения и сокращает время отклика. Система оснащена сетчатым фильтром с поперечным потоком, чтобы избежать забивки.
Связь систем фильтрации с анализатором осуществляется по протоколу Memosens, управление - через анализатор.
Результаты измерений выводятся на дисплей вторичного измерительного преобразователя и в виде аналоговых или цифровых сигналов передаются в персональный компьютер, контроллер, устройство индикации, регистрации.
Общий вид анализаторов представлен на рисунке 1.
Пломбирование анализаторов не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен на идентификационную табличку, расположенную в правом нижнем углу внутренней поверхности передней панели анализатора, методом типографской печати. Место нанесения серийного номера указано на рисунке 2.

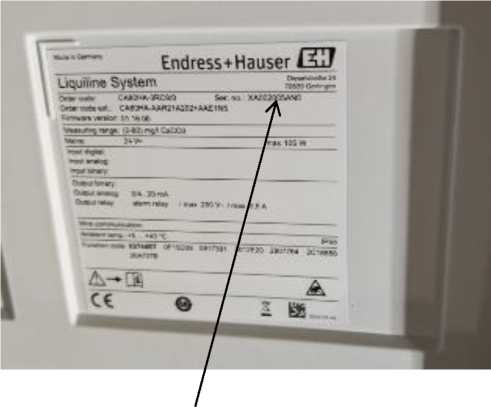

Рисунок 2 - Место нанесения серийного номера

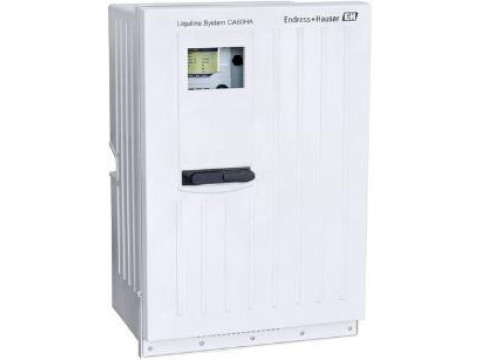

Рисунок 1 - Общий вид анализаторов жидкости промышленных Liquiline System CA80HA
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение Liquiline Software (далее -ПО), разработанное фирмой-изготовителем. ПО идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии ПО.
Конструктивно анализаторы имеют полную защиту ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.
ПО анализаторов предусматривает диагностику состояния прибора.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Liquiline Software | |
|
Идентификационное наименование ПО |
device_01-16-00.img |
|
Номер версии (идентификационный номер) ПО, не ниже |
01.16.00 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации СаСОз (жесткости воды)*, мг/дм3 |
от 0 до 80 от 0 до 160 от 0 до 400 от 0 до 800 от 0 до 1600 |
|
Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности, %: - в диапазонах: от 0 до 80 мг/дм3 |
±3 |
|
от 0 до 160 мг/дм3 |
±3 |
|
от 0 до 400 мг/дм3 |
±3 |
|
от 0 до 800 мг/дм3 |
±3 |
|
от 0 до 1600 мг/дм3 |
±5 в поддиапазоне измерений от 0 до 400 мг/дм3 включ. |
|
Пределы допускаемой относительной погрешности измерений, %: - в диапазоне от 0 до 1600 мг/дм3 |
±5 в поддиапазоне измерений св. 400 до 1600 мг/дм3 включ. |
|
* Пересчет массовой концентрации СаСО3 в °Ж по ГОСТ 31865-2012. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электрического питания: - напряжение постоянного тока, В |
24 |
|
Потребляемая мощность, Вт, не более |
105 |
|
Габаритные размеры (ВхШхД), мм, не более |
793x530x463 |
|
Масса, кг, не более |
42 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации) при температуре +25 °С, % - атмосферное давление, кПа |
от +5 до +40 от 30 до 95 от 84,0 до 106,7 |
|
Диапазон температуры анализируемой среды, °С |
от +4 до +40 |
|
Максимальное давление анализируемой среды, МПа |
0,5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости промышленный |
Liquiline System CA80HA |
1 шт. |
|
Система пробоподготовки |
Liquiline System CAT810 |
1 шт. |
|
Растворы для проведения колориметрической реакции и калибровки |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации, раздел 10 «Эксплуатация».
Нормативные документы
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 23.03.2026 г. № 534
