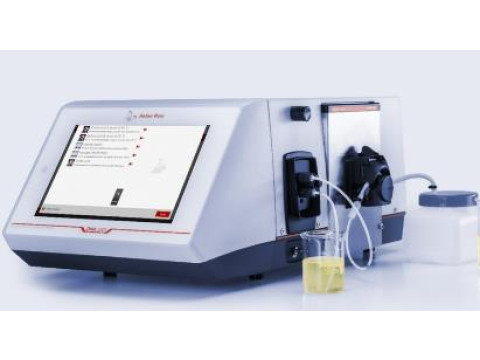

Анализаторы жидкости DMA
| Номер в ГРСИ РФ: | 98724-26 |
|---|---|
| Производитель / заявитель: | Фирма "Anton Paar GmbH", Австрия |
Анализаторы жидкости DMA (далее по тексту - анализаторы) предназначены для измерений плотности жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98724-26 | ||||||
| Действует | по 11.06.2031 | ||||||
| Наименование | Анализаторы жидкости | ||||||
| Модель | DMA | ||||||
| Модификации |
DMA 5001 SV DMA 6002 SV |
||||||
| Приказы |
№1145 от
11.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | cfe7b78b-b09e-e436-50e4-126e3249554e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Anton Paar GmbH, АВСТРИЯ, Anton-Paar-Str. 20 A-8054 Graz
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1624-448-2025 ГСИ. Анализаторы жидкости DMA. Методика поверки
(с 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98724-26: Описание типа
2026-98724-26.pdf
|
Скачать | 159.9 КБ | |
|
98724-26: Методика поверки
РТ-МП-1624-448-2025
2026-mp98724-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Анализаторы жидкости DMA (далее по тексту - анализаторы) предназначены для измерений плотности жидкости.
Описание
Конструктивно анализаторы выполнены в едином корпусе с чувствительным элементом, электронным блоком, электронным термостатом, сенсорным дисплеем. Подача пробы жидкости осуществляется либо с помощью шприца, либо автоподатчика (дополнительная опция).
Принцип действия анализатора основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки, заполненной образцом испытуемой жидкости. Собственные колебания чувствительного элемента поддерживаются с помощью электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается. Результат измерений плотности высвечивается на дисплее. Анализатор оснащен дополнительным датчиком скорости звука.
К данному типу средства измерений относятся анализаторы следующих модификаций: DMA 5001 SV и DMA 6002 SV. Модификации отличаются техническими характеристиками и конструктивно.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную табличку, расположенную на задней панели анализатора.
Общий вид анализаторов и маркировочной таблички представлен на рисунках 1 - 3.

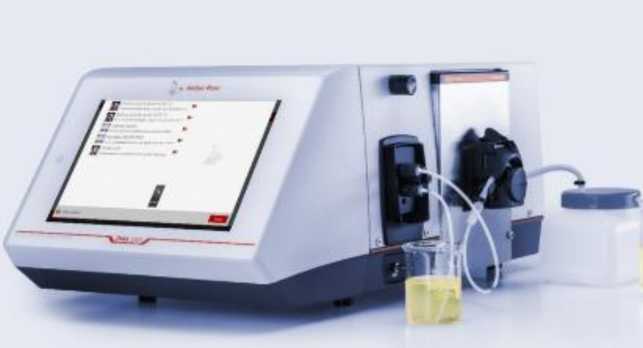

Рисунок 1 - Общий вид анализатора модификации DMA 5001 SV

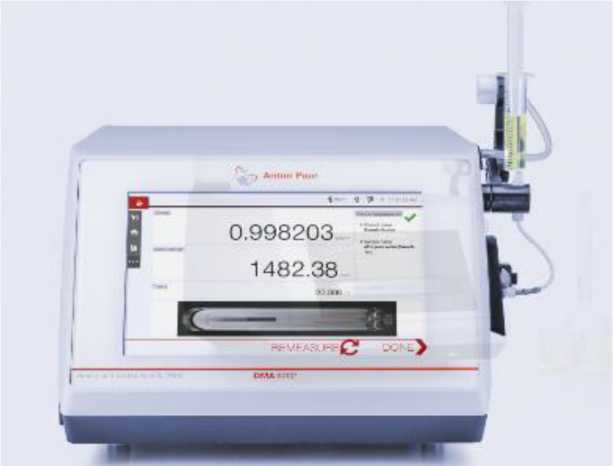

Рисунок 2 - Общий вид анализатора модификации DMA 6002 SV

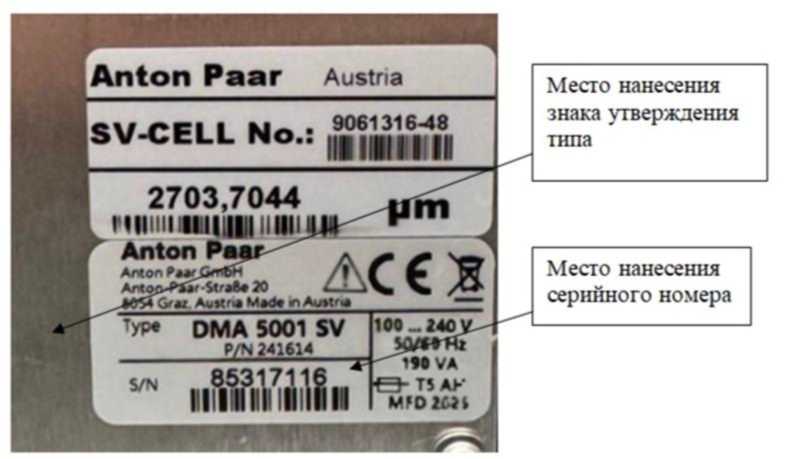

Рисунок 3 — Вид маркировочной таблички
Пломбирование анализаторов не предусмотрено.
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО). ПО осуществляет функции сбора, обработки, отображения результатов измерений, хранения и передачи данных.
ПО устанавливается при изготовлении анализаторов. Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
DMA 5001 SV |
DMA 6002 SV | |
|
Идентификационное наименование ПО |
Недоступно пользователю | |
|
Номер версии (идентификационный номер) ПО, не ниже |
б.х.х1) | |
|
Цифровой идентификатор ПО |
- | |
|
1) «х» - цифра от 0 до 9, не относится к метрологически значимой части | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности, г/см3 |
от 0,65 до 1,80 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, г/см3 |
±0,00004 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность отсчета показаний плотности, г/см3: - модификация DMA 5001 SV - модификация DMA 6002 SV |
0,00001 0,000001 |
|
Диапазон задания температуры в измерительной ячейке, °С |
от 0 до 100 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
526х347х230 |
|
Масса, кг, не более |
23 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
от 100 до 240 от 49 до 51 |
|
Потребляемая мощность, Вт, не более |
190 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
Знак утверждения типа
наносится на заднюю панель анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости |
DMA 5001 SV или DMA 6002 SV |
1 шт. |
|
Кабель электропитания |
- |
1 шт. |
|
Набор ЗИП |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 8 «Выполнение измерения» Руководств по эксплуатации «Анализаторы жидкости DMA 5001 SV», «Анализаторы жидкости DMA 6002 SV».
Нормативные документы
Приказ Росстандарта от 1 ноября 2019 г. № 2603 Об утверждении государственной
поверочной схемы для средств измерений плотности
Анализаторы жидкости DMA. Стандарт предприятия
