Газоанализаторы PREVEX
| Номер в ГРСИ РФ: | 98725-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Control Instruments® Corporation, США |
Газоанализаторы PREVEX (далее по тексту - газоанализаторы) предназначены для непрерывных измерений довзрывоопасной концентрации горючих органических газообразных веществ в технологических газовых смесях.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98725-26 | |||||||||
| Наименование | Газоанализаторы | |||||||||
| Модель | PREVEX | |||||||||
| Модификации |
SNR704 |
|||||||||
| Приказы |
№1145 от
11.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 66bb92d3-713a-f4b8-833f-89795b8d787c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Control Instruments® Corporation, СОЕДИНЕННЫЕ ШТАТЫ, 25 Law Drive, STE 1, Fairfield, New Jersey 07004
Поверка
| Методика поверки / информация о поверке |
МП-955-2025 ГСИ. Газоанализаторы PREVEX. Методика поверки
(с 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98725-26: Описание типа
2026-98725-26.pdf
|
Скачать | 330.8 КБ | |
|
98725-26: Методика поверки
МП-955-2025
2026-mp98725-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Газоанализаторы PREVEX (далее по тексту - газоанализаторы) предназначены для непрерывных измерений довзрывоопасной концентрации горючих органических газообразных веществ в технологических газовых смесях.
Описание
Газоанализаторы представлены в виде модели SNR704 и являются стационарными автоматическими приборами непрерывного действия, конструктивно состоящими из оснащенного дисплеем металлического корпуса, внутри которого установлен электронный блок управления и регистрации данных, фильтр твердых частиц и пламенно-ионизационный детектор ПИД.
Принцип действия газоанализаторов основан на ионизации молекул анализируемых органических соединений в водородном пламени с последующим измерением ионного тока.
При поступлении на газоанализатор проба фильтруется, во избежание попадания твердых частиц на детектор, и подогревается до 200 °С. Молекулы органических веществ, поступающие на детектор с потоком газа-носителя, под воздействием высокой температуры подвергаются термическому разрушению (деструкции) с образованием радикалов НС*:
CnHxYZ ^тНТ
При взаимодействии радикалов НС* с атомарным кислородом протекает химическая реакция с образованием комбинации двух разнозаряженных частиц - хемоионизация:
т(НС + О*) ^ 1(НСО+ + е-)
В камере детектора при этом горит водородное пламя в соответствии с реакцией:
2Н2 + О2 ^ 2Н2О
Основными носителями положительных зарядов в пламени ПИД являются ионы гидроксония, которые образуются при взаимодействии карбонильных ионов СНО+ с водой:
СНО+ + Н2О ^ Н3О+ + СО
Именно ионы гидроксония и электроны обеспечивают электропроводность в пламени детектора. ПИД работает в области насыщения вольтамперной характеристики, поэтому величина тока, протекающего через детектор, определяется скоростью образования заряженных частиц, т.е. массовой скоростью поступления органических веществ в пламя. Содержание органических веществ в исходных газах определяет величину фонового (нулевого) тока ПИД. С поступлением в детектор анализируемых горючих органических газообразных веществ скорость образования заряженных частиц возрастает, что приводит к увеличению ионного тока, протекающего через детектор. Величина ионного тока, образующегося в пламени горелки, пропорциональна концентрации органических веществ, поступивших на детектор. Результат измерения отображается на дисплее в виде довзрывоопасной концентрации в % НКПР (LEL) в пересчете на пропан.
Общий вид газоанализатора представлен на рисунке 1.
Газоанализаторы имеют заводские номера (зав. № 24-582, зав. № 24-584), которые в виде цифрового обозначения, состоящего из арабских цифр, нанесены методом лазерной гравировки на идентификационную табличку, приклеенную к лицевой части электронного блока внутри корпуса газоанализатора. Внешний вид табличек представлен на рисунке 2.
Пломбирование газоанализаторов не предусмотрено. Конструкция газоанализаторов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Нанесение знака поверки на газоанализаторы не предусмотрено.

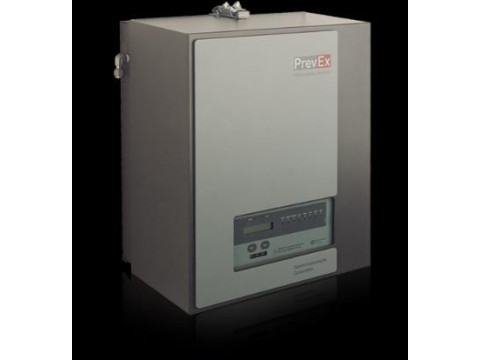

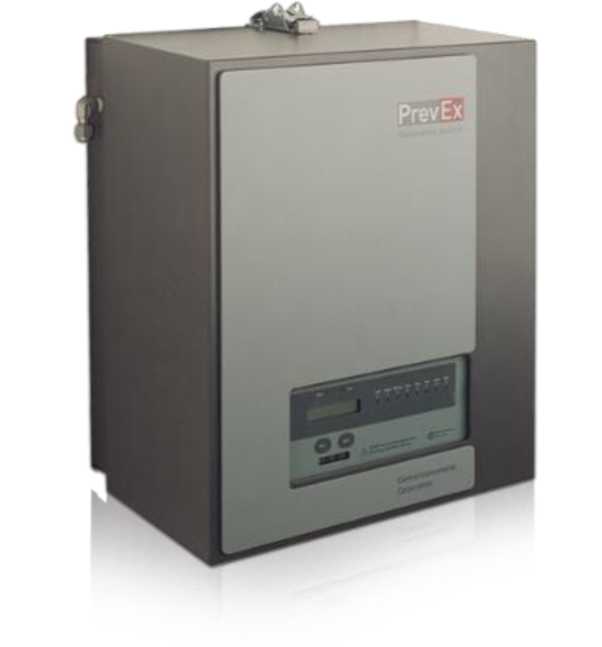

Рисунок 1 - Общий вид газоанализатора

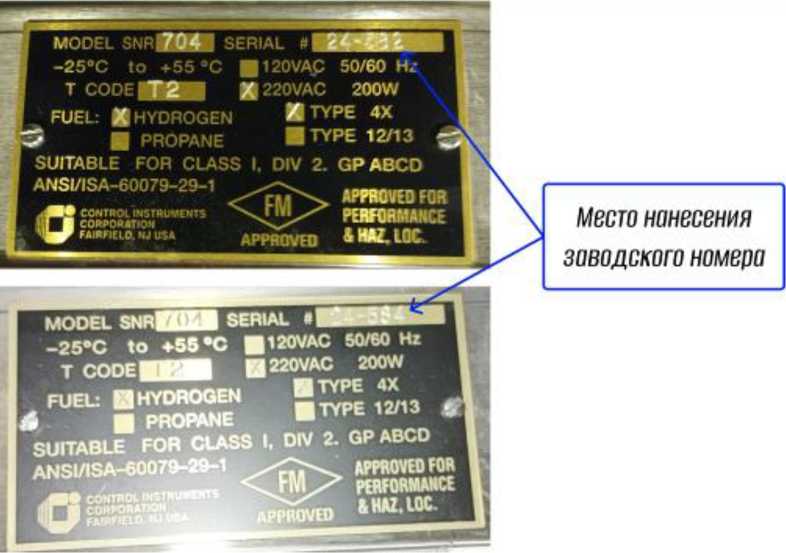

Рисунок 2 - Идентификационные таблички газоанализаторов с указанием места нанесения заводского номера
Программное обеспечение
Газоанализатор эксплуатируется с программным обеспечением (далее - ПО), которое установлено на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса газоанализатора на электронной плате. ПО выполняет следующие функции:
- управление газоанализатором;
- калибровка;
- получение и обработка результатов.
ПО защищено от преднамеренных изменений с помощью криптографических методов защиты. Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик.
Обновление ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
- |
|
Номер версии (идентификационный номер) ПО |
7.01 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений довзрывоопасной концентрации суммы горючих органических газообразных веществ (в пересчете на пропан), % НКПР |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений довзрывоопасной концентрации суммы горючих органических газообразных веществ (в пересчете на пропан), % НКПР |
±5 |
|
Номинальное время установления выходного сигнала (To,9), с, не более |
180 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
220 50/60 24 |
|
Потребляемая мощность, Вт, не более |
400 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
410х310х220 |
|
Масса, кг, не более |
18 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -25 до +55 90 от 84 до 106 |
|
Степень защиты оболочки внешнего исполнения по ГОСТ 14254-2015 |
IP54 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 |
1Ex pxb IIB+H2 T3 Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
36000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Газоанализатор PREVEX |
- |
1 |
|
Паспорт и руководство по эксплуатации |
ПС.РЭ.01 |
1 |
Сведения о методах измерений
приведены в разделе 7 «Эксплуатация» документа ПС.РЭ.01 «Газоанализаторы PREVEX. Паспорт и руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
