Датчики перемещений (деформаций) длинноходовые

Назначение

Датчики перемещений (деформаций) длинноходовые (далее - датчики) предназначены для измерений перемещений (деформаций) материалов при проведении испытаний изделий и образцов из этих материалов на прочность.

Описание

Датчики изготавливаются в следующих модификациях: ЭА-200-80, ЭА-200-100, ЭА-200-105, ЭА-300-80, ЭА-300-100, ЭА-300-105, ЭА-300, ЭА-500, ЭА-800, ЭН-800, ЭН-1000, ЭП-900, ЭП-1200.

Принцип действия датчиков модификаций ЭА-200-80, ЭА-200-100, ЭА-200-105, ЭА-300-80, ЭА-300-100, ЭА-300-105, ЭА-300, ЭА-500, ЭА-800 основан на преобразовании удлинения образца в перемещение измерительных щупов, установленных на отдельных точках изделия или образца на определённом расстоянии друг от друга.

Принцип действия датчиков модификаций ЭН-800, ЭН-1000, ЭП-900, ЭП-1200 основан на преобразовании перемещений измерительных щупов, установленных на отдельных точках изделия или образца на определённом расстоянии друг от друга, в пропорциональные цифровые электрические сигналы.

Модификации датчиков различаются между собой внешним видом, метрологическими и техническими характеристиками.

Датчики модификаций ЭА-200-80, ЭА-200-100, ЭА-200-105, ЭА-300-80, ЭА-300-100, ЭА-300-105, ЭА-300, ЭА-500, ЭА-800 состоят из следующих составных частей:

- система перемещения щупов измерительных щупов;

- измерительные щупы;

- блок обработки сигналов и управления движением щупов;

- чувствительный элемент (оптическая линейка с   синусно-косинусным

или инкрементальным выходом);

- блок питания;

- устройство ввода-вывода (встроенное (в составе машины) или выносное).

Датчики модификаций ЭП-900, ЭП-1200 состоят из следующих составных частей:

- система перемещения щупов измерительных щупов;

- измерительные щупы;

- чувствительные элементы (оптические энкодеры);

- блок питания;

- устройство ввода-вывода (встроенное (в составе машины) или выносное).

Датчики модификаций ЭН-800, ЭН-1000 состоят из следующих составных частей:

- система перемещения щупов измерительных щупов;

- измерительные щупы;

- чувствительные элементы (оптические энкодеры);

- устройство ввода-вывода (встроенное (в составе машины) или выносное).

В качестве устройства ввода-вывода результатов датчиков может использоваться персональный компьютер (ноутбук, планшет, ПК и др. устройства) или пульт оператора (пульт). Датчики могут иметь вариант исполнения, в котором прием, обработка и визуализация измерительной информации осуществляются с помощью цифрового микропроцессорного измерительного модуля, встроенного или выносного, и устройства ввода-вывода испытательной машины.

Серийный номер в числовом формате наносится на маркировочную табличку методом печати, прикрепленную на корпус датчика.

Общий вид датчиков представлен на рисунке 1. Общий вид маркировочной таблички и место нанесения серийного номера показаны на рисунке 2. Место нанесения маркировочной таблички указано на рисунке 3.

Нанесение знака поверки на датчики не предусмотрено. Пломбирование от несанкционированного доступа не предусмотрено.

а)                                                    б)

в)                                                          г)

а) ЭА-300, ЭА-500, ЭА-800; б) ЭП-900, ЭП-1200;

в) ЭА-200-80, ЭА-200-100, ЭА-200-105, ЭА-300-80, ЭА-300-100, ЭА-300-105;

г) ЭН-800, ЭН-1000

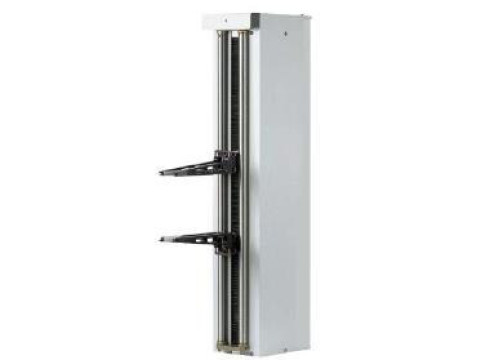

Рисунок 1 - Общий вид датчиков перемещений (деформаций) длинноходовых

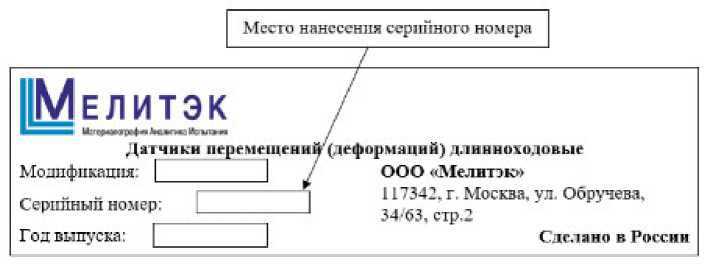

Рисунок 2 - Общий вид маркировочной таблички и место нанесения серийного номера

Рисунок 3 - Место нанесения маркировочной таблички

Программное обеспечение

Для работы с датчиками используется внешнее программное обеспечение (далее по тексту - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе машин испытательных и служит для управления функциональными возможностями датчиков, а также для обработки и отображения результатов измерений.

Влияние внешнего ПО учтено при нормировании метрологических характеристик.

Уровень защиты внешнего программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные внешнего ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологически значимое внутреннее ПО устанавливается в микроконтроллер на заводе-изготовителе во время производственного цикла. Конструкция датчиков, исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

Технические характеристики

Таблица 2 - Метрологические характеристики для модификаций датчиков ЭА-200-80, ЭА-200-100, ЭА-200-105, ЭА-300-80, ЭА-300-100, ЭА-300-105

Таблица 3 - Метрологические характеристики для модификаций датчиков ЭА-300, ЭА-500,

ЭА-800, ЭП-900, ЭП-1200__________________________________________________________________

Таблица 4 - Метрологические характеристики для модификаций датчиков ЭН-800, ЭН-1000

Таблица 5 - Технические характеристики

Таблица 6 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5.2 «Методы измерений» документа 26.51.66-009 РЭ «Датчики перемещений (деформаций) длинноходовые. Руководство по эксплуатации».

Нормативные документы

ТУ 26.51.66-009-84197947-2023 «Датчики перемещений (деформаций) длинноходовые. Технические условия».
