Нагрузки электронные АКИП-1393
| Номер в ГРСИ РФ: | 98730-26 |
|---|---|
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Нагрузки электронные серии АКИП-1393 (далее по тексту - нагрузки) предназначены для воспроизведения мер сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других радиотехнических устройств с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98730-26 | ||||||
| Действует | по 11.06.2031 | ||||||
| Наименование | Нагрузки электронные | ||||||
| Модель | АКИП-1393 | ||||||
| Модификации |
АКИП-1393-60-10-600 АКИП-1393-60-50-600 АКИП-1393-60-100-1200 АКИП-1393-60-150-1800 АКИП-1393-150-50-600 АКИП-1393-150-100-1200 АКИП-1393-150-150-1800 АКИП-1393-600-10-600 АКИП-1393-600-20-1200 АКИП-1393-600-30-1800 |
||||||
| Приказы |
№1155 от
11.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 87dbf51e-4e48-746c-a651-e603d95d4632 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., КИТАЙ, 101, Building B23 - B24, Liandong Jinyu Industrial Center, 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province
Поверка
| Методика поверки / информация о поверке |
МП-ПР-05-2026 ГСИ. Нагрузки электронные АКИП-1393. Методика поверки.
(с 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98730-26: Описание типа
2026-98730-26.pdf
|
Скачать | 193.2 КБ | |
|
98730-26: Методика поверки
МП-ПР-05-2026
2026-mp98730-26.pdf
|
Скачать | 3.9 MБ |
Описание типа
Назначение
Нагрузки электронные серии АКИП-1393 (далее по тексту - нагрузки) предназначены для воспроизведения мер сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других радиотехнических устройств с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).
Описание
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка входных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.
Нагрузки имеют моноблочную конструкцию.
Модификации нагрузок, представленные в таблице 1, имеют один канал и отличаются диапазонами установки входных параметров и максимальной мощностью.
Таблица 1 - Модификации нагрузок
|
Модификации |
Напряжение, В |
Ток, А |
Мощность, Вт |
|
АКИП-1393-60-10-600 |
60 |
10 |
600 |
|
АКИП-1393-60-50-600 |
50 |
600 | |
|
АКИП-1393-60-100-1200 |
100 |
1200 | |
|
АКИП-1393-60-150-1800 |
150 |
1800 | |
|
АКИП-1393-150-50-600 |
150 |
50 |
600 |
|
АКИП-1393-150-100-1200 |
100 |
1200 | |
|
АКИП-1393-150-150-1800 |
150 |
1800 | |
|
АКИП-1393-600-10-600 |
600 |
10 |
600 |
|
АКИП-1393-600-20-1200 |
20 |
1200 | |
|
АКИП-1393-600-30-1800 |
30 |
1800 |
На лицевой панели нагрузок расположены:
- кнопка включения прибора;
- жидко-кристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;
- функциональные клавиши, предназначенные для переключения режимов работы
нагрузки;
- цифровые кнопки для прямого ввода значений тока, напряжения, сопротивления;
- поворотный регулятор для плавной регулировки параметров и навигации по меню.
На задней панели нагрузок расположены:
- клеммы для 4-х проводного подключения;
- цифровые интерфейсы RS-232, LAN, CAN;
- аналоговый интерфейс;
- разъем подключения шнура питания с предохранителем и вентиляционные отверстия.
Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде буквенноцифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.
Корпус нагрузок позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

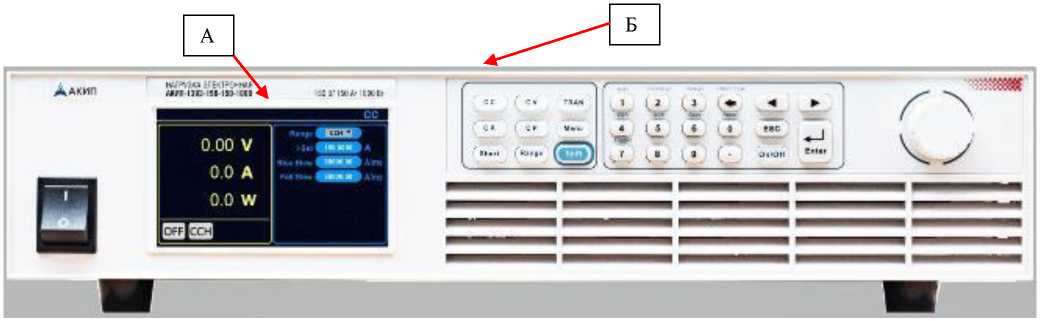

Рисунок 1 - Общий вид нагрузок с местами нанесения знака утверждения типа (А) и знака поверки (Б)

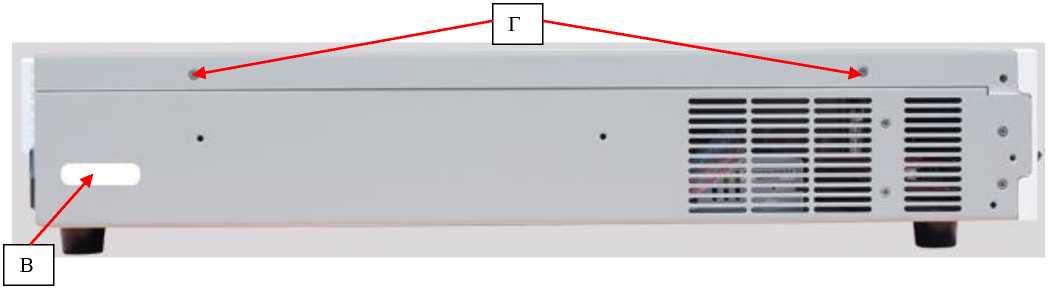

Рисунок 2 - Вид боковой панели нагрузок, места нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)

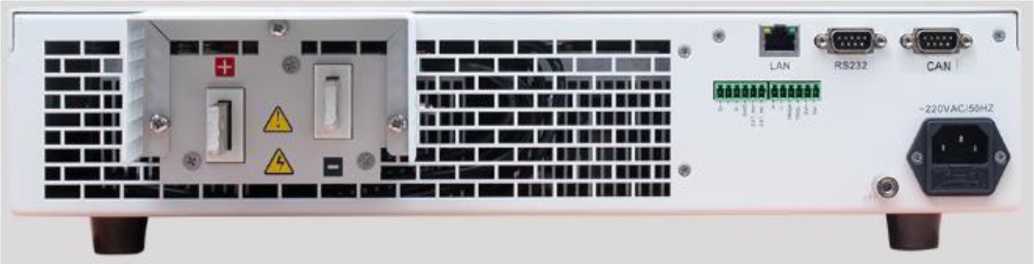

Рисунок 3 - Вид задней панели нагрузок
Интерфейс пользователя может быть реализован на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса может отличаться от представленного на рисунках.
Программное обеспечение
Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.1 |
Технические характеристики
Таблица 3 - Основные метрологические характеристики нагрузок модификаций
АКИП-1393-60-10-600, АКИП-1393-60-50-600, АКИП-1393-60-100-1200, АКИП-1393-60-150-1800
|
Наименование характеристики |
Значение | |||
|
АКИП-1393-60-10-600 |
АКИП-1393-60-50-600 |
АКИП-1393-60-100-1200 |
АКИП-1393-60-150-1800 | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон напряжения на нагрузке, В |
от 0 до 60 | |||
|
Диапазон силы тока в нагрузке, А |
от 0 до 10 |
от 0 до 50 |
от 0 до 100 |
от 0 до 150 |
|
Максимальная мощность на нагрузке, Вт |
600 |
1200 |
1800 | |
|
1 |
2 |
3 |
4 |
5 |
|
Режим стабилизации напряжения | ||||
|
Диапазоны установки/измерения напряжения, В |
от 0,0001 до 6 от 0,001 до 60 |
от 0,0001 до 6 от 0,001 до 60 |
от 0,0001 до 6 от 0,001 до 60 |
от 0,0001 до 6 от 0,001 до 60 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^иуст + 0,001/Лпред) | |||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0005-иизм + 0,0005-ипред) | |||
|
Режим стабилизации тока | ||||
|
Диапазоны установки/ измерения силы тока, А |
от 0,00001 до 1 от 0,0001 до 10 |
от 0,00008 до 5 от 0,0008 до 50 |
от 0,001 до 10 от 0,01 до 100 |
от 0,001 до 15 от 0,01 до 150 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А нижний поддиапазон верхний поддиапазон |
±(0,001-!уст + 0,001 <1пред) ±(0,001-!уст + 0,0015-1пред) | |||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,001-!ИЗм + 0,001-!пред) |
±(0,0005-!ИЗм + 0,001-!пред) | ||
|
Режим стабилизации электрической мощности | ||||
|
Диапазоны установки/ измерения электрической мощности, Вт |
от 0,01 до 600 |
от 0,01 до 1200 |
от 0,01 до 1800 | |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,005Туст + 0,01'Рпред) | |||
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,005-РИЗм + 0,01-Рпред) | |||
|
1 |
2 |
3 |
4 |
5 |
|
Режим стабилизации сопротивления | ||||
|
Диапазоны установки сопротивления, Ом |
от 0,12 до 600 от 2,3 до 6000 |
от 0,03 до 120 от 0,5 до 1200 |
от 0,02 до 60 от 0,3 до 600000 |
от 0,01 до 40 от 0,2 до 400000 |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(0,0035^уСТ + 200) ±(0,0035^уСТ + 2000) |
±(0,0035<Иуст + 40) ±(0,0035<Иуст + 400) |
±(0,0035<Иуст + 20) ±(0,0035<Иуст + 200) |
±(0,0035<Иуст + 13) ±(0,0035<Иуст + 134) |
|
Примечания: иуст - установленное значение напряжения, В; ипред - предельное значение напряжения, В. 1уст - установленное значение тока, А; 1пред - предельное значение тока, А. RVCI - установленное значение сопротивления, Ом. Озм - измеренное значение напряжения, В. 1изм - измеренное значение тока, А. Ризм - измеренное значение мощности, Вт; Рпред - предельное значение мощности, Вт. | ||||
Таблица 4 - Основные метрологические характеристики нагрузок модификаций
АКИП-1393-150-50-600, АКИП-1393-150-100-1200, АКИП-1393-150-150-1800
|
Наименование характеристики |
Значение | ||
|
АКИП-1393-150-50-600 |
АКИП-1393-150-100-1200 |
АКИП-1393-150-150-1800 | |
|
1 |
2 |
3 |
4 |
|
Диапазон напряжения на нагрузке, В |
от 0 до 150 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 50 |
от 0 до 100 |
от 0 до 150 |
|
Максимальная мощность на нагрузке, Вт |
600 |
1200 |
1800 |
|
Режим стабилизации напряжения | |||
|
Диапазоны установки/измерения напряжения, В |
от 0,00025 до 15 от 0,0025 до 150 |
от 0,001 до 15 от 0,01 до 150 |
от 0,001 до 15 от 0,01 до 150 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^иуст + 0,001-ипред) | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0005-0™ + 0,0005-0ред) | ||
|
1 |
2 |
3 |
4 |
|
Режим стабилизации тока | |||
|
Диапазоны установки/ измерения силы тока, А |
от 0,00008 до 5 от 0,0008 до 50 |
от 0,001 до 10 от 0,01 до 100 |
от 0,001 до 15 от 0,01 до 150 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А нижний поддиапазон верхний поддиапазон |
±(0,001-!уст + 0,001-!прец) ±(0,001-!усг + 0,0015-1пред) | ||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,001-!изм + 0,001<1пред) |
±(0,0005-!ИЗм + 0,001-1пред) | |
|
Режим стабилизации электрической мощности | |||
|
Диапазоны установки/ измерения электрической мощности, Вт |
от 0,01 до 600 |
от 0,01 до 1200 |
от 0,01 до 1800 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,005Туст + 0,01’Рпрвд) | ||
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,005^Ризм + 0,01 Торец) | ||
|
Режим стабилизации сопротивления | |||
|
Диапазоны установки сопротивления, Ом |
от 0,06 до 300 от 1,2 до 3000 |
от 0,03 до 150 от 0,6 до 1500 |
от 0,02 до 100 от 0,4 до 1000 |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(0,0035ТуСТ + 100) ±(0,0035Туст + 1000) |
±(0,0035ТуСТ + 50) ±(0,0035ТуСТ + 500) |
±(0,0035ТуСТ + 32) ±(0,0035ТуСТ + 320) |
Таблица 5 - Основные метрологические характеристики нагрузок модификаций
АКИП-1393-600-10-600, АКИП-1393-600-20-1200, АКИП-1393-600-30-1800
|
Наименование характеристики |
Значение | ||
|
АКИП-1393-600-10-600 |
АКИП-1393-600-20-1200 |
АКИП-1393-600-30-1800 | |
|
1 |
2 |
3 |
4 |
|
Диапазон напряжения на нагрузке, В |
от 0 до 600 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 10 |
от 0 до 20 |
от 0 до 30 |
|
Максимальная мощность на нагрузке, Вт |
600 |
1200 |
1800 |
|
Режим стабилизации напряжения | |||
|
Диапазоны установки/измерения напряжения, В |
от 0,001 до 60 от 0,01 до 600 |
от 0,001 до 60 от 0,01 до 600 |
от 0,001 до 60 от 0,01 до 600 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^уст + 0,001/ипред) | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0005^изм + 0,0005^пред) | ||
|
Режим стабилизации тока | |||
|
Диапазоны установки/ измерения силы тока, А |
от 0,00001 до 1 от 0,0001 до 10 |
от 0,0001 до 2 от 0,001 до 20 |
от 0,0001 до 3 от 0,001 до 30 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А нижний поддиапазон верхний поддиапазон |
±(0,001-!Уст + 0,001 •1пред) ±(0,001-!Уст + 0,0015йпред) | ||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,001-!изм + 0,001 •[пред) |
±(0,0005йизм + 0,00Нпред) | |
|
Режим стабилизации электрической мощности | |||
|
Диапазоны установки/ измерения электрической мощности, Вт |
от 0,01 до 600 |
от 0,01 до 1200 |
от 0,01 до 1800 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,005-Руст + 0,01^Рпред) | ||
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±С0,005-Ризм + 0,01-Рпред) | ||
|
Режим стабилизации сопротивления | |||
|
Диапазоны установки сопротивления, Ом |
от 1,12 до 6000 от 22,4 до 60000 |
от 0,56 до 3000 от 11,2 до 30000 |
от 0,38 до 2000 от 7,5 до 20000 |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(0,0035<Яуст + 2000) ±(0,0035<Яуст + 20000) |
±(0,0035^уст + 1000) ±(0,0035^усТ + 10000) |
±(0,0035<Яуст + 65) ±(0,0035^уст + 650) |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 7 - Основные технические характеристики
|
Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность, %, не более |
от 0 до +40 80 |
|
Нормальные условия эксплуатации | |
|
- температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность, %, не более |
80 |
|
Диапазоны напряжения питающей сети с частотой 50 Гц, В |
от 207 до 252 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
482x88x507 |
|
Масса, кг, не более | |
|
АКИП-1393-60-10-600 |
13,0 |
|
АКИП-1393-60-50-600 |
13,0 |
|
АКИП-1393-60-100-1200 |
14,5 |
|
АКИП-1393-60-150-1800 |
16,0 |
|
АКИП-1393-150-50-600 |
13,0 |
|
АКИП-1393-150-100-1200 |
14,5 |
|
АКИП-1393-150-150-1800 |
16,0 |
|
АКИП-1393-600-10-600 |
13,0 |
|
АКИП-1393-600-20-1200 |
14,5 |
|
АКИП-1393-600-30-1800 |
16,0 |
Знак утверждения типа
наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность нагрузок
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Нагрузка электронная |
АКИП-13931) |
1 |
|
Кабель питания |
- |
1 |
|
Руководство по эксплуатации CD-диск |
- |
1 |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Приказ Росстандарта от 21.07.2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Нагрузки электронные АКИП-1393. Стандарт предприятия. Hunan Next Generation Instrumental Т&С Tech. Co., Ltd., Китай.
