Щупы измерительные Miyamotometrology
| Номер в ГРСИ РФ: | 98731-26 |
|---|---|
| Категория: | Щупы |
| Производитель / заявитель: | ООО «ИНСТРУМЕНТ», г. Нижний Новгород |
Щупы измерительные Miyamotometrology (далее по тексту - щупы) предназначены для измерений величины зазоров между отдельными поверхностями деталей или сопряженными деталями.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98731-26 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 11.06.2031 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Щупы измерительные | |||||||||||||||||||||||||||||||||||||||
| Модель | Miyamotometrology | |||||||||||||||||||||||||||||||||||||||
| Модификации |
9471-25 9472-13 9472-113 9472-17 9472-20 9472-32 9473-13А 9473-13В 9473-13С 9473-17А 9473-17В 9473-17С 9473-20А 9473-20В 9473-20С 9474-01 9474-02 9474-03 9474-04 9474-05 9474-06 9474-07 9474-08 9474-09 9474-10 9474-15 9474-18 9474-20 9474-25 9474-30 9474-35 9474-40 9474-45 9474-50 9474-55 9474-60 9474-65 9474-70 9474-75 9474-80 9474-85 9474-90 9474-95 9474-100 |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№1155 от
11.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 366d10fb-14b3-f7f1-7241-e9cc60be77cd | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ИНСТРУМЕНТ», РОССИЯ, 603124, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1; Производственная площадка: Hunan Temec Electromechanical Co, Ltd., КИТАЙ, No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129
Поверка
| Методика поверки / информация о поверке |
МП-7.054-2026 ГСИ. Щупы измерительные Miyamotom etrology. Методика поверки.
(с 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98731-26: Описание типа
2026-98731-26.pdf
|
Скачать | 294.7 КБ | |
|
98731-26: Методика поверки
МП-7.054-2026
2026-mp98731-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Щупы измерительные Miyamotometrology (далее по тексту - щупы) предназначены для измерений величины зазоров между отдельными поверхностями деталей или сопряженными деталями.
Описание
Принцип действия щупов основан на измерении величины зазора, путем поочередного введения пластины по одной или по несколько штук до тех пор, пока большая по толщине пластина или несколько пластин не заполнят собой полностью весь зазор.
Щупы представляют собой мерные пластины, комплектуемые в различные наборы (модели 9471, 9472, 9473), либо ленточные щупы (модель 9474). Наборы отличаются количеством и номинальным значением толщины щупов. Конструкция обоймы набора обеспечивает свободное перемещение любой пластины. Допускается комплектация наборов щупов с креплением на кольцо. Пластины в наборе располагают в порядке возрастания толщины, за исключением наибольшей по толщине, которую помещают первой для предохранения тонких пластин от механических воздействий. Ленточные щупы поставляются в бобине (модификации 9474-01, 9474-02, 9474-03, 9474-04, 9474-05, 9474-06, 9474-07, 9474-08, 9474-09, 9474-10, 9474-15, 9474-18, 9474-20, 9474-25, 9474-30, 9474-35) или в скрутке, сжатые стяжками (модификации 9474-40, 9474-45, 9474-50, 9474-55, 9474-60, 9474-65, 9474-70, 9474-75, 9474-80, 9474-85, 9474-90, 9474-95, 9474-100) для предотвращения механических воздействий.
Модели 9471, 9472, 9473 разделяются на модификации, отличающиеся между собой пределами допускаемого отклонения толщины щупа от номинальной, диапазоном измерений и количеством щупов.
Модель 9474 разделяется на модификации, отличающиеся между собой толщиной щупа и пределами допускаемого отклонения толщины щупа от номинальной.
Модификация наносится на футляр набора, на корпус бобины ленточных щупов и на футляр ленточных щупов (для диапазона измерений 0,40 мм и свыше) методом наклейки, а также на поверхность ленточных щупов (для диапазона измерений 0,40 мм и свыше) методом лазерной маркировки. В обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель щупов.
Товарный знак наносится на паспорт щупов типографским методом,
на обойму набора методом лазерной маркировки либо штамповки, на корпус бобины или футляр ленточных щупов с помощью наклейки.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на обойму набора, на поверхность ленточных щупов (для диапазона измерений 0,40 мм и свыше) методом лазерной маркировки либо штамповки или на корпус бобины ленточных щупов с помощью наклейки, в местах, указанных на рисунке 6.
Общий вид щупов представлен на рисунках 1 - 5.
Пломбирование щупов не предусмотрено.
Нанесение знака поверки на щупы не предусмотрено.

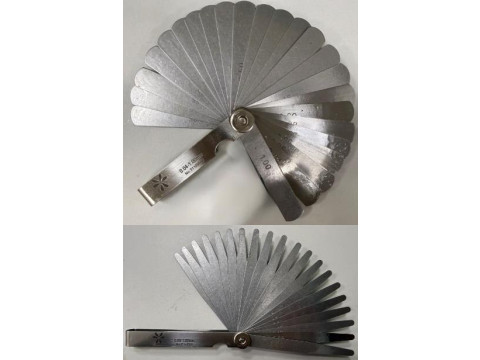

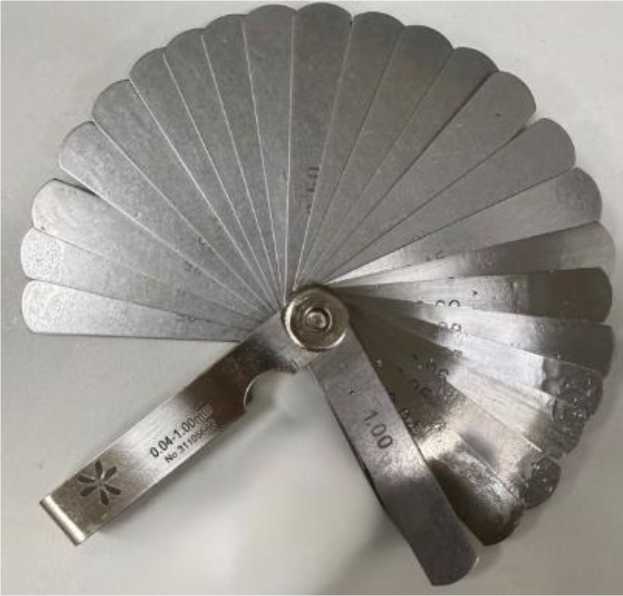

Рисунок 1 - Общий вид щупов модели 9471

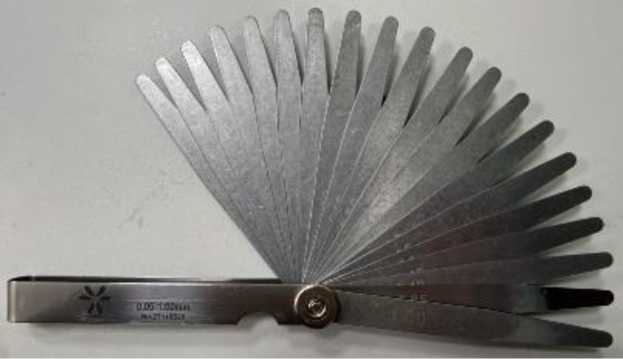

Рисунок 2 - Общий вид щупов модели 9472

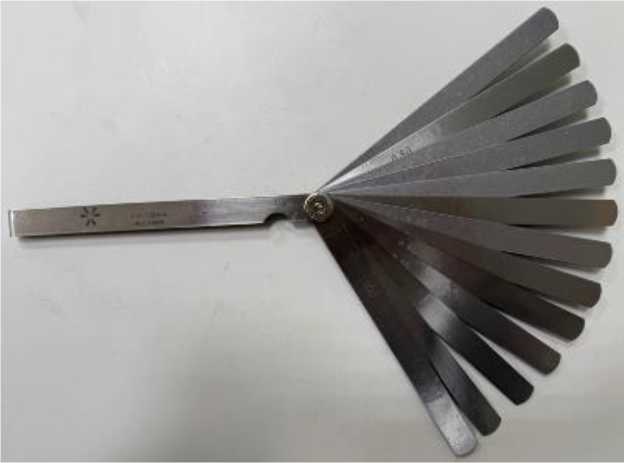

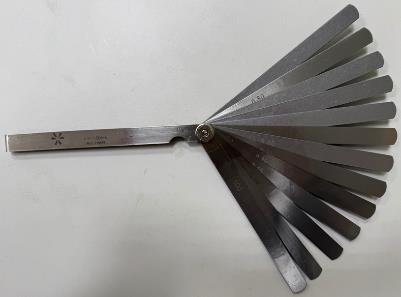

Рисунок 3 - Общий вид щупов модели 9473

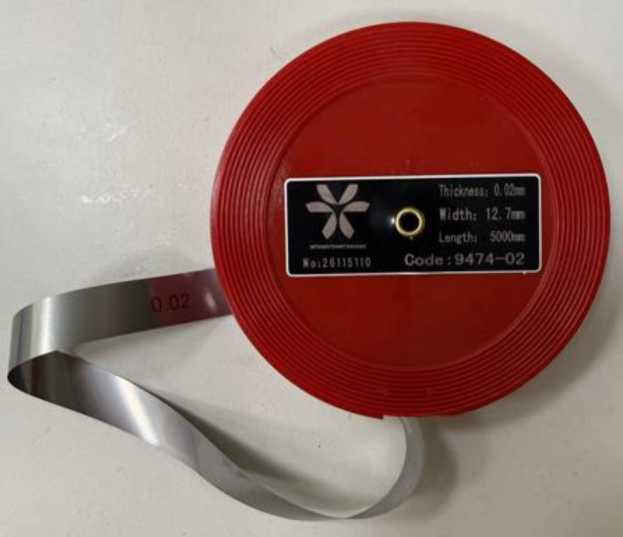

Рисунок 4 - Общий вид щупов модели 9474 модификаций 9474-01, 9474-02, 9474-03, 9474-04, 9474-05, 9474-06, 9474-07, 9474-08, 9474-09, 9474-10, 9474-15, 9474-18, 9474-20, 9474-25, 9474-30, 9474-35

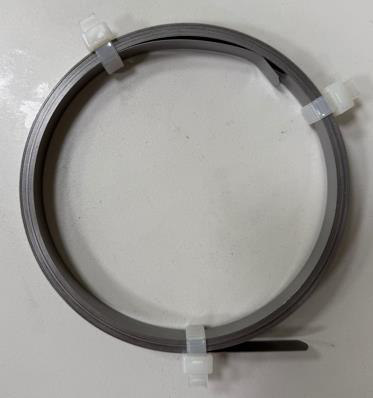

Рисунок 5 - Общий вид щупов модели 9474 модификаций 9474-40, 9474-45, 9474-50, 9474-55, 9474-60, 9474-65, 9474-70, 9474-75, 9474-80, 9474-85, 9474-90, 9474-95, 9474-100
Места нанесения заводского номера

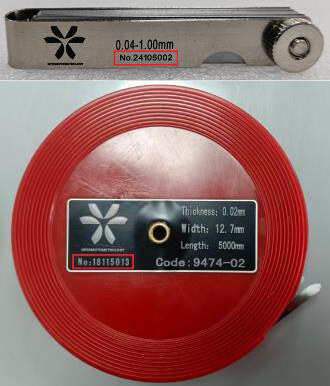

Рисунок 6 - Места нанесения заводского номера
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики щупов для наборов моделей 9471, 9472, 9473
|
Номинальная толщина, мм |
Допускаемые отклонения толщины * от номинальной, мкм, не более |
Допускаемая желобчатость, мкм, не более | |
|
верхнее |
нижнее | ||
|
0,02 |
+3,3 |
-3,3 |
- |
|
0,03 |
+3,4 |
-3,4 | |
|
0,04 |
+3,5 |
-3,5 | |
|
0,05 |
+3,6 |
-3,6 | |
|
0,06 |
+3,8 |
-3,8 | |
|
0,07 |
+3,9 |
-3,9 | |
|
0,08 |
+4,0 |
-4,0 | |
|
0,09 |
+4,1 |
-4,1 | |
|
0,10 |
+4,3 |
-4,3 | |
|
0,13 |
+4,6 |
-4,6 |
6,0 |
|
0,15 |
+4,9 |
-4,9 | |
|
0,18 |
+5,3 |
-5,3 | |
|
0,20 |
+5,5 |
-5,5 | |
|
0,23 |
+5,9 |
-5,9 | |
|
0,25 |
+6,1 |
-6,1 | |
|
0,28 |
+6,5 |
-6,5 | |
|
0,30 |
+6,8 |
-6,8 | |
|
0,33 |
+7,1 |
-7,1 |
9,0 |
|
Номинальная толщина, мм |
Допускаемые отклонения толщины * от номинальной, мкм, не более |
Допускаемая желобчатость, мкм, не более | |
|
верхнее |
нижнее | ||
|
0,35 |
+7,4 |
-7,4 |
9,0 |
|
0,38 |
+7,8 |
-7,8 | |
|
0,40 |
+8,0 |
-8,0 | |
|
0,45 |
+8,6 |
-8,6 | |
|
0,50 |
+9,3 |
-9,3 | |
|
0,55 |
+9,9 |
-9,9 | |
|
0,60 |
+10,5 |
-10,5 | |
|
0,63 |
+10,9 |
-10,9 |
12,0 |
|
0,65 |
+11,1 |
-11,1 | |
|
0,70 |
+11,8 |
-11,8 | |
|
0,75 |
+12,4 |
-12,4 | |
|
0,80 |
+13,0 |
-13,0 | |
|
0,85 |
+13,6 |
-13,6 | |
|
0,90 |
+14,3 |
-14,3 | |
|
0,95 |
+14,9 |
-14,9 | |
|
1,00 |
+15,5 |
-15,5 | |
* Допускаемые отклонения распространяются на рабочую длину щупа, равную 1/3 от общей длины, считая от свободного края
Таблица 2 - Метрологические характеристики щупов модели 947z
|
Номинальная толщина, мм |
Допускаемые отклонения толщины * от номинальной, мкм, не более |
Допускаемая желобчатость, мкм, не более | |
|
верхнее |
нижнее | ||
|
0,01 |
+3 |
-3 |
- |
|
0,02 |
+4 |
-4 | |
|
0,03 | |||
|
0,04 | |||
|
0,05 | |||
|
0,06 | |||
|
0,07 |
+5 |
-5 | |
|
0,08 | |||
|
0,09 | |||
|
0,10 | |||
|
0,15 |
6,0 | ||
|
0,18 |
+7 |
-7 | |
|
0,20 |
+8 |
-8 | |
|
0,25 |
+9 |
-9 | |
|
0,30 | |||
|
0,35 |
+11 |
-11 |
9,0 |
|
0,40 |
+12 |
-12 | |
|
0,45 | |||
|
0,50 |
+14 |
-14 | |
|
0,55 | |||
|
0,60 | |||
|
0,65 |
12,0 | ||
|
Номинальная толщина, мм |
Допускаемые отклонения толщины * от номинальной, мкм, не более |
Допускаемая желобчатость, мкм, не более | |
|
верхнее |
нижнее | ||
|
0,70 |
+17 |
-17 |
12,0 |
|
0,75 | |||
|
0,80 |
+19 |
-19 | |
|
0,85 | |||
|
0,90 |
+22 |
-22 | |
|
0,95 | |||
|
1,00 |
+24 |
-24 | |
* Допускаемые отклонения распространяются на рабочую длину щупа, равную 1/3
от общей длины, считая от свободного края
Таблица 3 - Количество щупов в наборах моделей 9471, 9472, 9473
|
Номинальная толщина, мм |
Количество щупов в наборе, шт., длиной, мм | ||||||||||||||
|
9471-25 |
9472-13 |
9472-113 |
9472-17 |
9472-20 |
9472-32 |
9473-13А |
9473-13В |
9473-13С |
9473-17А |
9473-17В |
9473-17С |
9473-20А |
9473-20В |
9473-20С | |
|
75 |
100 |
150 |
200 |
300 |
150 |
200 |
300 |
150 |
200 |
300 | |||||
|
0,02 |
- |
- |
- |
1 |
- |
- |
- |
1 |
- | ||||||
|
0,03 |
- |
1 |
- |
1 |
- |
1 |
- |
1 |
- | ||||||
|
0,04 |
1 |
1 |
- |
1 |
- |
1 |
- |
1 |
- | ||||||
|
0,05 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||||||
|
0,06 |
1 |
1 |
- |
1 |
- |
1 |
- |
1 |
- | ||||||
|
0,07 |
1 |
1 |
- |
1 |
- |
1 |
- |
1 |
- | ||||||
|
0,08 |
1 |
1 |
- |
1 |
- |
1 |
- |
1 |
- | ||||||
|
0,09 |
1 |
1 |
- |
1 |
- |
1 |
- |
1 |
- | ||||||
|
0,10 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||||||
|
0,13 |
- |
- |
- |
- |
- |
1 |
- |
- |
- | ||||||
|
0,15 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||||||
|
0,18 |
- |
- |
- |
- |
- |
1 |
- |
- |
- | ||||||
|
0,20 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||||||
|
0,23 |
- |
- |
- |
- |
- |
1 |
- |
- |
- | ||||||
|
0,25 |
1 |
- |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||||||
|
0,28 |
- |
- |
- |
- |
- |
1 |
- |
- |
- | ||||||
|
0,30 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||||||
|
0,33 |
- |
- |
- |
- |
- |
1 |
- |
- |
- | ||||||
|
0,35 |
1 |
- |
- |
- |
1 |
1 |
- |
- |
1 | ||||||
|
0,38 |
- |
- |
- |
- |
- |
1 |
- |
- |
- | ||||||
|
0,40 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||||||
|
0,45 |
1 |
- |
- |
- |
1 |
1 |
- |
- |
1 | ||||||
|
0,50 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||||||
|
0,55 |
1 |
- |
- |
- |
1 |
1 |
- |
- |
1 | ||||||
|
0,60 |
1 |
- |
1 |
- |
1 |
1 |
1 |
- |
1 | ||||||
|
0,63 |
- |
- |
- |
- |
- |
1 |
- |
- |
- | ||||||
|
Номинальная толщина, мм |
Количество щупов в наборе, шт., длиной, мм | ||||||||||||||
|
9471-25 |
9472-13 |
9472-113 |
9472-17 |
9472-20 |
9472-32 |
9473-13А |
9473-13В |
9473-13С |
9473-17А |
9473-17В |
9473-17С |
9473-20А |
9473-20В |
9473-20С | |
|
75 |
100 |
150 |
200 |
300 |
150 |
200 |
300 |
150 |
200 |
300 | |||||
|
0,65 |
1 |
- |
- |
- |
1 |
1 |
- |
- |
1 | ||||||
|
0,70 |
1 |
- |
1 |
- |
1 |
1 |
1 |
- |
1 | ||||||
|
0,75 |
1 |
- |
- |
1 |
1 |
1 |
- |
1 |
1 | ||||||
|
0,80 |
1 |
- |
1 |
- |
1 |
1 |
1 |
- |
1 | ||||||
|
0,85 |
1 |
- |
- |
- |
1 |
1 |
- |
- |
1 | ||||||
|
0,90 |
1 |
- |
1 |
- |
1 |
1 |
1 |
- |
1 | ||||||
|
0,95 |
1 |
- |
- |
- |
1 |
- |
- |
- |
1 | ||||||
|
1,00 |
1 |
- |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||||||
Таблица 4 - Технические характеристики щупов модели 9474
|
Наименование характеристики |
Значение |
|
Длина щупа, мм, не менее |
5000 |
Таблица 5 - Технические характеристики
|
Модель |
Модификация |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
9471 |
9471-25 |
110х25х25 |
0,110 |
|
9472 |
9472-13 |
85х25х25 |
0,050 |
|
9472-113 |
110х25х25 |
0,060 | |
|
9472-17 |
110х25х25 |
0,065 | |
|
9472-20 |
110х25х25 |
0,110 | |
|
9472-32 |
110х25х25 |
0,120 | |
|
9473 |
9473-13А |
200х25х25 |
0,130 |
|
9473-13В |
200х25х25 |
0,140 | |
|
9473-13С |
310х25х25 |
0,250 | |
|
9473-17А |
200х25х25 |
0,170 | |
|
9473-17В |
200х25х25 |
0,180 | |
|
9473-17С |
310х25х25 |
0,200 | |
|
9473-20А |
200х25х25 |
0,200 | |
|
9473-20В |
200х25х25 |
0,260 | |
|
9473-20С |
310х25х25 |
0,380 | |
|
9474 |
9474-01 |
110x110x20 |
0,450 |
|
9474-02 |
100x100x20 |
0,500 | |
|
9474-03 |
100x100x20 |
0,550 | |
|
9474-04 |
100x100x20 |
0,600 | |
|
9474-05 |
100x100x20 |
0,650 | |
|
9474-06 |
100x100x20 |
0,700 | |
|
9474-07 |
100x100x20 |
0,750 | |
|
9474-08 |
100x100x20 |
0,800 | |
|
9474-09 |
100x100x20 |
0,850 |
|
Модель |
Модификация |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
9474 |
9474-10 |
100x100x20 |
0,900 |
|
9474-15 |
100x100x20 |
0,115 | |
|
9474-18 |
100x100x20 |
0,130 | |
|
9474-20 |
100x100x20 |
0,140 | |
|
9474-25 |
100x100x20 |
0,170 | |
|
9474-30 |
100x100x20 |
0,190 | |
|
9474-35 |
100x100x20 |
0,225 | |
|
9474-40 |
220x190x30 |
0,315 | |
|
9474-45 |
220x190x30 |
0,335 | |
|
9474-50 |
220x190x30 |
0,355 | |
|
9474-55 |
220x190x30 |
0,375 | |
|
9474-60 |
220x190x30 |
0,400 | |
|
9474-65 |
220x190x30 |
0,430 | |
|
9474-70 |
220x190x30 |
0,470 | |
|
9474-75 |
220x190x30 |
0,500 | |
|
9474-80 |
220x190x30 |
0,525 | |
|
9474-85 |
220x190x30 |
0,550 | |
|
9474-90 |
220x190x30 |
0,570 | |
|
9474-95 |
220x190x30 |
0,590 | |
|
9474-100 |
220x190x30 |
0,610 |
Таблица 6 - Условия эксплуатации
|
Наименование xарактеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуxа, °С - относительная влажность воздуxа, %, не более |
от +15 до +25 80 |
Таблица 7 - Показатели надежности
|
Наименование xарактеристики |
Значение |
|
Средний срок службы, лет, не менее |
3 |
|
Средняя наработка на отказ, условный измерений |
100000 |
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Щупы измерительные Miyamotometrology 1) |
_ |
1 шт. |
|
Футляр 2) |
_ |
1 шт. |
|
Паспорт 1) |
_ |
1 экз. |
|
1) - модель и модификация в соответствии с заказом 2) - кроме щупов модели 9474 толщиной до 0,40 мм | ||
Сведения о методах измерений
приведены в разделе 7 «Порядок работы и техническое обслуживание» паспорта щупов.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ТУ 033-2025 «Щупы измерительные Miyamotometrology. Технические условия».
