Полуприцеп-цистерна THOMPSON CARMICHAEL РТ44/3 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98736-26 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | THOMPSON CARMICHAEL РТ44/3 | ||||||
| Приказы |
№1155 от
11.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b7371df5-d352-5dfc-bb34-597b9516dcc3 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
THOMPSON CARMICHAEL, СОЕДИНЕННОЕ КОРОЛЕВСТВО, West Midlands Bilston, WV14 8NP
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки.
(с 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98736-26: Описание типа
2026-98736-26.pdf
|
Скачать | 203.7 КБ |
Описание типа
Назначение
Полуприцеп-цистерна THOMPSON CARMICHAEL РТ44/3 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоит из пяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Общий вид ППЦ THOMPSON CARMICHAEL РТ44/3 зав. № SA9PT443001056767 представлен на рисунках 1 - 2.

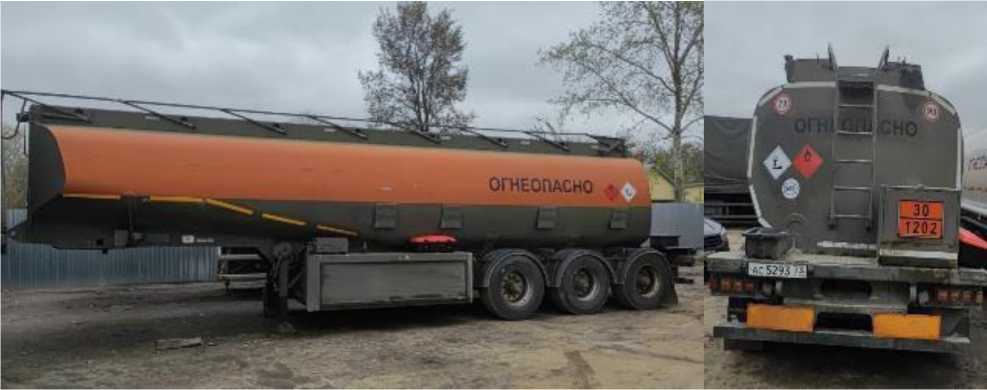

Рисунок 1 - Общий вид ППЦ THOMPSON CARMICHAEL РТ44/3

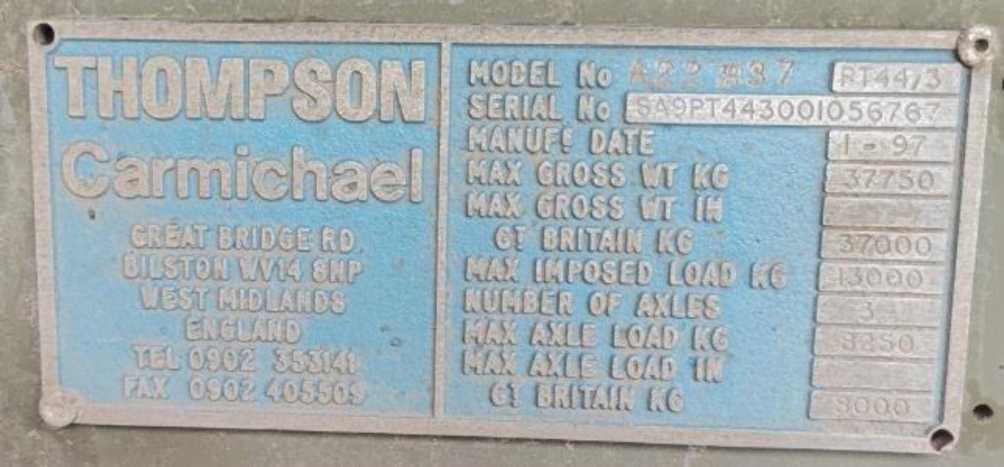

Рисунок 2 - Общий вид маркировочной таблички ППЦ THOMPSON CARMICHAEL РТ44/3
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка расположена на опоре ППЦ справа по ходу движения.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
32000 |
|
Номинальная вместимость секций, дм3: | |
|
1 секция |
7500 |
|
2 секция |
7500 |
|
3 секция |
5600 |
|
4 секция |
5700 |
|
5 секция |
5700 |
|
Пределы допускаемой относительной погрешности | |
|
определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной | |
|
вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество секций, шт. |
5 |
|
Снаряженная масса, кг, не более |
8000 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
Знак утверждения типа
Наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
THOMPSON CARMICHAEL РТ44/3 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
Приведены в Паспорте «Полуприцеп-цистерна THOMPSON CARMICHAEL РТ44/3», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
