Детекторы газовые G750-PID
| Номер в ГРСИ РФ: | 98737-26 |
|---|---|
| Производитель / заявитель: | AEGIS Industrial Safety Co., Ltd., КИТАЙ |
Детекторы газовые G750-PID (далее по тексту - детекторы) предназначены для автоматического непрерывного измерения содержания бензола, летучих органических соединений (ЛОС) и их паров в атмосферном воздухе.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98737-26 | ||||||||||||||||||
| Действует | по 11.06.2031 | ||||||||||||||||||
| Наименование | Детекторы газовые | ||||||||||||||||||
| Модель | G750-PID | ||||||||||||||||||
| Приказы |
№1155 от
11.06.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 70de6009-514e-c3bb-dea9-2a4154b58fdd | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
AEGIS Industrial Safety Co., Ltd., КИТАЙ, No.6 Minrui Road, Zhouzhuang Town, Kunshan City
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1468-205-2025 ГСИ. Детекторы газовые G750-PID. Методика поверки.
(с 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98737-26: Описание типа
2026-98737-26.pdf
|
Скачать | 200.6 КБ | |
|
98737-26: Методика поверки
РТ-МП-1468-205-2025
2026-mp98737-26.pdf
|
Скачать | 1009 КБ |
Описание типа
Назначение
Детекторы газовые G750-PID (далее по тексту - детекторы) предназначены для автоматического непрерывного измерения содержания бензола, летучих органических соединений (ЛОС) и их паров в атмосферном воздухе.
Описание
Принцип действия детекторов - фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами, излучаемыми источником вакуумного ультрафиолетового излучения (лампа с энергией ионизации 10,6 эВ). Для отбора пробы используется встроенный мембранный воздушный насос. Детекторы состоят из фотоионизационного датчика газа, модуля преобразования, индикации и коммутации. Детекторы являются стационарными одноканальными автоматическими приборами непрерывного действия.
Конструктивно детекторы выполнены в стальном или алюминиевом корпусе с завинчивающейся крышкой. На лицевой панели детекторов расположен светодиодный индикатор и дисплей. В верхней части корпуса расположены резьбовые отверстия для кабельных вводов информационных линий, линий питания и сигнализации. В нижней части корпуса располагается первичный измерительный преобразователь.

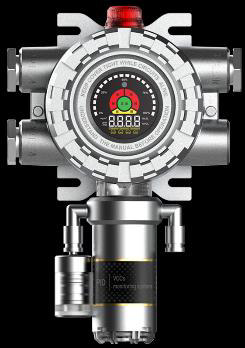

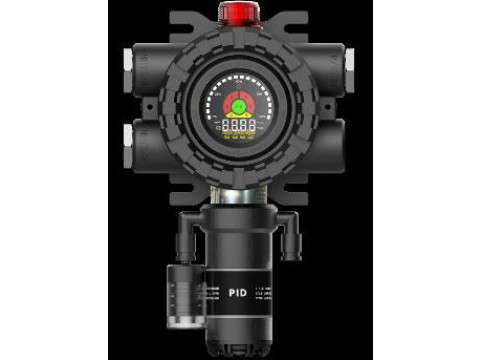

Общий вид детекторов показан на рисунке 1.
Заводской номер, состоящий из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку, размещенную между датчиком и преобразователем, методом лазерной гравировки (рисунок 2).
Нанесение знака поверки на детекторы не предусмотрено.
Пломбирование детекторов не предусмотрено.

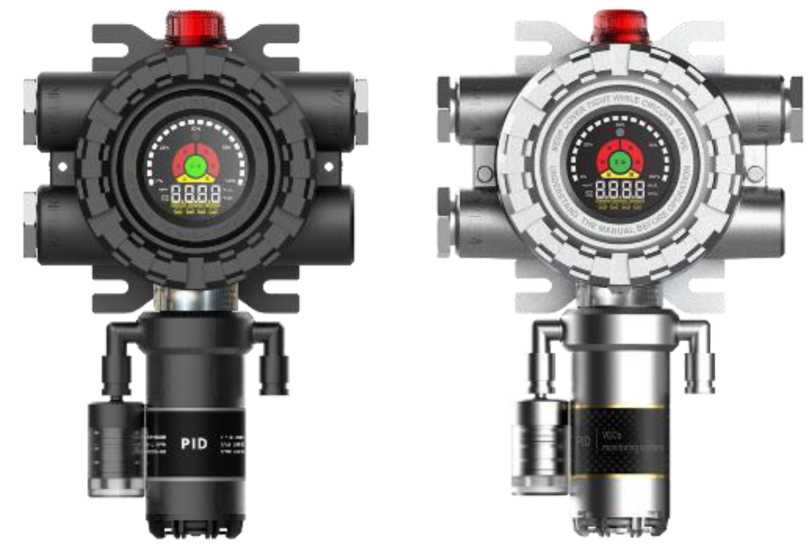

Рисунок 1 - Общий вид детекторов газовых G750-PID
Мозифнкэипя;
Детектор Гссювын ЕП[
Температуря шф^таюенсреды? -55Х' ^1/4’
Номинальное напряжение - до 24 V
Номинальная мощность; s5W
Заводской номер;
liapui CHI I ШЛИ МНИ И :
Место нанесения
llannoBHirenAEGlS [ndutiriul Suiity Co., L1d. АдрслЛ'о.б. Miami Rond. ZlwiLzhiianij Town. К
пп.н! климитическси п=
ПРЕДУПРЕЖДЕНИЕ! Открывать, 1 Ел ftfellCTtGb X Lk lh ih Hit IWCUb X BJXBfflliiaCXEIWS IMh
Место нанесения знака
заводского номера
утверждения типа
Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Детекторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов и пересчет их в результат измерений.
Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Влияние программного обеспечения учтено при нормировании метрологических характеристик детекторов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения детекторов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
- |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
4.2 |
|
Цифровой идентификатор программного обеспечения |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн-1 |
Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности, % |
|
ЛОС по изобутилену (1-С4Н0 |
от 0 до 10 |
± 8 |
|
от 0 до 50 |
± 3 | |
|
от 0 до 500 |
± 5 | |
|
бензол (СбНб) |
от 0 до 10 |
± 8 |
|
от 0 до 50 |
± 3 | |
|
от 0 до 500 |
± 5 |
Таблица 3 - Прочие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от нормальной на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
± 0,2 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Время установления выходного сигнала To,9, с, не более |
10 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
128 175 260 |
|
Масса, кг, не более: - алюминиевый корпус - стальной корпус |
3 5 |
|
Напряжение питания, В |
24 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающего воздуха (без конденсации), % |
от -55 до +70 от 0 до 98 |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP66 |
|
Маркировка взрывозащиты |
1Ex db ib IIC T6 Gb X Ex tb ib IIIC Т80°С Db X |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
43800 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на маркировочную табличку, размещенную на корпусе детекторов, методом лазерной гравировки и на титульный лист инструкции по эксплуатации методом компьютерной графики.
Комплектность
Комплектность приведена в таблице 6.
Таблица 6 - Комплектность детекторов
|
Наименование |
Обозначение |
Количество |
|
Детектор газовый G750-PID |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Инфракрасный пульт дистанционного управления |
- |
1 шт. (на партию) |
Сведения о методах измерений
приведены в разделе 7 «Инструкция по эксплуатации» инструкции по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 г. № 2315;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Техническая документация AEGIS Industrial Safety Co., Ltd., Китай.
