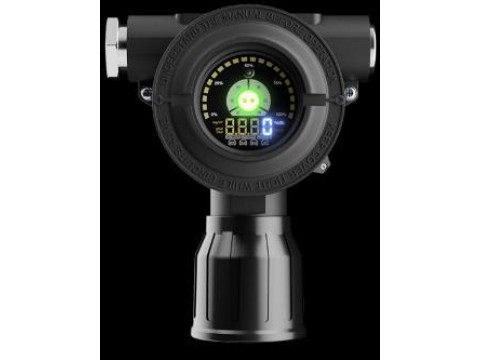

Детекторы газовые GTYQ-D610
| Номер в ГРСИ РФ: | 98738-26 |
|---|---|
| Производитель / заявитель: | AEGIS Industrial Safety Co., Ltd., КИТАЙ |
Детекторы газовые GTYQ-D610 (далее по тексту - детекторы) предназначены для автоматического непрерывного измерения довзрывоопасной концентрации горючих газов в воздухе рабочей зоны, технологических газовых средах на территориях промышленных объектов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98738-26 | ||||||||||||||||||||||||
| Действует | по 11.06.2031 | ||||||||||||||||||||||||
| Наименование | Детекторы газовые | ||||||||||||||||||||||||
| Модель | GTYQ-D610 | ||||||||||||||||||||||||
| Модификации |
GTYQ-D610 GTYQ-D610С |
||||||||||||||||||||||||
| Приказы |
№1155 от
11.06.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 10071e66-c2c5-2485-487e-708864c2a15b | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
AEGIS Industrial Safety Co., Ltd., КИТАЙ, No.6 Minrui Road, Zhouzhuang Town, Kunshan City
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1471-205-2025 ГСИ. Детекторы газовые GTYQ-D610. Методика поверки.
(с 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98738-26: Описание типа
2026-98738-26.pdf
|
Скачать | 212.8 КБ | |
|
98738-26: Методика поверки
РТ-МП-1471-205-2025
2026-mp98738-26.pdf
|
Скачать | 990.4 КБ |
Описание типа
Назначение
Детекторы газовые GTYQ-D610 (далее по тексту - детекторы) предназначены для автоматического непрерывного измерения довзрывоопасной концентрации горючих газов в воздухе рабочей зоны, технологических газовых средах на территориях промышленных объектов.
Описание
Принцип действия детекторов - термокаталитический, основанный на изменении сопротивления каталитически активного элемента вследствие сгорания на нем молекул горючего газа, и инфракрасный, основанный на поглощении инфракрасного излучения в анализируемой среде.
Детекторы являются стационарными одноканальными автоматическими приборами непрерывного действия, изготавливаемыми в следующих модификациях:
- детекторы газовые GTYQ-D610 с инфракрасным датчиком;
- детекторы газовые GTYQ-D610C с термокаталитическим датчиком.
Способ отбора пробы - диффузионный.
Конструктивно детекторы выполнены в стальном или алюминиевом корпусе с завинчивающейся крышкой. На лицевой панели детекторов расположен светодиодный индикатор и дисплей. В верхней части корпуса расположены резьбовые отверстия для кабельных вводов информационных линий, линий питания и сигнализации. В нижней части корпуса располагается первичный измерительный преобразователь.
Выходными сигналами детекторов являются:
- цифровой кодированный сигнал с интерфейсом RS-485 с протоколом Modbus RTU;
- аналоговый унифицированный токовый сигнал от 4 до 20 мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.
Общий вид детекторов показан на рисунке 1.
Заводской номер, состоящий из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку, размещенную в верхней части корпуса детекторов, методом лазерной гравировки (рисунок 2).
Нанесение знака поверки на детекторы не предусмотрено.
Пломбирование детекторов не предусмотрено.

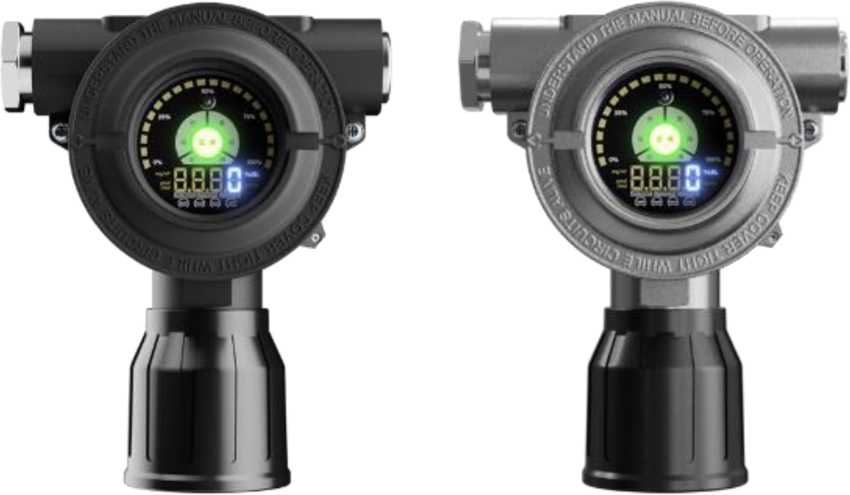

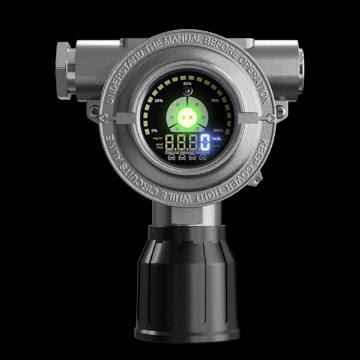

Рисунок 1 - Общий вид детекторов
Детектор газовый
ПРЕДУПРЕЖДЕНИЕ!(Нарингин,d.xiidhp.hhrcem! IA3CKGJli.tHJ.CNJ12.O532? LUI J ExdbibllCTGGb X Ex tb iMITC T№C Db X IP6MW LllL
порог ci i г i [ал irui li и и:
A 1:25%!.Hl. A2:5O%1 .Hl
Температура окружающей среды: -55''C~ I "ОТ
Номинальное напряжение: DC 24V
Номинальная мощность: <3W z'
Зяьюликой номер: I
Дата изкисш.шгшя:
ЖгптпвитсльзЛН'СтЕЧ Industrial Safety Со.. Ltjlr
Адрес;Ко.6, Minnii Road, Zhouzhuang Kunshan City, China
вида климатического; УХИ I
P250901590009
■ 2025.09.0
Место нанесения за
Место нанесения знака
водского номера
утверждения типа
Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Детекторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов и пересчет их в результат измерений.
Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Влияние программного обеспечения учтено при нормировании метрологических характеристик детекторов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения детекторов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
- |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
С1.21 |
|
Цифровой идентификатор программного обеспечения |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон показаний довзрывоопасной концентрации определяемого компонента, % НКПР* |
Диапазон измерений довзрывоопасной концентрации определяемого компонента, % НКПР |
Пределы допускаемой абсолютной погрешности измерений, % НКПР |
Время установления выходного сигнала t(90), с, не более |
|
Метан (СН4) Пропан (С3Н8) Изобутан (i-C4Hio) Водород (Н2) |
от 0 до 100 |
от 0 до 50 |
± 3 |
30 |
* Значения НКПР в соответствии с ГОСТ 31610.20-1-2020
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
87 142 192 |
|
Масса, кг, не более: - алюминиевый корпус - стальной корпус |
1,1 2,4 |
|
Напряжение питания, В |
24 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающего воздуха (без конденсации), % |
от -55 до +70 от 0 до 96 |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP66/IP67 |
|
Маркировка взрывозащиты |
1Ex db ib IIC T6 Gb X Ex tb ib IIIC T80°C Db X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч: - GTYQ-D610 с инфракрасным датчиком - GTYQ-D61OC с термокаталитическим датчиком |
43800 17600 |
|
Средний срок службы, лет: - GTYQ-D610 с инфракрасным датчиком - GTYQ-D61OC с термокаталитическим датчиком |
5 2 |
Знак утверждения типа
наносится на маркировочную табличку, размещенную на корпусе детекторов, методом лазерной гравировки и на титульный лист инструкции по эксплуатации методом компьютерной графики.
Комплектность
Комплектность приведена в таблице 5.
Таблица 5 - Комплектность детекторов
|
Наименование |
Обозначение |
Количество |
|
Детектор газовый GTYQ-D610 |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Инфракрасный пульт дистанционного управления |
- |
1 шт. (на партию) |
Сведения о методах измерений
приведены в разделе 10 «Инструкция по эксплуатации продукции» инструкции по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 г. № 2315;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Техническая документация AEGIS Industrial Safety Co., Ltd., Китай.
