Дозаторы весовые автоматические дискретного действия ДВДД

Назначение

Дозаторы    весовые    автоматические дискретного действия ДВДД

(далее по тексту - дозаторы) предназначены для автоматического дозирования материалов (сыпучих или жидких).

Описание

Принцип действия дозаторов основан на преобразовании упругой деформации чувствительных элементов тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, изменяющийся пропорционально массе материала. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами дозаторов с дальнейшим определением значения массы материала. Результаты измерений в единицах массы отображаются на дисплее электронного устройства дозатора. Дозаторы крепятся к опорной стойке или пространственной раме. Конструктивно дозаторы состоят из дозирующего узла и шкафа управления.

В состав дозирующего узла входят:

- грузоприёмное устройство (далее - ГПУ), которое включает в себя бункер, бак, датчики, раму и разгрузочный механизм (конвейер, насос, затвор с пневматическим или электромеханическим приводом). В состав ГПУ дозатора входят, в зависимости от конструкции, от одного до шести датчиков. В зависимости от характеристик технологических линий, для которых предназначен дозатор, бункер сыпучих материалов оснащается вибрационным питателем, а бак с жидкими материалами - насосом.

Шкаф управления включает в себя электронные устройства, устройства питания и коммутации.

В составе дозаторов используются следующие датчики:

- датчики весоизмерительные тензорезисторные Т, модификации Т24АМ2 производства АО «ВИК «Тензо-М», Московская область, г.о. Люберцы, д.п. Красково, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 53838-13 (далее по тексту - регистрационный номер);

- датчики весоизмерительные тензорезисторные С и Н, модификации H4 производства АО «ВИК «Тензо-М», Московская область, г.о. Люберцы, д.п. Красково, регистрационный номер № 53636-13;

- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификаций ВСА-20, ВСА-100, BSA-500L, BSA-1, BSA-2, BSH-1 производства "CAS Corporation", Корея, регистрационный номер № 51261-12.

В качестве электронных устройств в дозаторах используются:

- устройства обработки аналоговых данных WTM, модификации WTM-501, производства "CAS Corporation", Корея, регистрационный номер № 63268-16;

- приборы весоизмерительные CI, BI, NT и PDI, модификации CI-1560 и CI-2001A, производства "CAS Corporation", Корея, регистрационный номер № 50968-12.

К данному типу СИ относятся дозаторы следующих модификаций: ДЦ-75, ДЦ-150, ДЦ-300, ДЦ-500, ДЦ-600, ДЦ-900, ДЦ-1000, ДЦ-1200, ДЦ-1500, ДЦ-1800, ДЦ-2000, ДЦ-2400, ДВ-40, ДВ-75, ДВ-150, ДВ-250, ДВ-300, ДВ-450, ДВ-600, ДВ-750, ДВ-900, ДВ-1000, ДВ-1200, ДВ-1400, ДХ-5, ДХ-10, ДХ-20, ДХ-30, ДХ-40, ДХ-50, ДХ-60, ДХ-70, ДХ-80, ДХ-90, ДХ-100, ДФ-75, ДФ-250, ДФ-400, ДФ-500, ДГИ-1000, ДГИ-2000, ДМП-100, ДМП-150, ДМП-300, ДБС-100, ДБ-200, ДБС-200, ДЦД-20, ДЦД-35, которые отличаются конструктивным особенностями, значениями метрологических и технических характеристик и дозируемым продуктом.

Дозаторы при заказе имеют следующее обозначение: Д[1]-[2],

где: Д - дозатор;

[1] - вид дозируемого материала:

Ц - цемент;

В - вода;

Х - химические добавки;

Ф - фибра;

Б - битум;

БС - битум самотечный;

МП - минеральный порошок;

ГИ - горячие инертные материалы;

Д - целлюлозная добавка.

[2] - наибольший предел (Мах), кг;

- вместимость бункера, л (только для модификаций ДФ).

Маркировочная табличка выполнена в виде металлической пластинки и крепится при помощи заклёпок на грузоприёмное устройство, за исключением дозатора модификации ДФ в виду особенностей конструкции ГПУ, имеющего цилиндрическую поверхность, маркировочная табличка для этой модификации крепится к плоской поверхности корпуса дозатора, что показано на рисунке 2. Заводской номер, состоящий из арабских цифр, наносится на маркировочную табличку методом цифровой металлографии.

Маркировочная табличка, содержит следующие сведения:

- наименование и адрес предприятия-изготовителя;

- наименование и заводской номер дозатора;

- дата изготовления;

- класс точности;

- масса дозатора, кг;

- вид дозируемого материала;

- параметры электропитания, В/Гц;

- наибольший предел, Мах;

- цена деления шкалы, d;

- знак утверждения типа.

Пример маркировочной таблички приведен на рисунке 1.

Общий вид дозаторов и мест крепления маркировочных табличек представлен на рисунках 2 - 5.

Общий вид и схема пломбировки электронных устройств от несанкционированного доступа показаны на рисунках 6 и 7.

Знак поверки наносится ударным клеймом на мастиковую или навесную пломбу, расположенную на корпусе дозатора.

Пломбировка производится с помощью мастики или навесной свинцовой пломбы.

Место нанесения заводского номера

ООО ’Злетоустоаомй О'

Завод Бетоиосмесительного

Оборудования"

4ОИI в, г. ImnjfCT- уп- м*- АЛ. Cfnff, я ВТ

Ц              «7 (315) 200*3646 krfoQzzbo.ru

Дозатор весовом автоматиносжий дискретного действия ДВДД модификация

зав №| I Дата иатотоелеиия |    1201 |

Продукт ашешиаажя.............вода

Место нанесения знака утверждения типа

Диапазон температур, "С.....

Параметры электропитания, В/Гц Номинальная доза MaxfilL'MrifB. кг Точность взвешивания, г Масса изделия, кг . Класс точности Х(х)

Ном им значение класса точности Цена деления шкалы d, г Нагрузка Max/Min, «ж , . .

Рисунок 1 - Общий вид маркировочной таблички

модификация ДФ-[2]

Место крепления маркировочной таблички

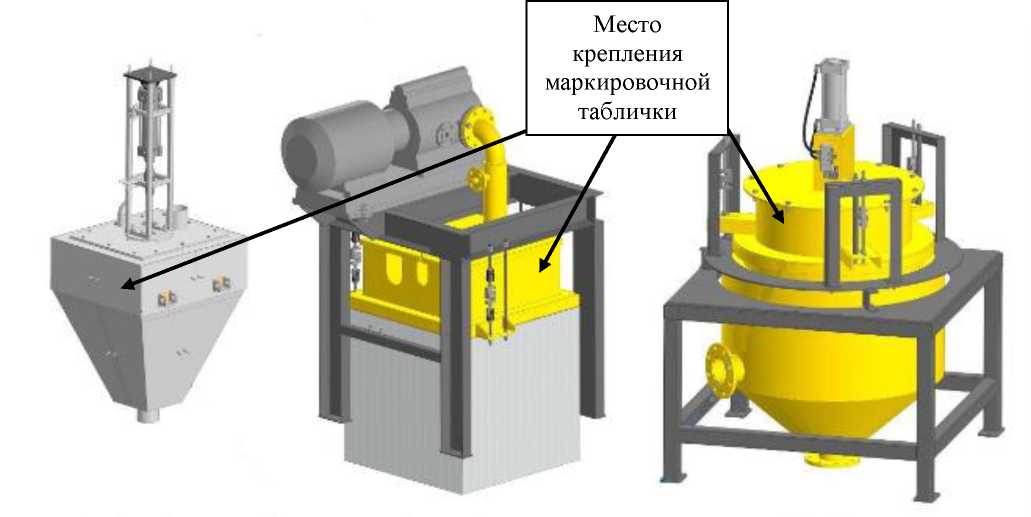

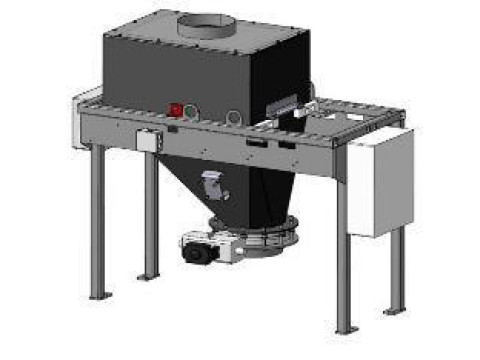

модификация ДЦ-[2

Модификация ДХ-[2]

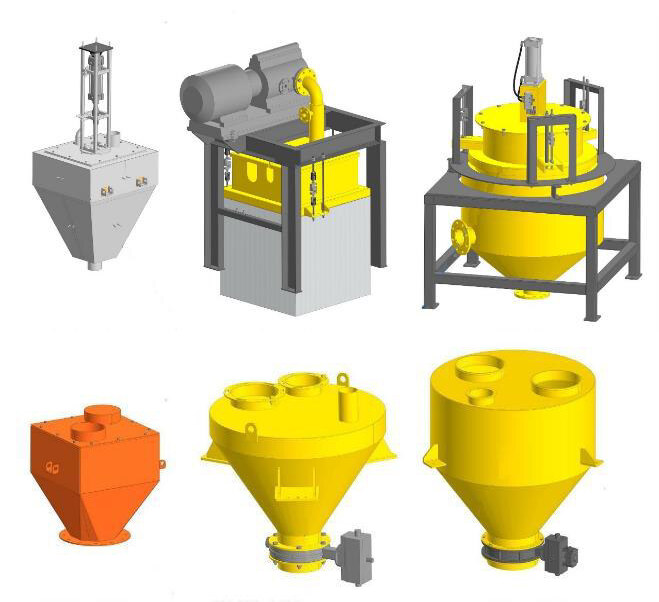

Модификация ДВ-[2]

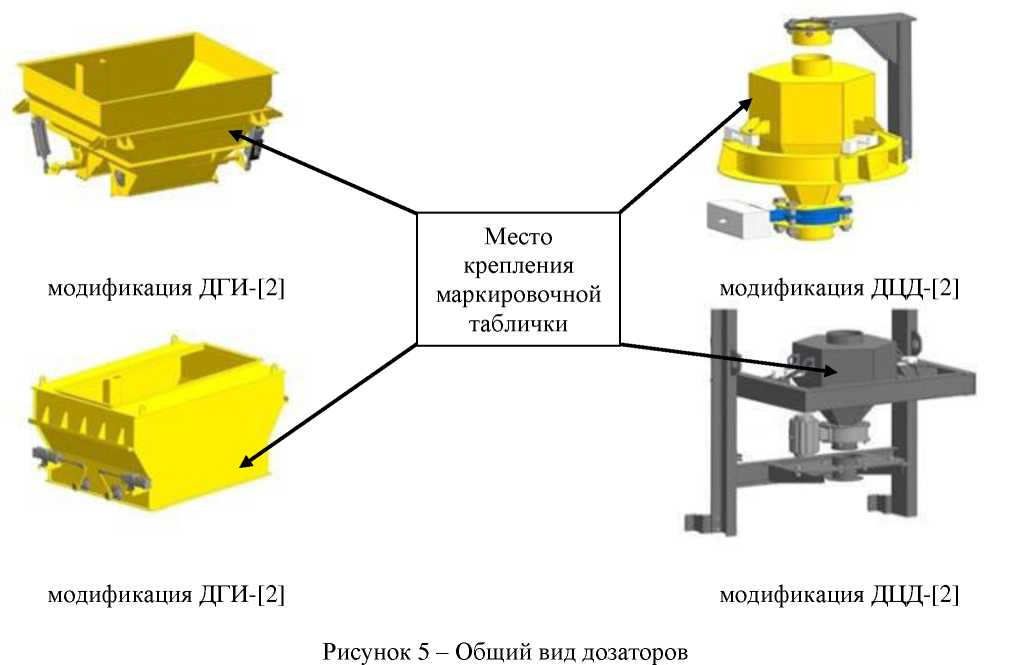

Рисунок 2 - Общий вид дозаторов

модификации ДБ, ДБС-[2]

Рисунок 3 - Общий вид дозаторов

Место крепления маркировочной таблички

модификация ДМП-[2]

Рисунок 4 - Общий вид дозаторов

Место пломбировки

CI-2001A

CI-1560

Рисунок 6 - Общий вид и место пломбировки приборов весоизмерительных от несанкционированного доступа

Место пломбировки

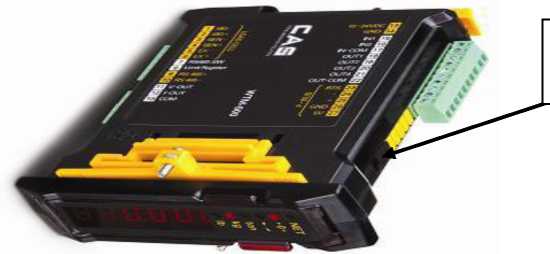

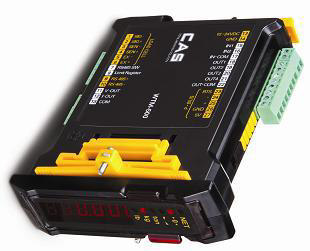

WTM-501

Рисунок 7 - Общий вид и схема пломбировки устройства обработки аналоговых данных от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) дозаторов является встроенным и полностью метрологически значимым. ПО выполняет функции по сбору, передаче, обработке и представлению измерительной информации.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Для защиты от несанкционированного доступа к ПО, параметрам регулировки и измерительной информации используется механическая пломба, ограничивающая доступ к переключателю настройки и регулировки для электронных устройств.

Идентификационные данные ПО доступны для просмотра на дисплее электронного устройства при включении дозатора.

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

* где - Х принимает значения от 0 до 9 и относится к метрологическим незначимой части

ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

1) - фактическое значение указывается в паспорте

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Метрологические характеристики

Таблица 8 - Метрологические характеристики

1) - фактическое значение указывается в паспорте

Таблица 9 - Метрологические характеристики

1) - фактическое значение указывается в паспорте

Таблица 10 - Минимально допустимое значение номинальной минимальной дозы Minfill, минимальная нагрузка, Min, согласно ГОСТ 8.610-2012

Таблица 11 - Метрологические характеристики

Таблица 12 - Метрологические характеристики

Таблица 13 - Технические характеристики

Таблица 14 - Показатели надежности

Знак утверждения типа

наносится методом цифровой металлографии на маркировочную табличку, закрепленную на корпусе дозатора и на титульный лист эксплуатационной документации.

Комплектность

Таблица 15 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделах 4 документов: «Паспорт и Руководство по эксплуатации ДЦМ150.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДФ 400.00.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДБС100.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДГИ1000.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДМП100.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДФ 400.00.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДХ-30.000 РЭ ПС», «Паспорт и Руководство по эксплуатации ДЦМ150.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДЦ600.00.00.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДКП-10 ПС», «Паспорт и Руководство по эксплуатации ДКС-32 ПС», «Паспорт и Руководство по эксплуатации ДЦД20.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДФ 75.00.000 ПС, РЭ».

Нормативные документы

ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия.

Часть 1. Метрологические и технические требования. Методы испытаний;

Приказ Росстандарта от 04.07.2022 г. № 1622 Об утверждении Государственной поверочной схемы для средств измерений массы;

ТУ 28.99.52-013-13426835-2024 «Дозаторы весовые автоматические дискретного действия ДВДД. Технические условия».
