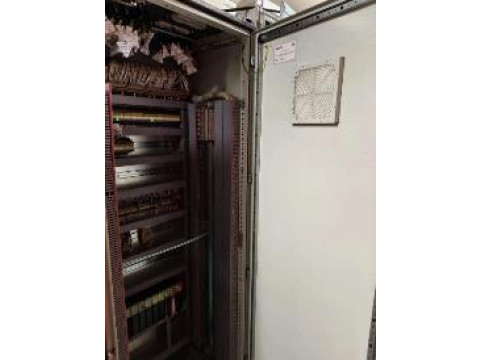

Система локальная измерительная автоматического управления ПРГ2 (ЛСАУ ПРГ-2) Якутской ГРЭС-2

Таблица 1 - Средства измерений, применяемые в качестве первичных ИП И

[К

Наименование ИК

Первичный ИП

Регистрационный номер в ФИФОЕИ

ИК температуры

Термопреобразователи сопротивления ДТС модификаций ДТС035М, ДТС014, ДТС125М, ДТС105Д (далее - ДТС)

28354-10

Преобразователи точки росы FAS-SW (далее - FAS-SW)

74313-19

Термопреобразователи с унифицированным выходным сигналом Метран-2700 (далее - Метран-2700)

38548-13

Преобразователи термоэлектрические   Метран-2000

(далее - Метран-2000)

38549-13

Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex модификаций ТСПТ Exd 104, ТСПТ Exd 102, ТСПТ 101 (далее - ТСПТ)

75208-19

Преобразователи измерительные ИП   0304/М3-Н

(далее - ИП 0304/М3-Н)

85515-22

Преобразователи     измерительные     Метран-2700

(далее - Метран-2700ЕТН)

87657-22

ИК давления

Датчики давления Метран-55 (далее - Метран-55)

18375-08

Преобразователи давления измерительные ОВЕН ПД100 (далее - ПД100)

47586-11

Датчики давления Метран-75  модификаций Метран-

75TG4, Метран-75TG5 (далее - Метран-75)

48186-11

ИК перепада давления

Датчики давления Метран-150 модификации Метран-150CD3T (далее - Метран-150)

32854-13

ИК уровня

Преобразователи         уровня         поплавковые

магнитоуправляемые Магнитэк (далее - Магнитэк)

90666-23

Преобразователи магнитострикционные ПМ модификации ПМ-П MVF (далее - ПМ)

77975-20

Примечание: Введено следующее сокращение: ФИФОЕИ - Федеральный информационный фонд по обеспечению единства измерений

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RegulRTS

Номер версии (идентификационный номер) ПО среды исполнения

не ниже 3.5.6.1

Номер версии (идентификационный номер) ПО модулей ввода/вывода

не ниже 1.0.3.4

Цифровой идентификатор ПО

_

Наименование характеристики

Значение

Количество входных ИК, включая резервные

80

Количество выходных ИК

8

Условия эксплуатации:

а) температура окружающей среды, °С:

в месте установки вторичной части ИК

в местах установки первичных ИП ИК 1)

б) относительная влажность без конденсации влаги, %: в месте установки вторичной части ИК

в местах установки первичных ИП ИК, не более

в) атмосферное давление, кПа

от +15 до +30 от +5 до +40

от 30 до 80

80

от 84,0 до 106,0

Нормальные условия эксплуатации:

а) температура окружающей среды, °С:

б) относительная влажность без конденсации влаги, %:

в) атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84,0 до 106,0

1) Температура окружающего воздуха в местах установки первичных ИП ТСПТ Exd 102; ДТС в комплекте ИП 0304/М3-Н изменяется от минус 60 °C до плюс 40 °C.

Примечание - ИП, эксплуатация которых в указанных диапазонах температуры окружающей среды и относительной влажности не допускается, эксплуатируются при температуре окружающей среды и относительной влажности, указанных в технической документации на данные ИП.

Метрологические характеристики ИК ИС

Метрологические характеристики измерительных компонентов ИК ИС

Первичные ИП

Вторичная часть ИК ИС

Наименован ие ИК

Диапазоны измерений

Границы допускаемой погрешности

Тип (выходной сигнал)

Пределы допускаемой основной и дополнительной погрешности

Тип проме жу-точног о ИП

Тип модуля ввода/ вывода

Пределы допускаемой погрешности

в нормальн ых условиях

в рабочих условиях

в нормаль -ных условия х

в рабочих условия х

1

2

3

4

5

6

7

8

9

10

ИК температуры

от -50 C до +100 C

Д: ±0,44 C

Д: ±0,56 C

Дтс (4-20 мА)

у: ±0,25 %; удоп: ±0,2 %

_

AI 16 011 (REGUL R500)

у: ±0,10 %

у: ±0,11 %

от 0 C до +200 C

Д: ±1,12 C

Д: ±1,21 C

у: ±0,5 %; удоп: ±0,2 %

от -40 C до +80 C

Д: ±0,67 C

Д: ±0,73 C

Д: ±0,72 C

Д: ±0,78 C

2000РС

у: ±0,22 %

у: ±0,23 %

от 0 C до +100 C

Д: ±0,99 C

Д: ±1,70 C

Дтс (НСХ 50М);

Д: ±(0,3+0,005ltl) C;

2000РС

AI 16 011 (REGUL R500)

у: ±0,22 %

у: ±0,23 %

в комплекте с ИП 0304/ М3-Н (4-20 мА)

Д:см.примечание 1 Дацп: ±0,3 C;

Дцап: ±0,008 мА;

Ддоп: см. примечание 2 ДаЦП: ±0,15 C, tk=10 °С; ДцоП: ±0,004 мА, tk=10 °С

от-100 C до +20 C

Д: ±3,30 C

Д: ±3,31 C

FAS-SW (4-20 мА)

Д: ±3 C (от -100 °С до -80 °С не включ.); Д: ±2 C (от -80 °С до +20 °С)

ЛПА

AI 16 011 (REGUL R500)

у: ±0,13 %

у: ±0,14 %

Метрологические характеристики ИК ИС

Метрологические характеристики измерительных компонентов ИК ИС

Первичные ИП

Вторичная часть ИК ИС

Наименован ие ИК

Диапазоны измерений

Границы допускаемой погрешности

Тип (выходной сигнал)

Пределы допускаемой основной и дополнительной погрешности

Тип проме жу-точног о ИП

Тип модуля ввода/ вывода

Пределы допускаемой погрешности

в нормальн ых условиях

в рабочих условиях

в нормаль -ных условия х

в рабочих условия х

1

2

3

4

5

6

7

8

9

10

ИК температуры

от -40 C до +70 C

Д: ±0,46 C

Д: ±0,49 C

Метран-2700 (4-20 мА)

Д: ±0,4 C; удоп: ±0,1 %, tk=10 °С

_

AI 16 011 (REGUL R500)

у: ±0,10 %

у: ±0,11 %

от 0 C до +130 C

Д: ±0,46 C

Д: ±0,50 C

от 0 C до +150 C

Д: ±0,47 C

Д: ±0,52 C

от -50 C до +100 C

Д: ±0,57 C

Д: ±1,41 C

2000РС

AI 16 011 (REGUL R500)

у: ±0,22 %

у: ±0,23 %

от -40 C до +800 C

Д: ±4,20 C

Д: ±4,23 C

Метран-2000 (НСХ тип к);

Д: ±1,5 C (от -40 °С до +375 °С включ.);

Д: ±(0,004-t) C (св. +375 °С до 1000 °С);

_

AI 16 011 (REGUL R500)

у: ±0,10 %

у: ±0,11 %

в комплекте с Метран-2700ЕТН (4-20 мА)

Д: ±1,42 C;

Дхс: ±0,5 C;

Ддоп: ±0,002 C, tk=1 °С; удоп: ±0,002 %, tk=1 °С;

Ццап ’           ,

от -55 C до +85 C

Д: ±1,11 C

Д: ±1,13 C

ТСПТ (4-20 мА)

Д: ±1 C;

Ддоп: ±(0,0001-At) C, tk=1 °С

_

AI 16 011 (REGUL

у: ±0,10 %

у: ±0,11 %

Метрологические характеристики ИК ИС

Метрологические характеристики измерительных компонентов ИК ИС

Первичные ИП

Вторичная часть ИК ИС

Наименован ие ИК

Диапазоны измерений

Границы допускаемой погрешности

Тип (выходной сигнал)

Пределы допускаемой основной и дополнительной погрешности

Тип проме жу-точног о ИП

Тип модуля ввода/ вывода

Пределы допускаемой погрешности

в нормальн ых условиях

в рабочих условиях

в нормаль -ных условия х

в рабочих условия х

1

2

3

4

5

6

7

8

9

10

от -60 C до +85 C

Д: ±1,11 C

Д: ±1,67 C

R500)

Метрологические характеристики ИК ИС

Метрологические характеристики измерительных компонентов ИК ИС

Первичные ИП

Вторичная часть ИК ИС

Наименован ие ИК

Диапазоны измерений

Границы допускаемой погрешности

Тип (выходной сигнал)

Пределы допускаемой основной и дополнительной погрешности

Тип проме жу-точног о ИП

Тип модуля ввода/ вывода

Пределы допускаемой погрешности

в нормальн ых условиях

в рабочих условиях

в нормаль -ных условия х

в рабочих условия х

1

2

3

4

5

6

7

8

9

10

ИК давления

от 0 до

16 МПа (k=1)

у: ±0,56 %

у: ±0,62 %

Метран-55 (4-20 мА)

у: ±0,5 %;

удоп: ±(0,1+0,05-k) %, tk=10 °С

_

AI 16 011 (REGUL R500)

у: ±0,10 %

у: ±0,11 %

от 0 до 1 МПа (k=100)

у: ±0,56 %

у: ±0,67 %

ПД100 (4-20 мА)

у: ±0,5 %;

удоп: ±0,25 %, tk=10 °С

_

AI 16 011 (REGUL R500)

у: ±0,10 %

у: ±0,11 %

от 0 до 500 кПа (k=2)

у: ±0,14 %

у: ±0,30 %

Метран-75 (4-20 мА)

у: ±0,075 %; удоп: ±(0,075+0,0375 •k) %, tk=10 °С

AI 16 011 (REGUL R500)

у: ±0,10 %

у: ±0,11 %

от 0 до 1,6 МПа (k=1,88)

у: ±0,14 %

у: ±0,30 %

от 0 до 2,5 МПа (k=1,2)

у: ±0,14 %

у: ±0,26 %

от 0 до 2,5 МПа (k=1,2)

у: ±0,26 %

у: ±0,34 %

2000РС

AI 16 011 (REGUL R500)

у: ±0,22 %

у: ±0,23 %

ИК перепада давления

от 0 до130 кПа (k=1,92)

у: ±0,14 %

у: ±0,20 %

Метран-150 (4-20 мА)

у: ±0,075 %;

удоп: ±(0,02+0,03 •k) %, tk=10 °С

_

AI 16 011 (REGUL R500)

у: ±0,10 %

у: ±0,11 %

от 0 до 160 кПа (k=1,56)

у: ±0,14 %

у: ±0,19 %

Метрологические характеристики ИК ИС

Метрологические характеристики измерительных компонентов ИК ИС

Первичные ИП

Вторичная часть ИК ИС

Наименован ие ИК

Диапазоны измерений

Границы допускаемой погрешности

Тип (выходной сигнал)

Пределы допускаемой основной и дополнительной погрешности

Тип проме жу-точног о ИП

Тип модуля ввода/ вывода

Пределы допускаемой погрешности

в нормальн ых условиях

в рабочих условиях

в нормаль -ных условия х

в рабочих условия х

1

2

3

4

5

6

7

8

9

10

от 0 до 200 кПа (k=1,25)

у: ±0,14 %

у: ±0,18 %

Метрологические характеристики ИК ИС

Метрологические характеристики измерительных компонентов ИК ИС

Первичные ИП

Вторичная часть ИК ИС

Наименован ие ИК

Диапазоны измерений

Границы допускаемой погрешности

Тип (выходной сигнал)

Пределы допускаемой основной и дополнительной погрешности

Тип проме жу-точног о ИП

Тип модуля ввода/ вывода

Пределы допускаемой погрешности

в нормальн ых условиях

в рабочих условиях

в нормаль -ных условия х

в рабочих условия х

1

2

3

4

5

6

7

8

9

10

ИК уровня

от 0 до 2100 мм

Д: ±7,04 мм

Д: ±10,56 мм

Магнитэк (4-20 мА)

Д: ±3 мм;

Ддоп: ±0,35 мм, pk=10 кг/м3, уАоп: ±0,15 %

2000РС

AI 16 011 (REGUL R500)

у: ±0,22 %

у: ±0,23 %

от 0 до 1730 мм

Д: ±5,74 мм

Д: ±5,83 мм

ПМ (4-20 мА)

Д: ±3,5 мм;

Ддоп: ±0,2 мм, tk=10 °С, уАоп: ±0,2 %

_

AI 16 011 (REGUL R500)

у: ±0,10 %

у: ±0,11 %

ИК входных сигналов силы постоянного тока

от 4 до 20 мА

у: ±0,10 %

у: ±0,11 %

_

_

_

AI 16 011 (REGUL R500)

у: ±0,10 %

у: ±0,11 %

у: ±0,22 %

у: ±0,23 %

2000РС

у: ±0,22 %

у: ±0,23 %

у: ±0,13 %

у: ±0,14 %

ЛПА

у: ±0,13 %

у: ±0,14 %

ИК выходных сигналов силы постоянного тока

от 4 до 20 мА

у: ±0,10 %

у: ±0,11 %

_

_

_

AO 08 011 (REGUL R500)

у: ±0,10 %

у: ±0,11 %

Примечания:

1 Предел допускаемой основной погрешности определяется по формуле: —=—а^-цап—.

2 Предел допускаемой дополнительной погрешности определяется по формуле: Ддоп= (ддоП + ^Д^) ' --ос+0,5- (-ацп+ -^IAt).

3 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной

Метрологические характеристики ИК ИС

Метрологические характеристики измерительных компонентов ИК ИС

Первичные ИП

Вторичная часть ИК ИС

Наименован ие ИК

Диапазоны измерений

Границы допускаемой погрешности

Тип (выходной сигнал)

Пределы допускаемой основной и дополнительной погрешности

Тип проме жу-точног о ИП

Тип модуля ввода/ вывода

Пределы допускаемой погрешности

в нормальн ых условиях

в рабочих условиях

в нормаль -ных условия х

в рабочих условия х

1

2

3

4

5

6

7

8

9

10

вероятности, равной 0,95.

4 Приняты следующие обозначения:

k - коэффициент перенастройки, равный отношению максимального верхнего предела измерения к верхнему пределу измерения, на который настроен датчик;

у - приведенная погрешность, % (нормирующим значением принята разность между максимальным и минимальным значениями диапазона измерений);

Д - абсолютная погрешность, в единицах измеряемой величины;

Дали - абсолютная погрешность цифрового сигнала по протоколу HART, °С;

Дцап - абсолютная погрешность аналогового сигнала постоянного тока цифро-аналогового преобразователя, °С;

Дхс - абсолютная погрешность автоматической компенсации температуры свободных (холодных) концов термопары, °С;

удоп - дополнительная приведенная погрешность, % (нормирующим значением принята разность между максимальным и минимальным значениями диапазона измерений);

уАоп - дополнительная приведенная погрешность к диапазону выходного аналогового сигнала погрешности преобразования измеренного значения уровня в выходной аналоговый сигнал), %;

удаП - дополнительная приведенная погрешность аналогового сигнала постоянного тока цифро-аналогового преобразователя, %;

Ддоп - дополнительная абсолютная погрешность, в единицах измеряемой величины;

Ддоп - дополнительная абсолютная погрешность цифрового сигнала по протоколу HART, °С;

Дцап - дополнительная абсолютная погрешность аналогового сигнала постоянного тока цифро-аналогового преобразователя, °С;

Дt - разность между верхним и нижним пределами диапазона преобразования, °С;

Д1 - диапазон выходного аналогового сигнала постоянного тока, (Д1 =16 мА);

Itl - абсолютное значение температуры, °С, без учета знака;

tk - шаг температуры, с которой нормированы дополнительные погрешности, вызванные изменением температуры окружающего воздуха в диапазоне измеряемых температур, °С;

pk - шаг плотности рабочей жидкости, с которым нормированы дополнительные погрешности измерения уровня, вызванные отклонением плотности измеряемой среды от градировочного значения, кг/м3.

Метрологические характеристики ИК ИС

Метрологические характеристики измерительных компонентов ИК ИС

Первичные ИП

Вторичная часть ИК ИС

Наименован ие ИК

Диапазоны измерений

Границы допускаемой погрешности

Тип (выходной сигнал)

Пределы допускаемой основной и дополнительной погрешности

Тип проме жу-точног о ИП

Тип модуля ввода/ вывода

Пределы допускаемой погрешности

в нормальн ых условиях

в рабочих условиях

в нормаль -ных условия х

в рабочих условия х

1

2

3

4

5

6

7

8

9

10

5 Приняты следующие сокращения:

НСХ - номинальная статическая характеристика.

6 Границы допускаемой основной погрешности ИК при доверительной вероятности P=0,95 рассчитывают по формулам:

- абсолютная ДИК, в единицах измеряемой величины:

ДИК = ±1,1 ^Дгш + (^   1оо ) ,

где      ДПП   -    пределы основной абсолютной погрешности первичного ИП ИК, в единицах измеряемой величины;

Yai    -    пределы допускаемой основной приведенной к диапазону погрешности вторичной части ИК, %;

Хв    -    настроенный верхний предел измерений ИК, соответствующий значению силы постоянного тока 20 мА, в единицах

измеряемой величины;

Хн    -    настроенный нижний предел измерений ИК, соответствующий значению силы постоянного тока 4 мА, в единицах

измеряемой величины.

- приведенная уИК, %:

Уик = ±1,1- ^уПп + yAi ,

где      уПП   -    пределы допускаемой основной приведенной к диапазону погрешности первичного ИП ИК, %.

Наименование

Обозначение

Количество, шт./экз.

Система локальная измерительная автоматического управления ПРГ2 (ЛСАУ ПРГ-2) Якутской ГРЭС-2

_

1

Руководство по эксплуатации

ПРГ2.00.001.РЭ

1

Паспорт

005-G.S/2025.11С

1
