Источники питания АМО Е
| Номер в ГРСИ РФ: | 98747-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Shenzhen Guce Electronic Technology Co., Ltd., КИТАЙ |
Источники питания АМО Е (далее - источники питания) предназначены для воспроизведений напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98747-26 | ||||||||||||
| Действует | по 17.06.2031 | ||||||||||||
| Наименование | Источники питания | ||||||||||||
| Модель | АМО Е | ||||||||||||
| Модификации |
АМО Е231 АМО Е232 АМО Е233 АМО Е251 АМО Е252 АМО Е253 |
||||||||||||
| Приказы |
№1180 от
17.06.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | ddd82f2f-bc87-707b-fb9c-6b8a1c1fce67 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Shenzhen Guce Electronic Technology Co., Ltd., КИТАЙ, Room 1802, 18th Floor, Chuangzhi Indastrial Building, No. 1 Yingai Road, Langkou Community, Dalang Street, Longhua District, Shenzhen
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0005-2026 МП ГСИ. Источники питания АМО Е. Методика поверки.
(с 17.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98747-26: Описание типа
2026-98747-26.pdf
|
Скачать | 247.6 КБ | |
|
98747-26: Методика поверки
РВНЕ.0005-2026 МП
2026-mp98747-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Источники питания АМО Е (далее - источники питания) предназначены для воспроизведений напряжения и силы постоянного тока.
Описание
Принцип действия источников питания основан на преобразовании напряжения питающей сети в регулируемое стабилизированное выходное напряжение и силу постоянного тока.
Конструктивно источники питания выполнены в металлическом корпусе настольного исполнения с размещенными на передней панели цифровым индикатором выходных значений напряжения и силы постоянного тока, органами управления, а также выходными клеммами.
Источники питания выпускаются в шести модификациях АМО Е231, АМО Е232, АМО Е233, АМО Е251, АМО Е252, АМО Е253, отличающихся метрологическими и техническими характеристиками, а также конструктивными признаками.
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид источников питания с указанием серийного номера представлен на рисунках 1-2. Нанесение знака поверки на источники питания не предусмотрено. Пломбирование мест настройки (регулировки) источников питания не предусмотрено.
Цветовая гамма корпуса источников питания может быть изменена по решению изготовителя в одностороннем порядке.

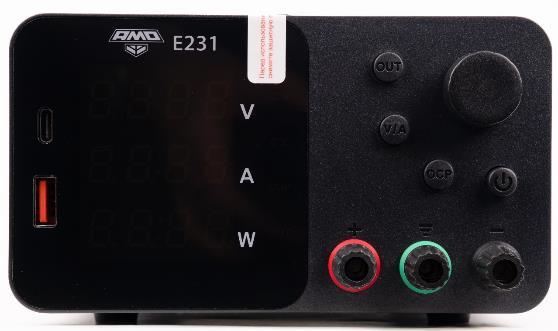

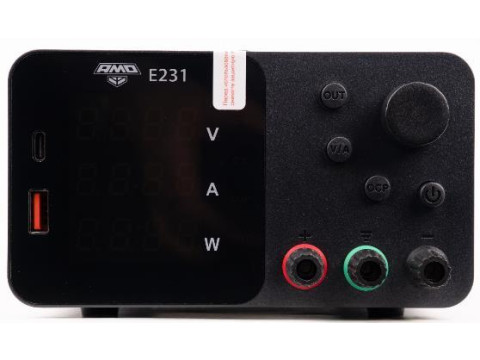

а) Вид спереди источников питания модификаций АМО Е231, АМО Е232, АМО Е233
Место нанесения серийного номера

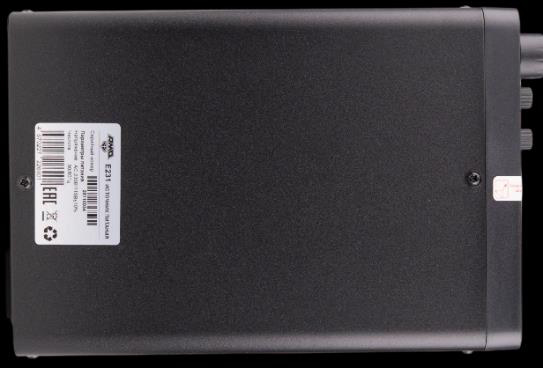

б) Вид сверху источников питания модификаций АМО Е231, АМО Е232, АМО Е233
Рисунок 1 - Общий вид источников питания модификаций АМО Е231, АМО Е232, АМО Е233 с указанием места нанесения серийного номера
INPUT: 115V/230V

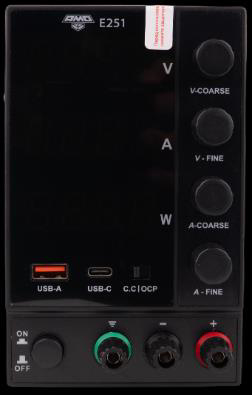

а) Вид спереди источников питания модификаций АМО Е251, АМО Е252, АМО Е253

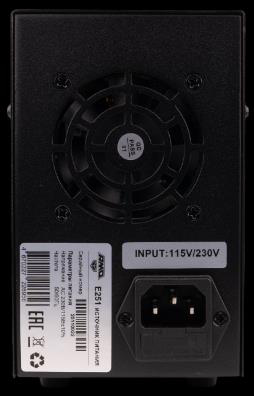

б) Вид сзади источников питания модификаций АМО Е251, АМО Е252, АМО Е253
Рисунок 2 - Общий вид источников питания модификаций АМО Е251, АМО Е252, АМО Е253 с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) источников питания состоит из встроенного ПО.
Конструкция источников питания исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики источников питания нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО источников питания приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.02 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока, В, для модификаций: - АМО Е231, АМО Е251, АМО Е232, АМО Е252 - АМО Е233, АМО Е253 |
от 0,01 до 30,00 от 0,01 до 60,00 |
|
Разрядность при воспроизведении напряжения постоянного тока, В |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±(0,005- Ueocnp+3 е.м.р.) |
|
Диапазон воспроизведений силы постоянного тока, А, для модификации: - АМО Е231, АМО Е251, АМО Е233, АМО Е253 - АМО Е232, АМО Е252 |
от 0,001 до 5,000 от 0,001 до 10,00 |
|
Разрядность при воспроизведении силы постоянного тока, А |
0,001 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
±(0,005- leocnp +3 е.м.р.) |
|
Нестабильность напряжения постоянного тока на выходе при изменении тока нагрузки, В |
±(0,005- Ueocnp+3 е.м.р.) |
|
Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке, А |
±(0,005- leocnp+3 е.м.р.) |
|
Уровень пульсации выходного напряжения постоянного тока (среднеквадратическое значение), мВ, не более, для модификаций: - АМО Е231, АМО Е251, АМО Е232, АМО Е252 - АМО Е233, АМО Е253 |
150 300 |
|
Уровень пульсации выходной силы постоянного тока (среднеквадратическое значение), мА, не более, для модификаций: - АМО Е231, АМО Е251, АМО Е232, АМО Е252 - АМО Е233, АМО Е253 |
25 50 |
|
Примечания: Ueocnp - воспроизводимое источником питания значение напряжения постоянного тока, В. 1воспр - воспроизводимое источником питания значение силы постоянного тока, А; е.м.р. - единица младшего разряда. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная выходная мощность, Вт, для модификации: - АМО Е231, АМО Е251 - АМО Е232, АМО Е252, АМО Е233, АМО Е253 |
150 300 |
|
Параметры электрического питания: - напряжение переменного тока при номинальном значении частоты 50 Гц, В |
115±10% 230±10 % |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более, для модификаций: - АМО Е231, АМО Е232, АМО Е233 - АМО Е251, АМО Е252, АМО Е253 |
150x240x90 190x145x90 |
|
Масса, кг, не более |
1,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до +40 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на источники питания не предусмотрено.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания |
АМО Е |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Комплект проводов с зажимами типа «крокодил» |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Работа с прибором» руководств по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
«Источники питания АМО Е. Стандарт предприятия».
