Осциллографы цифровые АКИП-4159
| Номер в ГРСИ РФ: | 98748-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Фирма "SIGLENT TECHNOLOGIES CO., Ltd.", Китай |
Осциллографы цифровые АКИП-4159 (далее - осциллографы) предназначены для измерений амплитудно-временных параметров электрических сигналов и исследования их формы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98748-26 | ||||||
| Действует | по 17.06.2031 | ||||||
| Наименование | Осциллографы цифровые | ||||||
| Модель | АКИП-4159 | ||||||
| Модификации |
АКИП-4159/1 АКИП-4159/2 АКИП-4159/3 |
||||||
| Приказы |
№1180 от
17.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 75c91427-500f-6df3-defc-35d82ec885ff | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«SIGLENT TECHNOLOGIES CO., LTD.», КИТАЙ, 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101
Поверка
| Методика поверки / информация о поверке |
МП-ПР-09-2026 ГСИ. Осциллографы цифровые АКИП-4159. Методика поверки.
(с 17.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98748-26: Описание типа
2026-98748-26.pdf
|
Скачать | 200.4 КБ | |
|
98748-26: Методика поверки
МП-ПР-09-2026
2026-mp98748-26.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Осциллографы цифровые АКИП-4159 (далее - осциллографы) предназначены для измерений амплитудно-временных параметров электрических сигналов и исследования их формы.
Описание
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой компактные моноблочные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, автоматическое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье, построение АЧХ), документирование результатов измерений.
Осциллографы выпускаются в следующих модификациях: АКИП-4159/1, АКИП-4159/2 и АКИП-4159/3. Модификации осциллографов различаются полосой пропускания (8, 13 и 16 ГГц).
Осциллографы имеют возможность активации аппаратных и программных опций, представленных в таблице 1.
На передней панели осциллографов расположены: емкостный сенсорный ЖК-дисплей, выход калибратора 1 кГц, выход калибратора перепада фронтов, входы аналоговых каналов, два разъема USB 3.0 для подключения внешних накопителей или клавиатуры/мыши и регуляторы управления и установки параметров.
На задней панели расположены: разъем сети питания, разъем для дистанционного управления USBTMC, разъем USB 3.0, LAN-разъем, вход внешней синхронизации, вход и выход опорного генератора, дополнительные функциональные входы/выходы.
Корпус осциллографа позволяет нанесение знака поверки на верхнюю панель в виде оттиска клейма или наклейки.
Серийный номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Для предотвращения несанкционированного доступа предусмотрена пломбировка в виде наклейки на стык верхней и задней панелей.
Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения серийного номера, знака поверки и схема пломбировки представлены на рисунке 2.
Надписи функциональных кнопок и пункты меню осциллографов могут быть на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса может отличаться от представленного на рисунках.

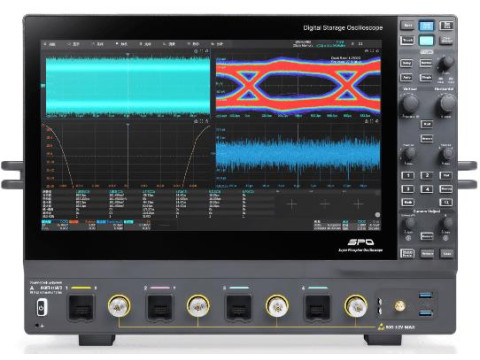

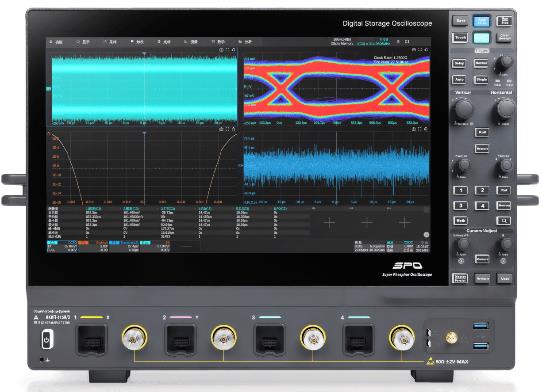

Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А)
ЬГ

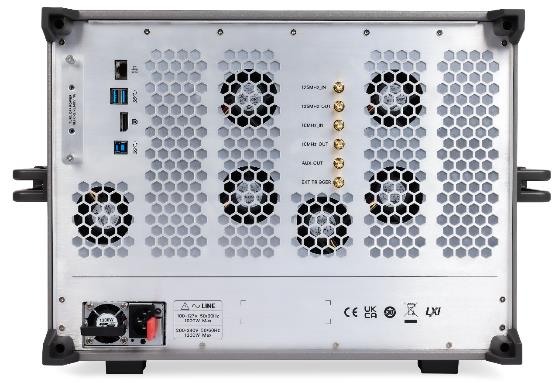

Рисунок 2 - Вид задней панели осциллографов, место пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г).
Таблица 1 - Опции и аксессуары для осциллографов АКИП-4159
|
Наименование |
Назначение |
|
SDS8000A-EJ |
Программная опция анализа глазковых диаграмм и джиттера |
|
SDS8000A-I2S |
Программная опция, синхронизация и декодирование I2S |
|
SDS8000A-1553B |
Программная опция, синхронизация и декодирование MIL-STD-1553B |
|
SDS8000A-FlexRay |
Программная опция, синхронизация и декодирование FlexRay |
|
SDS8000A-CANFD |
Программная опция, синхронизация и декодирование CAN FD |
|
SDS8000A-CANXL |
Программная опция, синхронизация и декодирование CAN XL |
|
SDS8000A-SENT |
Программная опция, синхронизация и декодирование SENT |
|
SDS8000A-Manch |
Программная опция, декодирование манчестерского кода (Manchester) |
|
SDS8000A-USB2 |
Программная опция, декодирование USB 2.0 |
|
SDS8000A-ARINC |
Программная опция, синхронизация и декодирование ARINC 429 |
|
SDS8000A- SPACEWIRE |
Программная опция, декодирование SpaceWire |
|
SDS8000A-SPMI |
Программная опция, декодирование SPMI. |
|
SDS8000A-CT-USB2 |
Программная опция тестирования на соответствие стандарту USB 2.0 |
|
SDS8000A-CT-USB3 |
Программная опция тестирования на соответствие стандарту USB 3.2 |
|
SDS8000A-CT-10BASE-T1S |
Программная опция тестирования на соответствие стандарту 10M Automotive Ethernet (10BASE-T1S) |
|
SDS8000A-CT-100BASE-T1 |
Программная опция тестирования на соответствие стандарту 100M Automotive Ethernet (100BASE-T1) |
|
SDS8000A-CT-1000BASE-T1 |
Программная опция тестирования на соответствие стандарту 1000M Automotive Ethernet (1000BASE-T1 |
|
SDS8000A-CT- 2.5/5/10GBASE-T |
Программная опция тестирования на соответствие стандартам 2.5G/5G/10G Ethernet |
|
SDS8000A-CT-DP |
Программная опция тестирования на соответствие стандарту MIPI D-PHY |
|
SDS8000A-CT-DDR |
Программная опция тестирования на соответствие стандартам DDR2/DDR3/DDR3L/DDR4 |
|
SDS8000A-CT-PCIE |
Программная опция тестирования на соответствие стандартам PCIe 1.0/2.0 |
|
SAG1021I |
Внешний модуль генератора сигналов (ФГ+СПФ) |
Программное обеспечение
Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Характеристики ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.1.1.0.0.11) |
|
Примечания: 1) - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО». | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Входное сопротивление, Ом |
50 (±3 %) | |
|
Диапазон установки коэффициентов отклонения (Ко), мВ/дел |
от 1 до 1-103 | |
|
Максимальное входное напряжение, В - напряжение переменного тока (среднее квадратическое значение) |
2 | |
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения (5ко), % - при Ко от 1 до 2 мВ/дел - при Ко от 5 мВ/дел до 1 В/дел |
±1,5 ±0,5 | |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В и импульсного напряжения частотой до 100 кГц, мВ - при Ко от 1 до 2 мВ/дел - при Ко от 5 мВ/дел до 1 В/дел |
±(0,01 • 5Ко-8[дел]-Ко[мВ/дел]+1 ) ±(0,01 • 5Ко-8[дел]-Ко[мВ/дел]+1 ) | |
|
Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения, В |
от 1 до 30 мВ/дел включ. |
±0,5 |
|
св. 30 до 50 мВ/дел включ. |
±0,8 | |
|
св. 50 до 100 мВ/дел включ. |
±1,5 | |
|
св. 100 до 150 мВ/дел |
±2,5 | |
|
св. 150 мВ/дел до 1 В/дел |
±5 | |
|
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ |
±(0,01-|исм|+0,0002-|ипр|+ +0,005 -8[дел] -Ко[мВ/дел]+1) | |
|
Полоса пропускания по уровню минус 3 дБ, ГГц, не менее - модификация АКИП-4159/1 - модификация АКИП-4159/2 - модификация АКИП-4159/3 |
8 13 16 | |
|
Время нарастания переходной характеристики, пс, не более - модификация АКИП-4159/1 - модификация АКИП-4159/2 - модификация АКИП-4159/3 |
55 38 32,5 | |
|
Диапазон установки коэффициентов развертки, с/дел |
от 2 -10’11 до 1-103 | |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f) |
±Г10-7 | |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов |
±(6F•Tизм+1/Fд) | |
Примечания:
Ко - значение коэффициента отклонения, мВ/дел;
исм - установленное значение напряжения смещения, мВ;
ипр - конечное значение диапазона установки напряжения смещения, мВ;
6f - относительная погрешность частоты внутреннего опорного генератора;
Тизм - измеренный временной интервал, с;
Fg - частота дискретизации, Гц.
Таблица 4 - Метрологические и технические характеристики функционального генератора (опция)
|
Наименование характеристики |
Значение |
|
Основные формы сигнала1) |
синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная |
|
Количество каналов |
1 |
|
Выходное сопротивление, Ом |
50 (±2 %) |
|
Диапазон частот, Гц, для форм сигнала: - синусоидальный - прямоугольный, импульсный - треугольный (пилообразный) - шум (-3 дБ) - произвольный |
от Г10-6 до 5 -107 от Г10-6 до 1-107 от Г10-6 до 3 -105 не менее 5-107 от Г10-6 до 5-106 |
|
Разрешение по частоте, Гц |
Г10-6 |
|
Частота дискретизации для сигналов произвольной формы, МГц |
125 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±540-5 |
|
Диапазон установки выходного напряжения (размах от пика до пика), В - на нагрузке 50 Ом - на нагрузке 1 МОм |
от 240-3 до 3 от 440-3 до 6 |
|
Диапазон установки постоянного напряжения и напряжения смещения Ucm2), В - на нагрузке 50 Ом - на нагрузке 1 МОм |
±1,5 ±3 |
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ |
±(0,07JUcm|+3) |
|
Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 10 кГц на нагрузке 50 Ом, мВ |
±(0,07-Густ+3) |
|
Неравномерность амплитудно-частотной характеристики относительно уровня сигнала частотой 10 кГц (при выходном напряжении не менее 2,5 В (размах)), дБ, не более |
±2 |
|
Примечания: 1) Дополнительно имеются 45 встроенных форм сигнала; 2) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |Гсм|<имакс-иуст/2, где Гмакс - верхний предел установки выходного напряжения, мВ; Густ - установленный уровень выходного напряжения (размах), мВ; Ucm - установленный уровень постоянного напряжения или напряжения смещения (абсолютное значение), мВ. | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Число измерительных аналоговых каналов |
4 |
|
Разрешение по вертикали (АЦП), бит |
12 |
|
Максимальная частота дискретизации на канал в реальном времени, ГГц |
40 |
|
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
1200 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
442,5x461x329,5 |
|
Масса, кг, не более |
26,5 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха %, не более |
от 0 до +50 90 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится на переднюю панель осциллографов методом печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Осциллограф цифровой |
АКИП-41591) |
1 |
|
Сетевой кабель |
- |
1 |
|
USB кабель |
- |
1 |
|
Адаптер |
FF 2,92 мм |
4 |
|
Руководство по эксплуатации |
- |
1 |
|
1) - модификация по заказу | ||
Сведения о методах измерений
приведены в разделе «Подготовка осциллографа к работе» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия «Осциллографы цифровые АКИП-4159».
