Метеостанции РМ-2025
| Номер в ГРСИ РФ: | 98749-26 |
|---|---|
| Категория: | Метеостанции |
| Производитель / заявитель: | ЗАО НПО "Аквастандарт", г.С.-Петербург |
Метеостанции РМ-2025 (далее - метеостанции) предназначены для измерений температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока (ветра).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98749-26 | |||||||||
| Действует | по 17.06.2031 | |||||||||
| Наименование | Метеостанции | |||||||||
| Модель | РМ-2025 | |||||||||
| Модификации |
РМ-2025-С РМ-2025-СН |
|||||||||
| Приказы |
№1180 от
17.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8b605030-efe3-bda7-b5b6-ab3cd6b7e3bb | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НПО «Аквастандарт», РОССИЯ, 199397, г. Санкт-Петербург, ул. Беринга, 38, литера Б, помещ. 6-Н, ком. №№ 2,5-12
Поверка
| Методика поверки / информация о поверке |
МП 254-0272-2026 ГСИ. Метеостанции РМ-2025. Методика поверки.
(с 17.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98749-26: Описание типа
2026-98749-26.pdf
|
Скачать | 206.7 КБ | |
|
98749-26: Методика поверки
МП 254-0272-2026
2026-mp98749-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Метеостанции РМ-2025 (далее - метеостанции) предназначены для измерений температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока (ветра).
Описание
Конструктивно метеостанции состоят из корпуса (центрального блока) и подключаемого к нему измерительного блока. В центральный блок встроен первичный измерительный преобразователь (далее - ПИП) атмосферного давления, контроллер, дисплей, модуль электропитания и средств, обеспечивающих передачу данных по цифровым каналам связи. Измерительный блок включает в себя ПИП температуры и влажности воздуха, и в зависимости от исполнения - ПИП скорости воздушного потока или ПИП скорости и направления воздушного потока. Электронная схема центрального блока метеостанции принимает сигналы от ПИП и обрабатывает их с помощью контроллеров и встроенного программного обеспечения, отображая полученные данные на дисплее РМ-2025.
Метеостанции выпускаются в двух исполнениях: РМ-2025-С, РМ-2025-СН. Исполнения метеостанций отличаются наличием измерительного канала направления воздушного потока у метеостанции в исполнении РМ-2025-СН.
Перечень ПИП метеостанции представлен в таблице 1.
Таблица 1 - Перечень ПИП метеостанции
|
Измерительный канал |
ПИП |
|
температуры и влажности воздуха |
ДТВЦ-4 |
|
скорости воздушного потока |
ДСВ-1 |
|
атмосферного давления |
ДАДЦ-4 |
|
скорости и направления воздушного потока |
ДСНВАЦ-8 |
Принцип действия:
- при измерении температуры и относительной влажности воздуха основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и температурной зависимости электрического сопротивления платины от температуры;
- при измерении атмосферного давления основан на преобразовании изменений емкости керамического конденсатора с помощью контроллеров и встроенного программного обеспечения в электрические сигналы, поступающие от электронной схемы ПИП и передающиеся в линию связи;
- при измерении скорости и направления воздушного потока ультразвуковым ПИП основан на измерении времени прохождения ультразвукового сигнала между парами приемопередатчиков;
- при измерении скорости воздушного потока механическим ПИП основан на преобразовании вращения чашек ПИП в количество импульсов и передачи их для обработки в центральный блок.
Нанесение знака поверки на метеостанцию не предусмотрено.
Серийный номер, в виде цифрового обозначения, состоящий из шести арабских цифр, указывается в формуляре на метеостанцию, а также на наклейке методом цифровой печати, расположенной на корпусе метеостанции.
Пломбирование метеостанции осуществляется при помощи защитной наклейки.

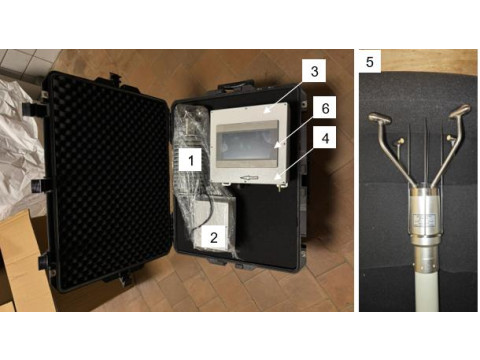

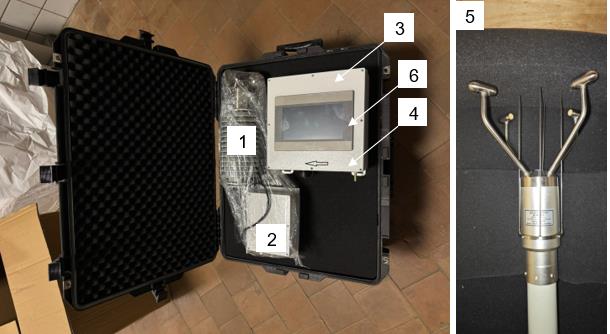

Общий вид метеостанции с указанием мест нанесения серийного номера, знака утверждения типа и защитной наклейки представлено на рисунке 1.
1 - ПИП скорости воздушного потока (ветра) ДСВ-1;
2 - ПИП ДТВЦ-4, встроенный в измерительный блок;
3 - ПИП ДАДЦ-4, встроенный в центральный блок;
4 - место нанесения серийного номера и знака утверждения типа;
5 - ПИП ДСНВАЦ-8;
6 - место нанесения защитной наклейки
Рисунок 1 - Общий вид метеостанции с указанием мест нанесения серийного номера, знака утверждения типа и защитной наклейки
Программное обеспечение
Метеостанции имеют встроенное программное обеспечение (далее - ПО) «ГМП-26», которое обеспечивает сбор, обработку, проверку состояния, настройку метеостанции.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
ГМП-26 |
|
Номер версии (идентификационный номер) ПО |
0.5.х* |
|
*Обозначение «х» не относится к метрологически значимой части ПО, может принимать значения от 0 до 9 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнение метеостанции РМ-2025 |
РМ-2025-С |
РМ-2025-СН |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,4 до 40,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: - в диапазоне от 0,4 до 5 м/с включ.; - в диапазоне св. 5 до 20 м/с включ.; - в диапазоне св. 20 до 40 м/с |
±0,2 ±(0,2+0,05^1)) ±(0,2+0,1-V1)) |
±0,3 ±(0,2+0,1-V1)) ±(0,2+0,15-V1)) |
|
Диапазон измерений направления воздушного потока |
- |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
- |
±10° |
|
Диапазон измерений температуры воздуха, °С |
от -70,0 до +60,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С - в диапазоне от - 70 до - 30 °С включ.; - в диапазоне св. - 30 до +60 °С |
±0,4 ±0,2 | |
|
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100,0 | |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне от 0 до 90 % включ.; - в диапазоне св. 90 до 100 %; |
±3,0 ±5,0 | |
|
Диапазон измерений атмосферного давления, гПа |
от 500,0 до 1100,0 | |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
± 0,4 | |
|
1) Измеренное значение скорости воздушного потока, м/с | ||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная потребляемая мощность, включая обогрев, Вт, не более |
90 |
|
Параметры электрического питания: -напряжение переменного тока, В - частота, Гц |
от 198 до 242 от 49 до 51 |
|
Интерфейсы связи |
RS-485 |
|
Габаритные размеры, блока центрального, мм, не более: -высота -ширина -длина |
100 250 250 |
|
Габаритные размеры, блока измерительного, мм, не более: -высота -ширина -длина |
80 130 290 |
|
Масса, кг, не более: - блока центрального - блока измерительного |
4 4 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % |
от -70 до +70 до 100 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на корпус метеостанции (центральный блок) в виде наклейки и на титульный лист руководства по эксплуатации ДПША460546.008РЭ и формуляра ДПША460546.008ФО типографским способом.
Комплектность
Таблица 6 - Комплектность метеостанции
|
Наименование |
Обозначение |
Количество |
|
Метеостанция в составе: |
РМ-2025 (исполнение РМ-2025-С) РМ-2025 (исполнение РМ-2025-СН) |
1 шт. |
|
- ПИП температуры и влажности воздуха |
ДТВЦ-4 |
1 шт. |
|
- ПИП скорости воздушного потока |
ДСВ-11) |
1 шт. |
|
- ПИП атмосферного давления |
ДАДЦ-4 |
1 шт. |
|
- ПИП скорости и направления воздушного потока |
ДСНВАЦ-82) |
1 шт. |
|
- Кабель питания |
Filum FL-PC16-EU-C13-5M CEE 7/7-С13 |
1 шт. |
|
- Кабель связи |
Кабель силиконовый SiHF 12G0.5 |
1 шт. |
|
Формуляр |
ДПША.460546.008ФО |
1 экз. |
|
Руководство по эксплуатации |
ДПША.460546.008РЭ |
1 экз. |
|
1) Применяется в составе метеостанции исполнения РМ-2025-С 2) Применяется в составе метеостанции исполнения РМ-2025-СН | ||
Сведения о методах измерений
приведены в разделе 3 «Устройство и работа РМ-2025» документа ДПША. 460546.008РЭ «Метеостанция РМ-2025. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 147 от 29.01.2026;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’2 - 1-107 Па, утвержденная приказом Росстандарта № 2667 от 05.12.2025;
ДПША 460546.008ТУ «Метеостанции РМ-2025. Технические условия».
