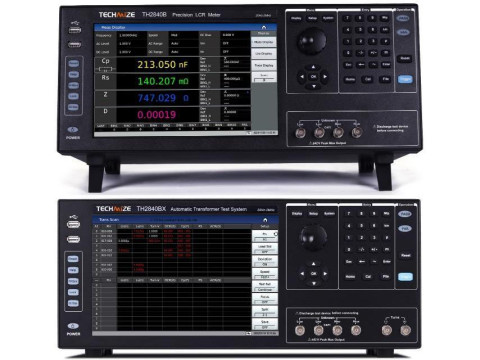

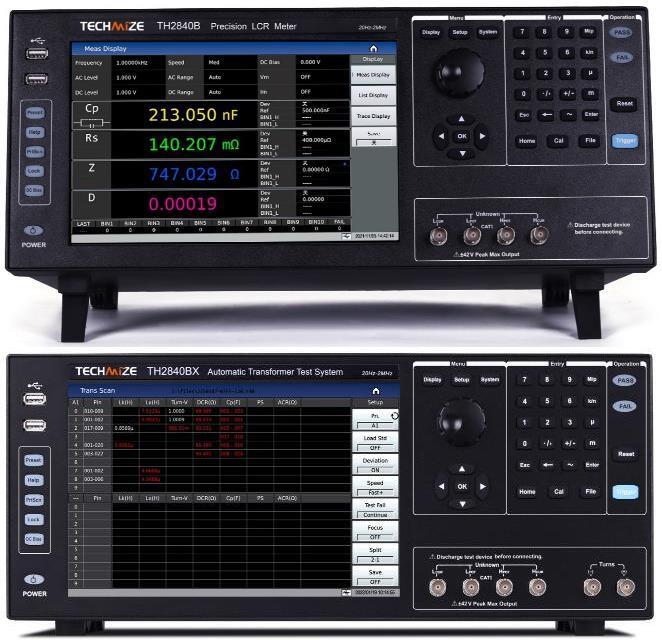

Измерители RLC TH2840

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже V1.0.0

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц

для модификаций TH2840A, TH2840AX, TH2840NX для модификаций TH2840B, TH2840BX

от 20 до 5-105 от 20 до 2406

Минимальное разрешение, мГц

1

Пределы допускаемой относительной погрешности установки частоты, %

±0,01

Уровень тест-сигнала

- напряжение переменного тока, Вскз TH2840A, TH2840AX, TH2840NX

TH2840B, TH2840BX при частоте напряжения от 20 до 1 МГц включ. св. 1 МГц до 2 МГц

- сила переменного тока, мАскз

от 0,005 до 20

от 0,005 до 20

от 0,005 до 15

от 0,05 до 100

Пределы абсолютной погрешности установки уровня тестового сигнала по напряжению переменного тока, В

при установленном уровне

до 2 Вскз включ.

св. 2 Вскз

±(0,1-иВЫх+2 мВ)

±(0,1-иВЫх+5 мВ)

Выходное сопротивление источника сигнала, Ом

30, 100

Диапазон измерений:

сопротивление переменному току, Ом сопротивление постоянному току, Ом проводимость, См фазовый сдвиг, градус фазовый сдвиг, рад

емкость, Ф

индуктивность, Гн тангенс угла потерь добротность коэффициент трансформации

от 1 до 1-106 от 0,Г10-5 до 99,9999-106 от 1-10’11 до 99,9999 от -179,999 до +179,999 от -3,14159 до +3,14159 от 1 -10-10 до 1-10’6 от 0,01-10’6 до 1,00 от 1-10-5 до 9,99999 от 1-10-5 до 99999,9 от 0,001 до 1000

Пределы допускаемой относительной погрешности измерений сопротивления переменному току1), проводимости2), емкости, индуктивности, %

Ае = ±[A • At + (Ка + КЬ + KJ • 100 % + + Kd + Kf] • Kt3)

Пределы допускаемой абсолютной погрешности измерений добротности:

если Q • De <1

Q2 •De

Qe = ±—  —

Qe - 1 + Q • De

Пределы допускаемой абсолютной погрешности измерений фазового сдвига, градус

_ 180 Ae °e = V • Ton

Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь:

если D <0,1

если D >0,1

De = ±(4)

De = ±(Teh1+D)

Пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току, Ом

±(R • (w • (1 + R/5 МОм

+ 16 мОм/R))

+ 0,2 мОм)

1

2

Диапазон установки уровня постоянного смещения

Udc, в

±40

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения Udc, В, при установленном уровне до 2 В включ. св. 2 В

±0,01-|Udc|+0,005

±0,02-|Udc|+0,008

Примечания:

1) - если D<0,1, пределы допускаемой абсолютной погрешности измерений активного сопротивления определяются по формулам:

D        । Rp^De

параллельная схема замещения Rpe = ± ^^^";

i ,         1

последовательная схема замещения Rse = X • De, где X = 2 • п • f • L = 2п^ с ;

2) - если G>0,1, пределы допускаемой абсолютной погрешности измерений активной проводимости, при D <0,1, определяются по формуле:

___   __  1 1  1

Ge= В - De, где В = 2 • п • f • С = 2^^ ;

3) - при измерении C, L, X, B, если D>0,1, пределы допускаемой погрешности Ae следует умножить на V1 + D2 ; при измерении Rp, Rs, G, если Q>0,1, пределы допускаемой погрешности Ae следует умножить на -Д + Q2 ;

A - базовая погрешность (таблица 3);

Al - поправочный коэффициент, обусловленный уровнем тест-сигнала (таблица 4);

Ka, Kb - коэффициент коррекции импеданса (таблица 5);

Kc - коэффициент коррекции, обусловленный соотношением частоты тестового сигнала и частоты калибровки (таблица 7);

Kd - коэффициент коррекции, обусловленный длинной измерительных проводов (таблица 8);

Kf - коэффициент коррекции, обусловленный применением сортировщика компонентов (таблица 6);

Kt - коэффициент температурной коррекции (таблица 9);

W - поправочный коэффициент, при скорости измерений «Быстро» - 0,5, при скорости измерений «Медленно/Средне» - 0,25;

R - измеренное значение сопротивление, Ом;

Rp - измеренное значение активного сопротивления (параллельная схема замещения), Ом;

Rs - измеренное значение активного сопротивления (последовательная схема замещения), Ом;

X - измеренное значение реактивного сопротивления, Ом;

G - измеренное значение активной проводимости, См;

B - измеренное значение реактивной проводимости, См;

L - измеренное значение индуктивности, Гн;

C - измеренное значение емкости, мкФ;

D - измеренное значение тангенса угла потерь;

Q - измеренное значение добротности;

f - частота тестового сигнала, Гц.

Вскз - среднеквадратичное значение напряжения тест-сигнала;

мАскз - среднеквадратичное значение тока тест-сигнала.

Значение полного сопротивления

Частота измерительного сигнала

от 20 до 50 Гц включ.

св.50 до 100 Гц включ.

св.100 Гц до 10 кГц включ.

св.10 до 100 кГц включ.

св. 100 до 150 кГц включ.

св. 150 до 300 кГц включ.

св. 300 до 500 кГц включ.

св. 500 до 800 кГц включ.

св. 800 кГц до 2 МГц включ.

от 1 до 3 Ом включ.

0,251) (0,35)2)

0,25 (0,35)

0,25 (0,35)

0,25 (0,35)

0,25 (0,35)

0,25 (0,35)

0,25 (0,35)

2 (2,5)

5

(6)

св. 3 до 10 Ом включ.

0,25 (0,35)

0,1 (0,25)

0,1 (0,25)

0,1 (0,25)

0,1 (0,25)

0,25 (0,35)

0,65 (1)

2 (2,5)

5

(6)

от 10 до 15 Ом включ.

0,25 (0,35)

0,1 (0,25)

0,1 (0,25)

0,1 (0,25)

0,1 (0,25)

0,25 (0,35)

0,65 (1)

2 (2,5)

2 (2,5)

св. 15 Ом до 10 кОм включ.

0,25 (0,35)

0,1 (0,25)

0,05 (0,1)

0,05 (0,1)

0,1 (0,25)

0,25 (0,35)

0,65 (1)

0,65 (1)

2 (2,5)

св. 10 до 32 кОм включ.

0,25 (0,35)

0,1 (0,25)

0,05 (0,1)

0,05 (0,1)

-

-

-

-

-

св.32 до100 кОм включ.

0,25 (0,35)

0,1 (0,25)

0,05 (0,1)

0,1 (0,25)

-

-

-

-

-

св. 100 до 320 кОм включ.

0,25 (0,35)

0,1 (0,25)

0,05 (0,1)

-

-

-

-

-

-

св.320 до 600 кОм включ.

0,25 (0,35)

0,1 (0,25)

0,1 (0,25)

-

-

-

-

-

-

св. 600 кОм до 1 МОм включ.

0,25 (0,35)

0,25 (0,35)

0,25 (0,35)

-

-

-

-

-

-

Таблица 4 - Поправочный коэф(

шциент Ai, обусловленный уровнем тест-сигнала

Диапазоны уровня тестового сигнала

от 5 до 50 мВ включ.

св. 50 до 200 мВ включ.

св. 200 до 500 мВ включ.

св. 500 мВ до 1 В включ

св. 1 до 2 В включ.

св. 2 до 20 В включ.

Al

0,125

У

2,5

0,5

ТТ

1

у

4

Скорость

Частота

Ka

Kb

fm < 1,2

/Ы0-3\

0,2

H)-J

5

100

IZml • (0,3 • 10

Q /    0,07\

M1+—)• 5     A

100

кГц

\ |Zm| )

zm

zm

1,2 кГц < < fm < < 8 кГц

/1•10-

3>l

|Zm|

• (1 •

0,07

10)У+ДГ)

Медленн о/Средне

8 кГц < < fm < < 150 кГц

( |Zm|

7 (1+J

|Zm|

• (3 •

0,07

10H1+v)

150 кГц <

/1 • 10-

3) • (3 + 0,2)

|Zm|

(10

0,07

10-Я1+—

)

< fm <

< 1 МГц

\ |Zm|

)(3+ J

1 МГц < < fm < < 2 МГц

^•10-3V,^0’2

)

|Zm| •

(100

•10-’)<1 + 007

k |Zm|

/ v к

fm < 1,2 кГц

/2,5 • 10-3\ ( IZml )

/    0,4\

VW, 5

100 zm

|Zm| • (0,6 • 10

-M1+v);

100 zm

1,2 кГц < < fm < < 8 кГц

/2,5 • 10

(   IZml

-3\ /„   0,4

H1+VS

)

|Zm

| (2

10-’)<1+0Г)

Быстро

8 кГц < < fm < < 150 кГц

|Zm

| (6

10-М1+у1)

150 кГц < < fm < < 1 МГц

/2,5 • 10

\ |Zm|

-3\ /    0,4

H2+V,

)

|Zm|

(20

•10-9)<1+0Г)

1 МГц < < fm < < 2 МГц

/2,5 • 10" \ |Zm|

-И-?

|Zm|

(100

•10-M1+v

)

Длина тестового кабеля, м

0 (тестовая площадка)

1

2

Поправочные значения

0

0,0005

0,0010

Длина тестового кабеля, м

0 (тестовая площадка)

1

2

до 100 кГц включ.

1

1+5-F

1+10-F

св. 100 до 300 кГц включ.

1

1+2-F

1+4-F

св. 300 кГц до 2 МГц включ.

1

1+0,5-F

1+1-F

Примечание:

F - частота тестового сигнала, МГц

Критерий

Значение коэффициента

Устройство не применяется

0

Устройство применяется

0,2

Частота тестового сигнала

Значения

Частота измерения совпадает с частотой для калибровки ХХ/КЗ (компенсация начального импеданса)

0

Частота измерения не совпадает с частотой для калибровки ХХ/КЗ (компенсация начального импеданса)

0,0003

Примечание:

Набор частот калибровки ХХ/КЗ указан в руководстве по эксплуатации.

Уровень тестового сигнала

Длина тестового кабеля, м

1

2

4

до 2 В включ.

2,5-10’4-(1+50-F)

5-10’4-(1+50-F)

Г10’3-(1+50Т)

свыше 2 В

2,5-1Q-3-(1+16-F)

5^10-3<1+16^F)

Г10-2<1+16Т)

Примечание:

F - частота тестового сигнала, МГц

Температура (°С)

от 0 до 18 включ.

св. 18 до 28 включ.

св. 28 до 40 включ.

Kt

4

1

4

Наименование характеристики

Значение

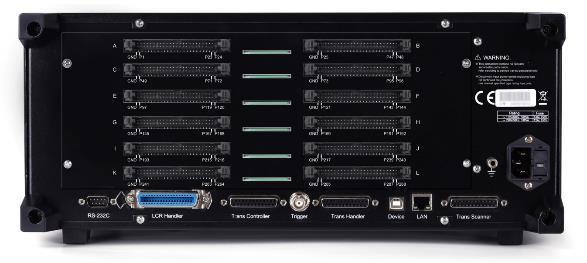

Число точек подключения обмоток трансформатора (только TH2840NX): - встроенный сканер стандартно опция

- внешний сканер (опция)

48 от 96 до 288 20

Габаритные размеры (ширинахвысотахглубина), мм TH2840A, TH2840B, TH2840AX, TH2840BX TH2840NX

430x177x265

430x177x405

Масса, кг, не более

TH2840A, TH2840B, TH2840AX, TH2840BX

TH2840NX

11,0

17,0

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

от 198 до 242 от 47 до 63

Потребляемая мощность, В^А, не более

130

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от +18 до +28 70 от 84,0 до 106,7

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от 0 до +40 90 от 84,0 до 106,7

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

10000

Наименование

Обозначение

Количество, шт.

Измеритель RLC

TH28401)

1

Сетевой шнур питания

-

1

Измерительный 4-х пр. кабель-адаптер (Кельвин, 4-BNC х 2 «крокодила»)

-

1

Руководство по эксплуатации CD-диск

-

1

1) - в зависимости от заказа
