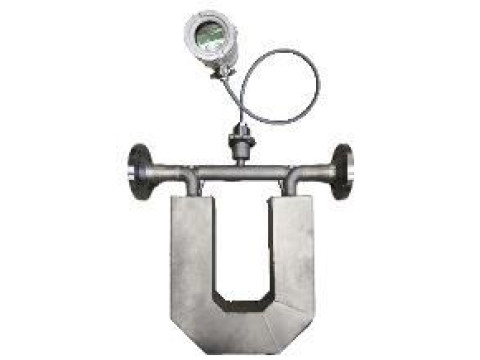

Расходомеры кориолисовые ИНМАСС
| Номер в ГРСИ РФ: | 98753-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Инвард-TS, г. Рязань |
Расходомеры кориолисовые ИНМАСС (далее расходомеры) предназначены для измерений массового расхода (массы), объемного расхода (объема) жидкости, в том числе нефти, массового расхода (массы) газа, объема и объемного расхода газа при рабочих условиях без учета методической погрешности определения плотности газа, температуры жидкости и газа, а также плотности жидкости и могут использоваться в системах коммерческого учёта и измерительных системах.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98753-26 | |||||||||||||||||||||
| Действует | по 17.06.2031 | |||||||||||||||||||||
| Наименование | Расходомеры кориолисовые | |||||||||||||||||||||
| Модель | ИНМАСС | |||||||||||||||||||||
| Модификации |
условное обозначение ИНМАСС-Х1-Х2-Х3-Х4-Х5-Х6-Х7, где: Х1 – конструктивное исполнение расходомера (одноблочное или многоблочное) Х2 – номинальный диаметр DN в соответствии с ГОСТ 28338–89 (от DN 5 до DN 300) Х3 – верхний предел измерений массового расхода, кг/ч Х4 – значение максимального рабочего давления (0,25; 0,40; 0,60; 1,00; 1,60; 4,00; 6,30; 10,00; 16,00; 25,00 МПа и более по требованиям заказа) Х5 – диапазон рабочей температуры измеряемой среды (в соответствии с внутренней технической документацией изготовителя) Х6 – пределы относительной погрешности измерений массового расхода (±0,10; ±0,15; ±0,20; ±0,25; ±0,50 %) Х7 – иные знаки и символы, не влияющие на метрологические характеристики расходомера На испытания представлены: ИНМАСС-2-10-700-4,0-Н195-0,50 ИНМАСС-2-10-1200-1,0-Н195-0,10 ИНМАСС-2-25-4600-0,6-В250-0,10 ИНМАСС-1-50-51000-0,25-Н195-0,10 ИНМАСС-2-100-550000-6,3-В250-0,10 ИНМАСС-2-150-550000-6,3-В250-0,10 |
|||||||||||||||||||||
| Приказы |
№1180 от
17.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8ff6e1ea-3867-f66f-a9b1-afe84c118743 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «Инвард», РОССИЯ, 390000, Рязанская обл., г. Рязань, улица Маяковского, дом 1а, помещ. 51
Поверка
| Методика поверки / информация о поверке |
РТ-МП-424-208-2026 ГСИ. Расходомеры кориолисовые ИНМАСС. Методика поверки.
(с 17.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
при измерении расхода и/или количества жидкости
4 года
при измерении расхода и/или количества газа
1 год
при измерении расхода и/или количества нефти
1 год
канал измерения плотности
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98753-26: Описание типа
2026-98753-26.pdf
|
Скачать | 291.4 КБ | |
|
98753-26: Методика поверки
РТ-МП-424-208-2026
2026-mp98753-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Расходомеры кориолисовые ИНМАСС (далее расходомеры) предназначены для измерений массового расхода (массы), объемного расхода (объема) жидкости, в том числе нефти, массового расхода (массы) газа, объема и объемного расхода газа при рабочих условиях без учета методической погрешности определения плотности газа, температуры жидкости и газа, а также плотности жидкости и могут использоваться в системах коммерческого учёта и измерительных системах.
Описание
Принцип измерений расхода основан на использовании сил Кориолиса, возникающих в колебательной системе. Силы Кориолиса действуют на поток жидкости, двигающейся по двум трубкам чувствительного элемента (далее - ЧЭ) первичного преобразователя (далее - ПП). Трубки колеблются с резонансной частотой, задаваемой генератором колебаний. Генератор колебаний расположен в центре ЧЭ. Измеренную информацию принимают два приемника, расположенные в разных концах ЧЭ. Фазовые смещения между частотами колебаний противоположных концов трубок ЧЭ пропорциональны массовому расходу измеряемой. Значение плотности измеряемой среды обратно пропорционально резонансной частоте колебаний трубок ЧЭ.
Расходомеры имеют одноблочное и многоблочное конструктивные исполнения.
Расходомеры многоблочного исполнения состоят из ПП, кабеля связи, блока электронного (далее - БЭ).
Расходомеры одноблочного исполнения состоят из ПП, конструктивно совмещенного с БЭ.
ПП расходомера состоит из ЧЭ, выполненного в защитном кожухе, интегрированном в конструкцию ПП, и узла присоединения ПП к трубопроводу.
По способу присоединения к трубопроводу ПП в зависимости от заказа изготавливают фланцевое, сварное, резьбовое или иное присоединение.
БЭ расходомера управляет измерительным процессом, осуществляет обработку измеренных сигналов, вычисление параметров (массовый и объемный расход, объем, массу, плотность и температуру измеряемой среды), формирование выходных сигналов и непрерывную диагностику.
БЭ имеет жидкокристаллический дисплей и элементы управления в виде кнопок.
Расходомеры изготавливают в общепромышленном и взрывозащищенном исполнении.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
В зависимости от условий эксплуатации расходомеры имеют модификации (исполнения) отличающиеся конструкцией, номинальным диаметром DN, верхним пределом измерений, значением рабочего давления измеряемой среды, диапазоном температур измеряемой среды и погрешностью измерений массового расхода.
Условное обозначение расходомера:
Расходомер кориолисовый ИНМАСС-Х1-Х2-Х3-Х4-Х5-Х6-Х7, где
Х1 - конструктивное исполнение расходомера (одноблочное или многоблочное);
Х2 - номинальный диаметр DN в соответствии с ГОСТ 28338-89 (от DN 5 до DN 300).
Х3 - верхний предел измерений массового расхода, кг/ч.
Х4 - значение максимального рабочего давления (0,25; 0,40; 0,60; 1,00; 1,60; 4,00; 6,30; 10,00;
16,00; 25,00 МПа и более по требованиям заказа).
Х5 - диапазон рабочей температуры измеряемой среды (в соответствии с внутренней технической документацией изготовителя).
Х6 - пределы относительной погрешности измерений массового расхода (±0,10; ±0,15; ±0,20; ±0,25; ±0,50 %).
Х7 - иные знаки и символы, не влияющие на метрологические характеристики расходомера.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится пломбирование посредством нанесения стикеров на крышку и корпус внутреннего электронного блока. Места нанесения пломб указаны на рисунке 2.
Общий вид расходомеров приведен на рисунке 3.
Место нанесения знака утверждения типа средства измерений приведено нарисунке 1.
Место нанесения знака утверждения

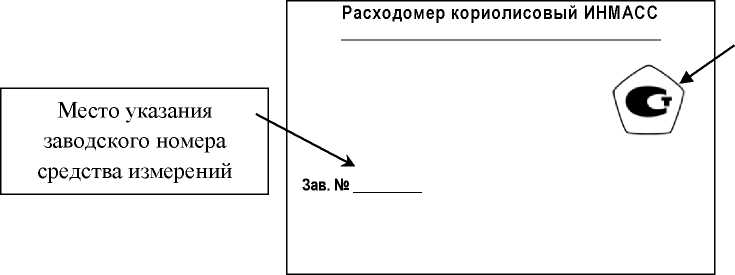

Рисунок 1 - Общий вид (схема) маркировочной таблички

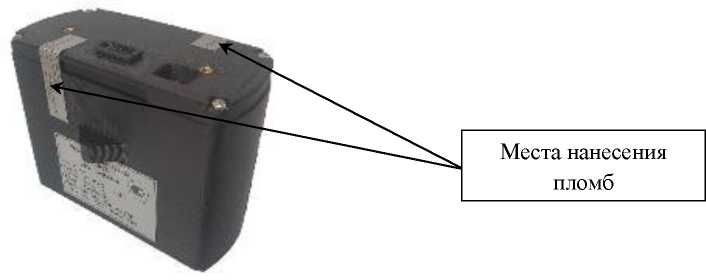

Рисунок 2 - Схема мест нанесения пломб на корпус внутреннего электронного блока

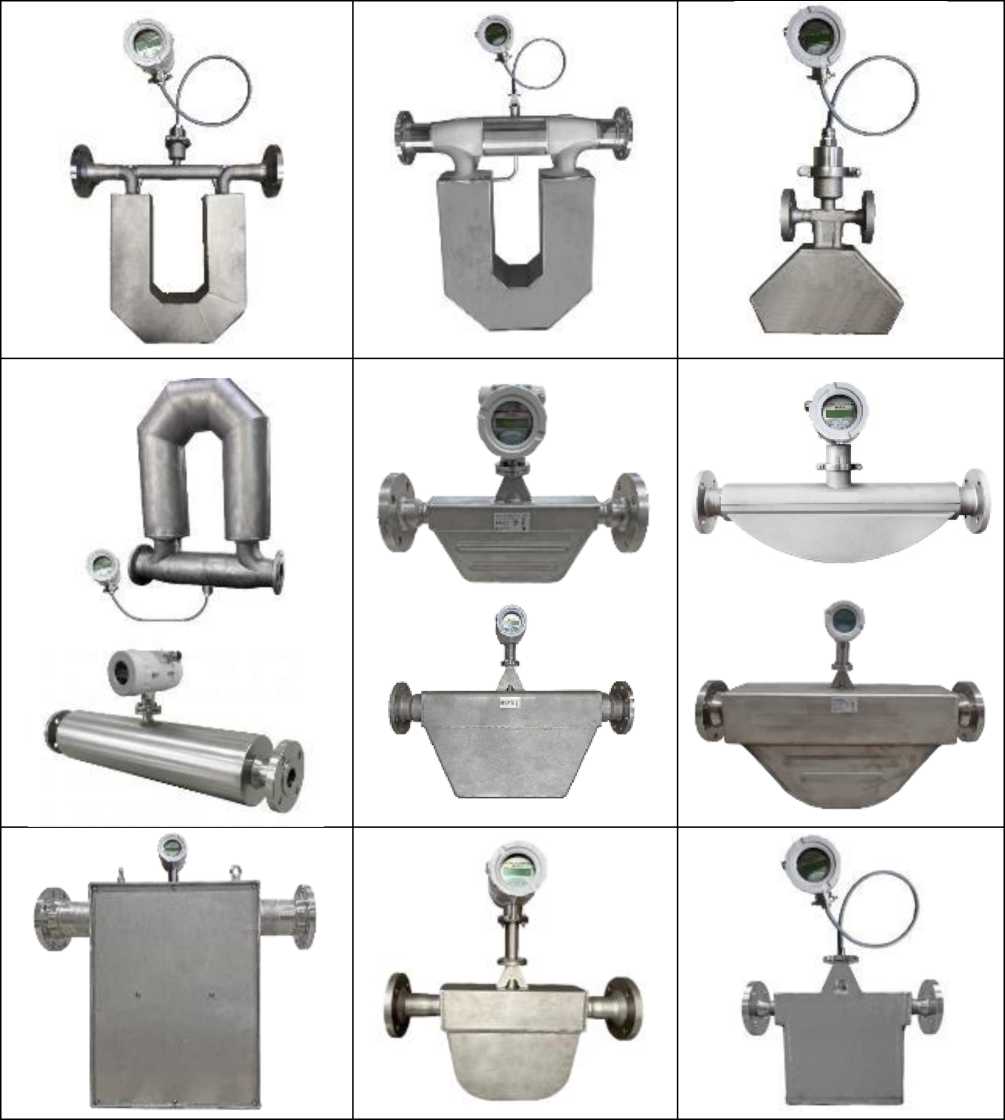

Рисунок 3 - Общий вид расходомеров
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении.
ПО разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования.
К метрологически значимой части ПО относятся программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них.
К метрологически незначимой части ПО относятся программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, защиту ПО и данных.
ПО предназначено для обработки и передачи измерительной информации, математических вычислений параметров (объемного расхода, массы, объема), хранения и вывода результатов измерений, проведения самодиагностики аппаратной части расходомера.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Расходомеры обеспечивают индентификацию данных ПО согласно таблице 1.
Таблица 1 - Идентификационные данные ПО расходомеров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
INMASS_link |
|
Номер версии (идентификационный номер) ПО |
5.2.ХХ.ХХ |
|
«Х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода жидкости1), Gж, кг/ч |
от 2 до 3800000 |
|
Диапазон измерений массового расхода газа1), Gb кг/ч |
от 2 до 1200000 |
|
Диапазон измерений объемного расхода жидкости1), Qж, м3/ч |
от 2/р до 3 800000/р |
|
Диапазон измерений объемного расхода газа при рабочих условиях1), Qi. м3/ч |
от 2/р до 1200000/р |
|
Диапазон измерений плотности измеряемой среды, кг/м3 |
от 650 до 2000 |
|
Диапазон измерений температуры измеряемой среды1), °C |
от -196 до +350 |
|
Пределы допускаемой относительной погрешности измерений массового расхода (массы) жидкости1), (Змж), % |
±0,10 ±0,15 ±0,20 ±0,25 ±0,50 ±1,00 |
|
Пределы допускаемой относительной погрешности измерений массового расхода (массы) газа 1), Змг, % |
±0,50 ±0,75 ±1,00 |
|
Пределы допускаемой относительной погрешности вычисления объемного расхода (объема) газа при рабочих условиях без учета методической погрешности определения плотности газа, 5уг, % |
±0,50 ±0,75 ±1,00 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) жидкости, 6vж, % 2) |
±1,1 • 1(«Мж)2 + 1у • 100)2 |
|
Пределы допускаемой абсолютной погрешности измерений плотности1), Др, кг/м3 |
±1,0 ±3,0 ±5,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры1), °C |
±(0,3 + 0,005|t|); ±(0,6 + 0,01|t|) |
|
Пределы допускаемой погрешности, приведенной к диапазону преобразования токового выхода, измеренных значений массового (объёмного) расхода в выходной токовый сигнал, % |
± 0,15 |
|
1) В зависимости от исполнения и типоразмера. Фактические значения указываются в паспорте расходомера. При динамическом диапазоне массового расхода более 15:1 пределы допускаемой относительной погрешности измерений массы (массового расхода) жидкости рассчитывать по формуле ±6w + t^-ioo) VM где Z - стабильность нуля, т/ч; QM - измеренное значение расхода, т/ч. 2) Диапазон температуры измеряемой среды при измерении плотности от -60 °C до +200 °C. р - плотность измеряемой среды, кг/м3; t - измеряемая температура, °C. Диапазон показаний плотности измеряемой среды от 0 до 3000 кг/м3. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условный проход (номинальный диаметр), DN |
от 5 до 300 |
|
Выходной сигнал1): - токовый, мА - аналоговый токовый, с дополнительным цифровым сигналом по интерфейсу BELL-202 c протоколом обмена HART, мА - частотно-импульсный, Г ц - цифровой |
от 4 до 20 от 4 до 20 до 10000 по интерфейсу RS-485 Modbus RTU WirelessHART Modbus ASCII Modbus TCP/IP LoraWan FOUNDATION Fieldbus Profibus |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Параметры электропитания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 14 до 36 от 187 до 242 от 50 до 400 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - повышенная влажность при температуре +55 °С, % - атмосферное давление, кПа |
от -602) до +85 100 от 81 до 300 |
|
Маркировка взрывозащиты: - расходомеры одноблочного исполнения - ПП расходомеров многоблочного исполнения - БЭ расходомеров многоблочного исполнения |
1Ex db [ia Ga] IIC T6.. .Т1 Gb Х Ex ia Eb [ia Da] IIIC T180°C...T350°C Db X 0Ex ia IIC Т6...Т1 Ga Х 1Ex ia IIIC T200 80°C...T200 350°C Da Х 1Ex db [ia Ga] IIC T6 Gb Х [Ex ia Ga] IIC Х |
|
Давление измеряемой среды, МПа, не более |
32,03) |
|
Степень защиты по ГОСТ 14254-2015 |
IP66/IP67 |
|
1) Определяется заказом 2) ЖК-индикатор функционирует при температуре от минус 40 до плюс 85 °С. При температурах вне данного диапазона для считывания результата измерений используется выходные сигналы. 3) В зависимости от исполнения | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ (с учетом технического обслуживания, регламентируемого руководством по эксплуатации), ч |
150000 |
|
Средний срок службы, не менее, лет |
25 |
Знак утверждения типа
наносится методом лазерной гравировки на маркировочную табличку и на титульный лист эксплуатационной документации типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер кориолисовый |
ИНМАСС |
1 шт. |
|
Кабель связи |
_ |
Для многоблочного исполнения |
|
Одиночный комплект ЗИП |
_ |
По заказу |
|
Паспорт |
ГРВТ.407281.001 ПС |
1 шт. |
|
Руководство по эксплуатации |
ГРВТ.407281.001 РЭ |
1 шт. |
|
Комплект разрешительной документации |
_ |
1 компл. |
Сведения о методах измерений
приведены в разделе «Описание и работа» руководства по эксплуатации ГРВТ.407281.001 РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении
Государственной поверочной схемы для средств измерений плотности»;
ГРВТ.407281.001 ТУ «Расходомеры кориолисовые ИНМАСС. Технические условия».
