Трансформаторы тока ТЛМ-10
| Номер в ГРСИ РФ: | 98755-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Завод измерительных трансформаторов, г.Самара |
|
98755-26: Описание типа
2026-98755-26.pdf
|
Скачать | 128.8 КБ |
Трансформаторы тока ТЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98755-26 | |||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||
| Модель | ТЛМ-10 | |||||||||||||||||||||||||||||||||
| Модификации |
ТЛМ-10-1 ТЛМ-10-1У3 ТЛМ-10-2У3 |
|||||||||||||||||||||||||||||||||
| Приказы |
№1180 от
17.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e52f2256-5b2f-5bbf-e778-f363781db2e7 | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
Куйбышевский завод измерительных трансформаторов, СССР, 443017, г. Куйбышев, Южный проезд, 88
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки.
(с 17.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98755-26: Описание типа
2026-98755-26.pdf
|
Скачать | 128.8 КБ |
Описание типа
Назначение
Трансформаторы тока ТЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К средствам измерений данного типа относятся трансформаторы тока модификации ТЛМ-10-1 зав. № 0720, модификации ТЛМ-10-1У3 зав. № 0901, 4851, 7223, 9228 и модификации ТЛМ-10-2У3 зав. № 4300, 4337, 4338, 5124, 5552.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

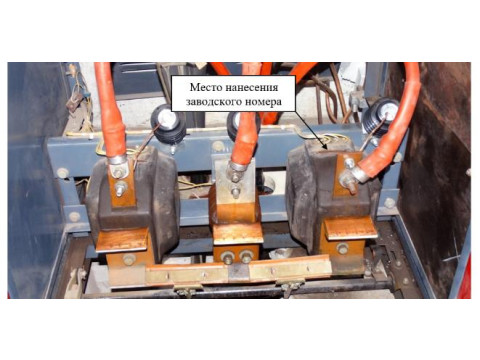

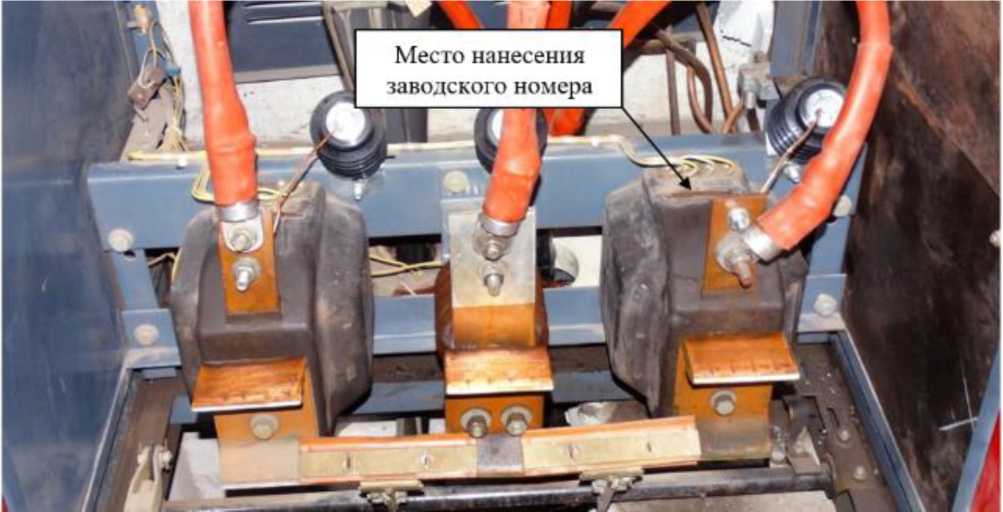

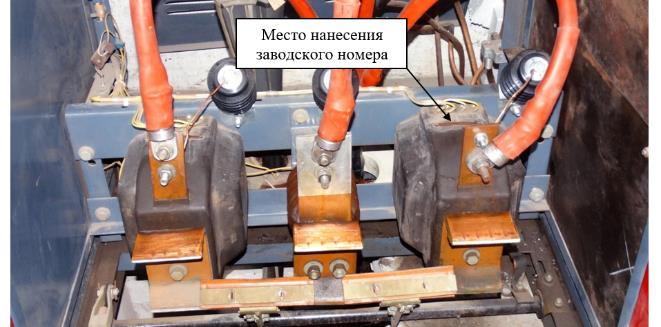

Рисунок 1. Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
4851, 9228 |
0720, 5552 |
0901, 4300, 4337, 4338,5124, 7223 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
|
Номинальный первичный ток Iihom, А |
150 |
1500 |
1500 |
|
Номинальный вторичный ток Ъном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА |
10 |
10 |
15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТЛМ-10-1; ТЛМ-10-1У3; ТЛМ-10-2У3 |
1 шт. |
|
Паспорт |
ТЛМ-10-1; ТЛМ-10-1У3; ТЛМ-10-2У3 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.
