Датчики влажности и температуры RHPX

Назначение

Датчики влажности и температуры RHPX (далее - датчики) предназначены для измерения температуры и относительной влажности воздуха окружающей среды, и преобразования результатов измерений, в унифицированный выходной сигнал.

Описание

Принцип действия датчиков основан на измерении электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей, и их последующем преобразовании в унифицированный выходной сигнал (от 4 до 20 мА, от 0 до 5 В или от 0 до 10 В) или цифровой сигнал (RS485). Опционально датчики комплектуются двухстрочным буквенно-цифровым ЖК-дисплеем.

Конструктивно датчики представляют собой электронный блок с первичными преобразователями относительной влажности и температуры, которые могут располагаться на внешней части корпуса и соединены с электронным блоком жесткой фиксацией или вынесены отдельно на длину кабеля.

Датчики отличаются по метрологическим характеристикам, конструктивному исполнению и имеют следующие способы монтажа:

- монтаж на поверхности;

- монтаж в канале (датчик устанавливается на приточно-вытяжной установке, с погружением измерительного элемента, закрепленного на жестком штоке, длиной 20 мм, внутрь вентиляционного канала) пластиковый зонд, без ЖК;

- монтаж в канале, зонд нерж. сталь, с ЖК;

- монтаж на поверхности, большой корпус, без ЖК;

- монтаж на поверхности, большой корпус, без ЖК и солнцезащиты.

Структура условного обозначения модификаций имеет следующий вид:

RHPX - Х1 Х2 Х3 Х4 Х5 - Х6 - Х7

где: RHPX - обозначение типа датчиков влажности и температуры;

Х1 - предел допускаемой абсолютной погрешности измерений относительной влажности: - 2: 2 %;

- 3: 3 %.

Х2 - размеры корпуса:

- S: Небольшой корпус;

- L: Большой корпус.

Х3 - Конструктивное исполнение:

- В: бронзовый спеченный фильтр;

- D: монтаж в канале с пластиковым зондом и гидрофобным фильтром;

- E: монтаж в канале с пластиковым зондом для пленума и фильтром быстрого реагирования;

- F: монтаж в канале с зондом SSTL и гидрофобным фильтром;

- G: монтаж в канале с зондом SSTL и фильтром быстрого реагирования;

- H: фильтр из ПНД и защита от солнечного излучения (устанавливается на заводе);

- R: выносной датчик влажности;

- S: фильтр из HDPE с крышкой;

- W: фильтр из HDPE без крышки.

X4 - Выходной сигнал:

- А: аналоговый выход (ток или напряжение);

- С: интерфейс связи (BACnet MS/TP или Modbus RTU).

X 5 - Пассивный датчик температуры:

- 0: отсутствует;

- А: 10000 Ом на 25 оС тип термистора III;

- В: 10000 Ом на 25 оС тип термистора II;

- С: 1000 Ом Balco RTD^,

- D: 100 Ом RTD DIN 385;

- Е: 1000 Ом RTD DIN 385;

- F: 20000 Ом на 25 оС термистор.

X6 - Длина кабеля:

- 00: без кабеля;

- 04: кабель 1,2 м;

- 08: кабель 2,4 м;

- 12: кабель 3,6 м;

- 16: кабель 4,9 м.

X7 - Опции:

- LCD: наличие ЖК-дисплей;

- «пусто»: отсутствие дисплея.

Фотографии общего вида датчиков в зависимости от модификации приведены на рисунках 1 и 2.

Заводские номера датчиков, обеспечивающие идентификацию каждого экземпляра средства измерений, в виде буквенно-цифрового обозначения наносятся на информационную табличку типографским способом на корпус датчика (рисунок 3).

Нанесение знака поверки на датчики не предусмотрено.

Пломбирование от несанкционированного доступа не предусмотрено.

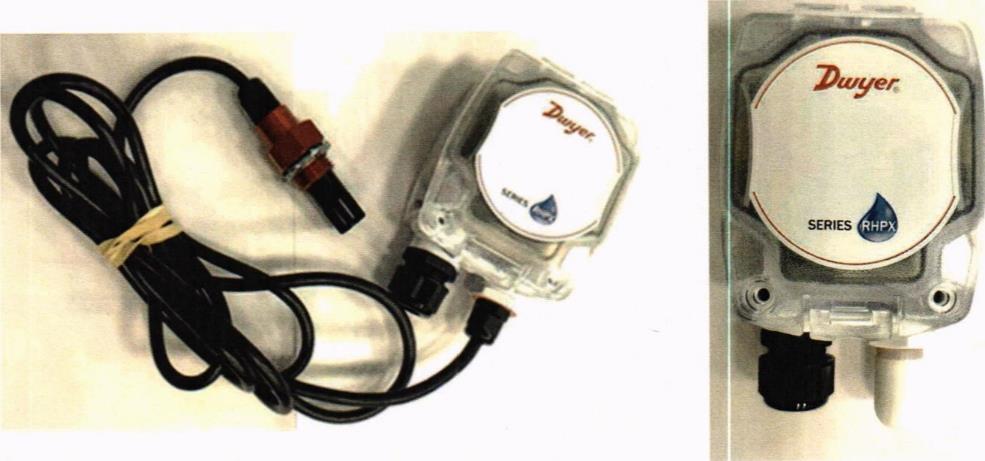

Рисунок 1 - Общий вид датчиков влажности и температуры RHPX

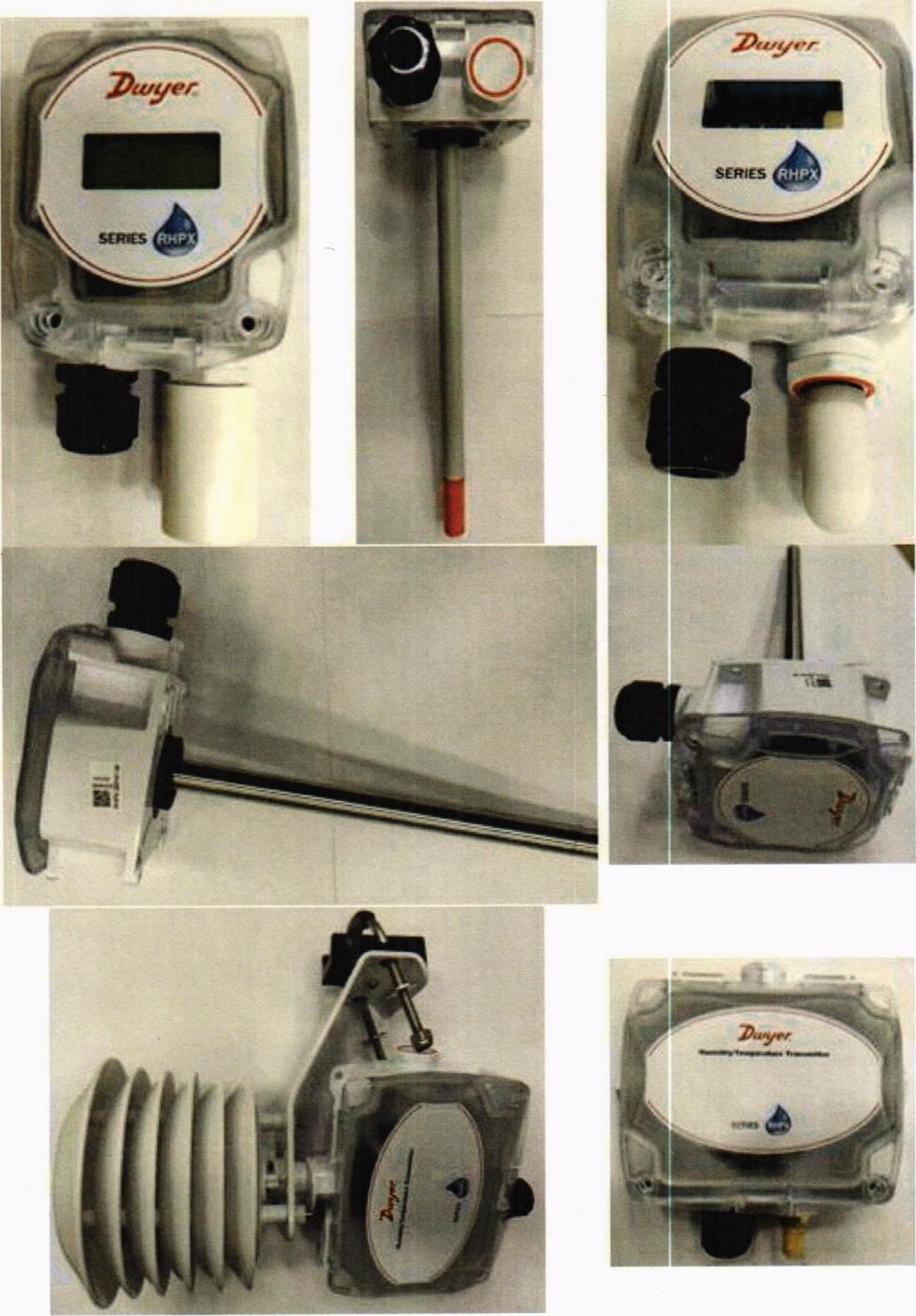

Рисунок 2 — Общий вид датчиков влажности и температуры RHPX

Место нанесения заводского номера

Датчик» влажности и температуры RHPX RHPX -________- -

■ ► Заводской номер №_______

Дата производства:_______

Произведено:___________

Рисунок 3 - Проект идентификационной таблички

Программное обеспечение

Датчики имеют встроенное метрологически значимое программное обеспечение (далее — ПО). ПО заносится в защищенную от записи энергонезависимую память микроконтроллера при производстве. ПО не может быть модифицировано или обновлено в процессе эксплуатации.

Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014.

Идентификационные данные отсутствуют.

Технические характеристики

Метрологические и технические характеристики датчиков приведены в таблицах 1-3.

аблица 1 - Метрологические характеристики

аблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в п. 4.1 «Методы измерений» документа «Датчики влажности и температуры RHPX. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной для средств измерений влажности газов и температуры конденсации углеводородов»

Стандарт предприятия СТП 070725.001 «Датчики влажности и температуры RHPX»
