Измерители оптической мощности многоканальные PM2100 (далее - измеритель) предназначены для измерений средней мощности оптического излучения в волоконнооптических кабелях и оптических компонентах в спектральном диапазоне от 1250 до 1630 нм.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98757-26 | |||||||||
| Наименование | Измерители оптической мощности многоканальные | |||||||||
| Модель | PM2100 | |||||||||
| Приказы |
№1207 от
18.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 76059e07-d64b-c700-2459-dfd039403675 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Компания «FIBERPRO, Inc.», КОРЕЯ, РЕСПУБЛИКА, 26-55, Gajeongbuk-ro, Yuseong-gu, Dae-Jeon 34113
Поверка
| Методика поверки / информация о поверке |
ГОСТ Р 8.720-2024 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки
(с 18.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98757-26: Описание типа
2026-98757-26.pdf
|
Скачать | 172 КБ |
Описание типа
Назначение
Измерители оптической мощности многоканальные PM2100 (далее - измеритель) предназначены для измерений средней мощности оптического излучения в волоконнооптических кабелях и оптических компонентах в спектральном диапазоне от 1250 до 1630 нм.
Описание
Принцип действия измерителя основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Управление работой измерителя осуществляется с помощью персонального компьютера (ПК). Измеритель может быть подключен к компьютеру по интерфейсам RS-232; GPIB; TCP/IP и работать в синхронном и асинхронном режимах.
Конструктивно измеритель состоит из:
- базового блока PM2100, выполненного в прямоугольном металлическом корпусе настольно-переносного типа
- пяти четырёхканальных измерительных модулей CM1104, обеспечивающих измерение оптической мощности по двадцати каналам (каналы от 1 до 20).
Серийный номер измерителя в виде последовательности арабских цифр и латинских букв нанесен печатным способом на наклейку, расположенную на задней панели корпуса.
К средствам измерений данного типа относятся измерители оптической мощности многоканальные PM2100 с серийными номерами МОР2143571006 и МОР2143571007.
Для ограничения доступа внутрь корпуса произведено его пломбирование методом опечатывания.
Нанесение знака поверки не предусмотрено.
Общий вид измерителя, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок представлены на рисунках 1 и 2.
Место нанесения
маркировки

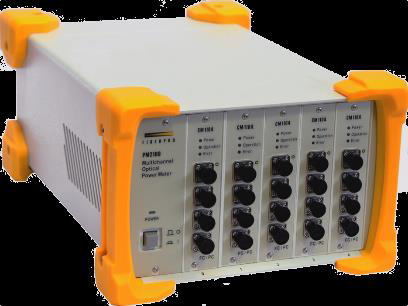

Рисунок 1 - Измеритель оптической мощности многоканальный PM2100 (передняя панель)
Место нанесения серийного номера
Место пломбирования

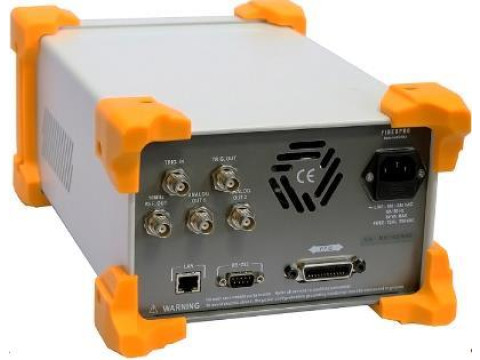

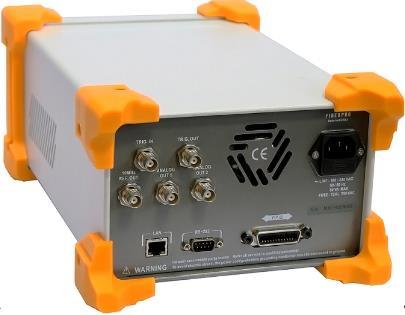

Рисунок 2 - Измеритель оптической мощности многоканальный PM2100
(задняя панель)
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав измерителя, выполняет функции управления процессом измерений и обмена системными командами и командами управления процессом измерений между ПК и измерителем.
Метрологически значимая часть ПО измерителя представляет программный продукт «FIBERPRO MCOPM» и располагается в аппаратной части измерителя. Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса измерителя. Пользовательская программа «Asynchronous measurement» позволяет управлять с ПК работой измерителя и выводить на его экран результаты измерений.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
FIBERPRO MCOPM |
Asynchronous measurement |
|
Номер версии (идентификационный номер) ПО |
Ver.1.23 и выше |
Ver.1.0 и выше |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий спектральный диапазон, нм |
от 1250 до 1630 |
|
Диапазон измерений уровня средней мощности оптического излучения, Вт (дБм) |
от 10-9 до 10-2 (от -60 до +10) |
|
Пределы допускаемой относительной погрешности измерений уровней средней мощности оптического излучения в рабочем спектральном диапазоне, % |
±7,0 |
|
Пределы допускаемой относительной погрешности измерений относительных уровней средней мощности оптического излучения в диапазоне от 10-9 до 10-2 Вт (от минус 60 до 10 дБм), % |
±2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
234х350х154 |
|
Масса, кг, не более |
6 |
|
Напряжение питания переменного тока, В |
от 100 до 240 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +35 80 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации измерителя печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель оптической мощности многоканальный PM2100 в составе: - базовый блок - измерительный модуль |
PM2100 CM1104 |
1 шт. 5 шт. |
|
Сетевой кабель |
- |
1 шт. |
|
LAN кабель |
- |
1 шт. |
|
Flash-накопитель с программным обеспечением: - FIBERPRO MCOPM - Asynchronous measurement |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Метод измерения оптической мощности» документа «Измеритель оптической мощности многоканальный PM2100. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»
ГОСТ Р 8.720-2024 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки»
