Система измерений количества и параметров газа горючего природного площадки СИКН № 568
| Номер в ГРСИ РФ: | 98761-26 |
|---|---|
| Производитель / заявитель: | ООО "Новатэк-Таркосаленефтегаз", г.Тарко-Сале |
Система измерений количества и параметров газа горючего природного площадки СИКН № 568 (далее - СИКГ) предназначена для измерения объёма и объёмного расхода газа, приведённого к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98761-26 | ||||||
| Наименование | Система измерений количества и параметров газа горючего природного площадки СИКН № 568 | ||||||
| Приказы |
№1207 от
18.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 544f8a1c-99d2-cfd1-bd36-26b4b6e1ee69 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ», РОССИЯ, 629850, Ямало-Ненецкий автономный округ, р-н Пуровский, г. Тарко-сале, ул. Тарасова, д.28
Поверка
| Методика поверки / информация о поверке |
ВЯ.31.1100599.00 МП ГСИ. Система измерений количества и параметров газа горючего природного площадки СИКН № 568. Методика поверки
(с 18.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98761-26: Описание типа
2026-98761-26.pdf
|
Скачать | 239.1 КБ | |
|
98761-26: Методика поверки
ВЯ.31.1100599.00 МП
2026-mp98761-26.pdf
|
Скачать | 706.5 КБ |
Описание типа
Назначение
Система измерений количества и параметров газа горючего природного площадки СИКН № 568 (далее - СИКГ) предназначена для измерения объёма и объёмного расхода газа, приведённого к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа).
Описание
Принцип действия СИКГ основан на косвенном методе динамических измерений объёмного расхода и объёма газа, приведённых к стандартным условиям. Значение объёма свободного нефтяного газа, приведённого к стандартным условиям, вычисляют на основании измеренных значений объёмного расхода в рабочих условиях, температуры и давления газа в измерительном трубопроводе.
Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКГ и её компоненты. СИКГ представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. Средства измерений, входящие в состав СИКГ, приведены в таблице 1.
Таблица 1 - Состав СИКГ
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Расходомеры-счетчики вихревые 8800 мод. 8800DF |
14663-12 |
|
Преобразователи давления измерительные 3051 мод. 3051TA |
14061-10 |
|
Датчики температуры Rosemount 248 |
49085-12 |
|
Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) |
43239-09 |
|
Примечание — В состав СИКГ входят показывающие средства измерений давления и температуры утверждённых типов. | |
Основные функции СИКГ:
- измерение в автоматическом режиме объёмного расхода (объёма) газа в рабочих условиях, абсолютного давления и температуры газа;
- приведение объёмного расхода (объёма) газа к стандартным условиям;
- формирование отчётов, архивирование, хранение и передача на операторскую станцию измеренных и вычисленных значений;
- защита измерительной информации от несанкционированного доступа.
Место расположения СИКГ, заводской номер 574/2013: Тюменская область, ЯмалоНенецкий автономный округ, Пуровский район, ЛПДС «Пур-Пе». Пломбирование средств измерений, находящихся в составе СИКГ осуществляется согласно их описаниям типа. Нанесение знака поверки на СИКГ не предусмотрено. Заводской номер в виде цифрового обозначения указан на информационной табличке, установленной на двери шкафа измерительновычислительного комплекса, типографским способом.
Общий вид СИКГ представлен на рисунке 1.

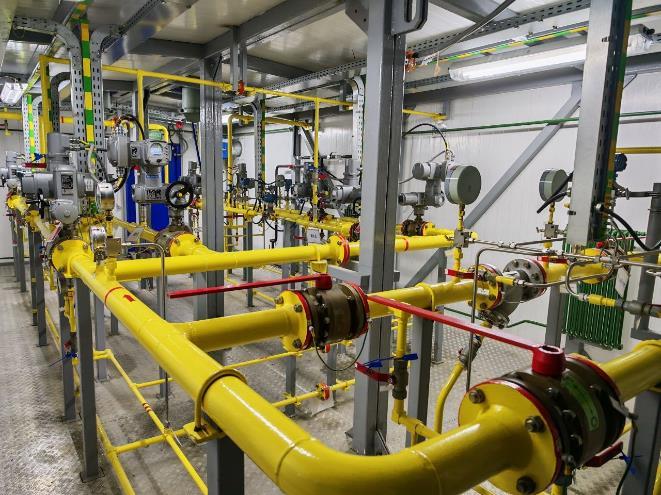

Рисунок 1 - Общий вид СИКГ

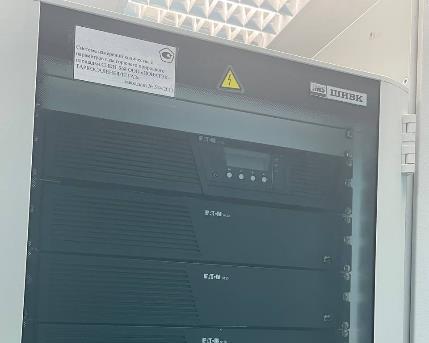

Место нанесения знака
утверждения типа
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) комплекса измерительновычислительного ОКТОПУС-Л (OCTOPUS-L) является метрологически значимой частью программного обеспечения СИКГ. Метрологические характеристики СИКГ нормированы с учётом влияния программного обеспечения на результаты измерений.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК «ОКТОПУС-Л» |
|
Идентификационное наименование ПО |
Formula.o |
|
Номер версии ПО |
6.05 |
|
Цифровой идентификатор ПО |
DFA87DAC |
|
Алгоритм вычисления цифрового идентификатора |
CRC 32 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения объёмного расхода газа, приведенного к стандартным условиям, м3/ч: - по трубопроводу Dy 15 (ИЛ1, ИЛ2) - по трубопроводу Dy 50 (ИЛ3, ИЛ4) |
от 13,9 до 297,0 от 158,0 до 950,0 |
|
Пределы допускаемой относительной погрешности измерения объёма газа, приведённого к стандартным условиям, % |
± 3,0 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
4 |
|
Измеряемая среда |
природный газ |
|
Характеристики измеряемой среды: - абсолютное давление, МПа - температура, °С |
от 0,2 до 0,6 от + 5 до + 30 |
|
Температура окружающего воздуха, °С: - в блоке измерительных линий - в помещении системы обработки информации |
от - 5 до + 35 от + 10 до + 35 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКГ и на информационной табличке, установленной на двери шкафа измерительно-вычислительного комплекса, типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и параметров газа горючего природного площадки СИКН № 568 |
— |
1 |
|
Инструкция по эксплуатации |
— |
1 |
|
Паспорт |
— |
1 |
Сведения о методах измерений
приведены в документе ВЯ-1980/2025 ГСИ. Объемный расход и объем газа горючего природного. Методика измерений системой измерений количества и параметров газа горючего природного площадки СИКН № 568 ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2026.53197.
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.7.1)
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
