Делитель напряжения ёмкостный SMC 750/1000
| Номер в ГРСИ РФ: | 98762-26 |
|---|---|
| Производитель / заявитель: | Фирма "VEB Transformatoren - und Rontgenwerk "Hermann Matern", Германия |
Делитель напряжения ёмкостный SMC 750/1000 предназначен для масштабного преобразования высокого электрического напряжения стандартизованных коммутационных импульсов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98762-26 | ||||||
| Наименование | Делитель напряжения ёмкостный | ||||||
| Модель | SMC 750/1000 | ||||||
| Приказы |
№1207 от
18.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c2684a7a-a4cc-4bdd-1e6d-3cb660b154ab | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма «VEB Transformatoren - und Röntgenwerk "Hermann Matern", ГДР, Overbeckstrasse 48, 8030 Dresden
Поверка
| Методика поверки / информация о поверке |
РТ-МП-153-201/1-2026 ГСИ. Делитель напряжения ёмкостный SMC 750/1000. Методика поверки
(с 18.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98762-26: Описание типа
2026-98762-26.pdf
|
Скачать | 149.7 КБ | |
|
98762-26: Методика поверки
РТ-МП-153-201/1-2026
2026-mp98762-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Делитель напряжения ёмкостный SMC 750/1000 предназначен для масштабного преобразования высокого электрического напряжения стандартизованных коммутационных импульсов.
Описание
К данному типу средств измерений относится делитель напряжения ёмкостный, SMC 750/1000, заводской номер 32013.
Принцип действия делителя напряжения ёмкостного SMC 750/1000 (далее - делителя) основан на масштабном преобразовании высокого напряжения посредством последовательно включённых конденсаторов.
Делитель содержит следующие основные узлы: высоковольтный электрод, электростатические экраны, плечо высокого напряжения, плечо низкого напряжения, низковольтный вывод, изолирующий корпус.
Делитель выполнен в стационарном исполнении на металлическом основании и установлен без растяжек на полу высоковольтной лаборатории. Ёмкость верхнего плеча собрана из отдельных, последовательно соединенных конденсаторов, помещенных в изоляционную трубу, заполненную трансформаторным маслом. Ёмкость нижнего плеча находится внизу у основания делителя в экранированном металлическом корпусе.
Кольцевые управляющие электроды измерительного делителя, расположенные на изоляционной трубе, обеспечивают практически линейное распределение напряжения вдоль высоковольтной ёмкости. На нижнем плече делителя располагается демпфирующее сопротивление 1 кОм.
Делитель используется при испытаниях электрической прочности изоляции высоковольтных электротехнических изделий напряжением стандартизованных коммутационных импульсов, а также при испытаниях летательных аппаратов на избирательность контактом исходного лидера молнии. Делитель также может служить одновременно в качестве нагрузочного конденсатора для генератора импульсных напряжений.
Серийный номер делителя, состоящий из 5 арабских цифр, наносится на нижний и верхний модуль плеча высокого напряжения и дополнительно для удобства монтажа на каждый модуль через дробь наносится порядковый номер модуля (1 и 2 соответственно) в виде металлических информационных табличек.
Пломбирование делителя осуществляется в виде наклейки «ВНИМАНИЕ! ОПЛОМБИРОВАНО!», расположенной на металлическом корпусе нижнего плеча делителя.
Нанесение знака поверки на средство измерений не предусмотрено.

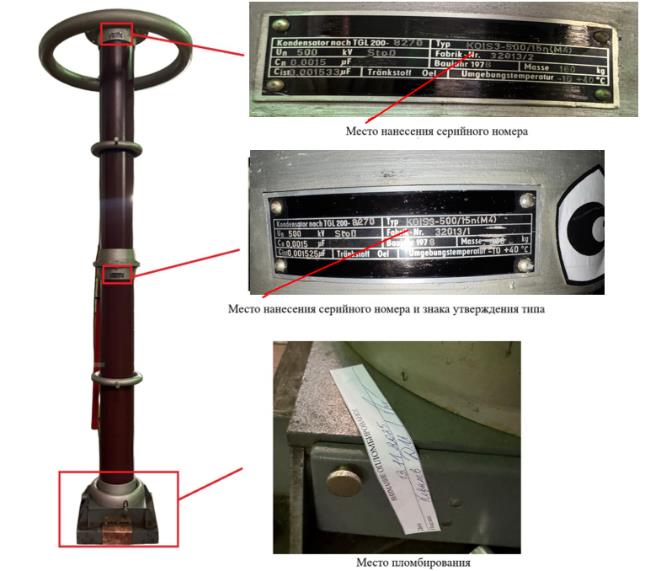

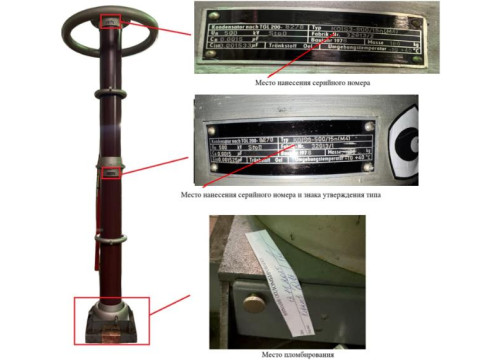

Общий вид средства измерений с указанием места нанесения серийного номера, знака утверждения типа, места пломбирования представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид делителя напряжения ёмкостного SMC 750/1000 с указанием мест пломбирования от несанкционированного доступа, нанесения серийного номера и знака утверждения типа
Технические характеристики
Метрологические характеристики делителя приведены в таблице 1.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжений стандартизованного коммутационного импульса напряжения, кВ |
от 125 до 500 |
|
Полярность импульсов |
положительная или отрицательная |
|
Пределы относительной погрешности измерений напряжений стандартизованного коммутационного импульса напряжения, % |
±3,0 |
|
Номинальный масштабный коэффициент |
1168 |
|
Допускаемое отклонение масштабного коэффициента от номинального значения |
±100 |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - высота - диаметр |
3950 1250 |
|
Масса (без экранов и установочной рамы), кг, не более |
320 |
|
Номинальное значение электрического сопротивления защитного резистора, Ом |
1000 |
|
Допускаемое отклонение от номинального значения электрического сопротивления защитного резистора, % |
±5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84 до 106 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
7000 |
Знак утверждения типа
наносится на наклейку, расположенную на нижнем модуле плеча высокого напряжения, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средств измерений приведена в таблице 3.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Делитель напряжения ёмкостный |
SMC 750/1000 |
1 шт. |
_ |
|
Переходник |
_ |
1 шт. | |
|
Кабель с разъемами |
_ |
1 шт. | |
|
Паспорт |
ПС-06063-8МС-750-1000 |
1 экз. |
_ |
|
Руководство по эксплуатации |
РЭ-06063-SMC-? |
1 экз. |
_ |
Сведения о методах измерений
приведены в разделе 6 «Правила эксплуатации» документа «Руководство № РЭ-06063-SMC^ по эксплуатации делителя напряжения ёмкостного SMC 750/1000».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
ГОСТ Р 8.817-2013 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ»
