Системы телеметрии ИНМ-ТМС-4.06
| Номер в ГРСИ РФ: | 98765-26 |
|---|---|
| Производитель / заявитель: | ПАО «Ижевский завод нефтяного машиностроения» (Ижнефтемаш), г. Ижевск |
Системы телеметрии ИНМ-ТМС-4.06 (далее - системы) предназначены для измерений температуры и давления погружного электрического двигателя и внешней среды, и передачи измеренных параметров по силовому кабелю для контроля состояния погружного оборудования, используемого на нефтедобывающих промыслах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98765-26 | ||||||
| Действует | по 18.06.2031 | ||||||
| Наименование | Системы телеметрии | ||||||
| Модель | ИНМ-ТМС-4.06 | ||||||
| Приказы |
№1207 от
18.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 40ecea87-fee2-9579-449b-552a5ffe55c1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ПАО «Ижнефтемаш», РОССИЯ, 426063, Удмуртская Республика, г. Ижевск, ул. Орджоникидзе, д.2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-181-207-2026 ГСИ. Системы телеметрии ИНМ-ТМС-4.06. Методика поверки
(с 18.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98765-26: Описание типа
2026-98765-26.pdf
|
Скачать | 159.4 КБ | |
|
98765-26: Методика поверки
РТ-МП-181-207-2026
2026-mp98765-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Системы телеметрии ИНМ-ТМС-4.06 (далее - системы) предназначены для измерений температуры и давления погружного электрического двигателя и внешней среды, и передачи измеренных параметров по силовому кабелю для контроля состояния погружного оборудования, используемого на нефтедобывающих промыслах.
Описание
Принцип действия системы основан на измерении и преобразовании аналоговых сигналов от встроенных и внешних датчиков температуры и давления в цифровую форму, отображения их на внешнем дисплее и передачи их на контроллер станции управления погружного электродвигателя (далее - ПЭД).
Конструктивно система состоит из наземного и погружного блоков, соединенных между собой кабельной линией.
Блок наземный (далее по тексту -ТМСН) представляет собой электронное устройство, предназначенное для приема и обработки телеметрической информации, поступающей от блока погружного (далее по тексту -ТМСП), и передачи измеренной информации внешнему устройству посредством интерфейсов связи RS232 или RS485 по протоколу MODBUS RTU. ТМСН также осуществляет контроль сопротивления изоляции относительно корпуса электрической цепи «вторичная обмотка трехфазного масляного трансформатора - кабель питания электродвигателя - обмотка статора электродвигателя» после запуска системы телеметрии и обеспечивает напряжение питания для ТМСП.
Конструктивно ТМСН выполнен в виде жесткой сборки двух моноблоков или в виде моноблока, а также разъемов и проводов для его подключения. Блок ТМСН оснащен светосигнальными индикаторами, которые обеспечивают визуальный контроль включенного состояния и приема телеметрической информации. ТМСН могут размещаться внутри станции управления или изготавливается в автономном исполнении.
ТМСП выполнен в виде герметичного цилиндра, устанавливаемого через опору подшипника в основании ПЭД. В состав ТМСП входят: плата защиты, плата процессора, датчик температуры окружающей среды, датчик температуры масла и обмоток ПЭД, датчик давления пластовой жидкости и масла ПЭД. ТМСП имеют конструктивные исполнения, различающиеся внешними диаметрами и степенью защиты материала корпуса для различных условий эксплуатации.
Структура обозначения (код заказа) систем представлена в таблице 1
Таблица 1 - Код заказа_____________________________________________________________
^HM-TMC-^O^-PP-DDD^nVQ-GG-KR-WW-ZZ
где:
PP - максимальное давление в МПа (40, 60).
DDD - диаметр ПЭД в мм (81, 96, 103, 117, 130)
* - после обозначения диаметра ПЭД может присутствовать специальное обозначение или дополнительный функционал:
C2 - исполнение с дополнительными разъемами под датчик температуры ПЭД;
CH69 - исполнение с дополнительным разъемом под датчик температуры ПЭД
HV - в соответствии с таблицей 2
Q - конструктивное исполнение нижней части ТМСП:
отсутствие буквы - базовое исполнение - внутренняя резьба НКТ60;
А - исполнение с резьбой 073;
Б - исполнение с фланцем.
GG - исполнение ТМСП по составу датчиков в соответствии с таблицей 3
* - может присутствовать специальное обозначение или дополнительный функционал: БВ - блок выносной БР - блок расходомера
KR - исполнение по коррозионной стойкости корпуса ТМСП: - отсутствие буквы - не коррозионно-стойкое исполнение; К1 - корпус выполнен из нержавеющей стали;
К3 - коррозийно-износостойкое покрытие Super-Stainless нанесенное газопламенным методом;
КН - коррозийно-износостойкое исполненные из нержавеющей стали.
КМ - коррозийно-износостойкое покрытие Монель.
Таблица 2 - Расшифровка кода HV_______________________________________________
|
Код HV в обозначении системы |
Расшифровка кода (производитель ПЭД или вариант исполнения для заказчика) |
|
П0 |
без стыковочного комплекта |
|
П1 |
ООО «АЛМАЗ» |
|
П2 |
ОАО «АЛНАС» |
|
П3 |
ООО «Борец» |
|
П4 |
ООО «Лысьва-нефтемаш» |
|
П5 |
ООО «Новомет-Пермь» |
|
П6 |
ООО «НПК ЛЕПСЕ Нефтемаш» |
|
ПР |
ООО НК «РОСНЕФТЬ» |
|
ПЛ |
ПАО «ЛУКОЙЛ» |
Таблица 3 - Исполнение ТМСП по составу датчиков
|
Наименование параметра |
Код исполнения ТМСП* | |||
|
01 |
02 |
03 |
04 | |
|
Давление пластовой жидкости на приеме насоса |
+ |
+ |
+ |
+ |
|
Давление пластовой жидкости на выкиде насоса |
+ | |||
|
Температура пластовой жидкости на приеме насоса |
+ |
+ |
+ |
+ |
|
Температура масла ПЭД |
+ |
+ |
+ | |
|
Температура обмотки ПЭД |
+ |
+ |
+ | |
|
Вибрация радиальная (X, Y) |
+ |
+ |
+ |
+ |
|
Вибрация осевая (Z) |
+ |
+ |
+ |
+ |
* - знаком «+» обозначается наличие соответствующего параметра
Общий вид блоков ТМСП и ТМСН приведён на рисунках 1 и 2. Допускается изготовление блоков с другим цветом корпуса.
Пломбирование средства измерений не предусмотрено.
Заводской номер систем, состоящий из арабских цифр наносятся на корпус ТМСН типографским методом, методом гравировки, или другим методом, предусмотренным изготовителем, в месте, приведённом на рисунке 2. Заводской номер ТМСП наносится на корпус блока методом гравировки. Нанесение знака поверки на корпус систем не предусмотрено конструкцией.
место нанесения заводского номера ТМСП

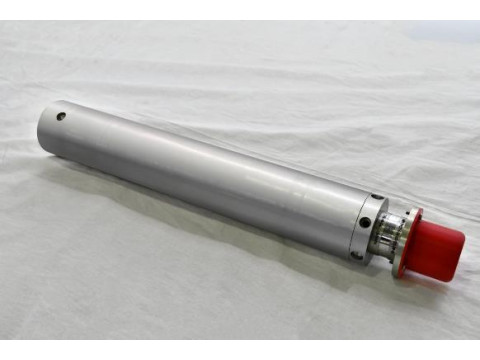

Рисунок 1 - Общий вид ТМСП

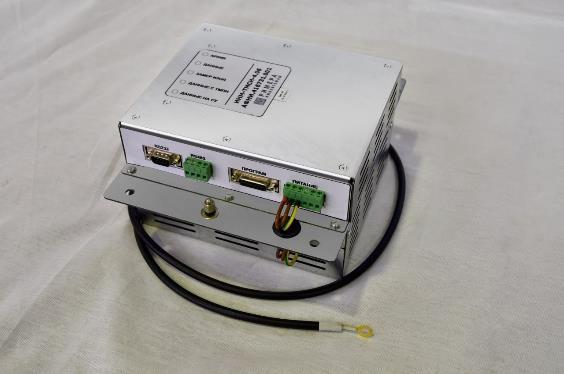

Рисунок 2 - Общий вид ТМСН
Программное обеспечение
Программное обеспечение (ПО) систем состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО, которое устанавливается в корпус ТМСП на предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные встроенного ПО приведены в таблице 4.
Таблица 4 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии ПО |
не ниже 2004 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Автономное ПО состоит из Программы коммуникации и служит для отображения измеренных параметров. В качестве автономного ПО также может быть использовано ПО сторонних разработчиков совместимое с устройствами, работающими по протоколу MODBUS RTU.
Технические характеристики
Метрологические и технические характеристики системы и ее компонентов приведены в таблицах 5-7. Показатели надежности приведены в таблице 8.
Таблица 5 - Метрологические характеристики системы_______________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до +150 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры, % |
±1,5 |
|
Разрешающая способность при измерении температуры, °С |
0,01 |
|
Диапазон измерений избыточного давления, МПа - для систем телеметрии ИНМ-ТМС-4.06-40 - для систем телеметрии ИНМ-ТМС-4.06-60 |
от 0 до 40 от 0 до 60 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % 1) |
±0,5; ±1,0 |
|
Разрешающая способность при измерении давления, МПа |
0,001 |
|
1) Информация приведена в паспорте | |
Таблица 6 - Технические характеристики ТМСН
|
Наименование характеристики |
Значение |
|
Диапазон показаний электрического сопротивления изоляции, кОм |
от 10 до 9999 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 110 до 285 50±1 |
|
Потребляемая мощность, Вт, не более |
150 |
|
Интерфейсы связи |
RS-232, RS-485 |
|
Электрическое сопротивление изоляции, МОм (при температуре окружающей среды от +15 до +25 °С и напряжении 1500 В), не менее |
40 |
|
Габаритные размеры (ДхШхВ), мм, не более |
125x245x200 |
|
Масса, кг, не более |
5,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре окружающего воздуха +25 °С), % |
от -60 до +60 до 100 |
Таблица 7 - Технические характеристики ТМСП
|
Наименование характеристики |
Значение |
|
Диапазон показаний виброускорения по осям X, Y, Z, м/с2 |
от 0 до 30 |
|
Диапазон показаний температуры, °С |
от 0 до +200 |
|
Потребляемая мощность, Вт, не более: |
20 |
|
Параметры электропитания (от ТМСН): - напряжение постоянного тока, В |
100 |
|
Электрическое сопротивление изоляции, МОм (при воздействии напряжения постоянного тока 5000 В или напряжения переменного тока 4000 В, частотой 50 Гц), не менее: - при температуре окружающей среды от +15 до +25 °С - при температуре окружающей среды +150 °С |
100 10 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, не более: - диаметр, мм - длина, мм |
103 737 |
|
Масса, кг, не более |
22,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +1701) |
|
1) до +200 °С (кратковременно) | |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и Паспорта типографским способом.
Комплектность
Системы поставляются в комплекте в соответствии с таблицей 9.
Таблица 9
|
Наименование |
Обозначение |
Количество |
|
Блок наземный |
ТМСН |
1 шт. |
|
Блок погружной |
ИНМ-ТМСП-4.06 |
1 шт. |
|
Паспорт |
АФНИ.424314.011 ПС |
1 экз. |
|
Руководство по эксплуатации |
АФНИ.424314.011 РЭ |
1 экз. |
|
Комплект монтажных частей |
ТМСП-103 ИНМ.ТМСП.00 |
1 комплект |
|
Упаковка |
ТМСП |
1 шт. |
Сведения о методах измерений
приведены в разделе «3 Использование по назначению» Руководства по эксплуатации АФНИ.424314.011 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. №147 «Об утверждении Государственной первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 14.04.2026 г. № 731 «Об утверждении Государственного первичного эталона единицы давления - паскали и Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
АФНИ.424314.011 ТУ. Системы телеметрии ИНМ-ТМС-4.06. Технические условия
