Расходомеры жидкости ультразвуковые BF70-1
| Номер в ГРСИ РФ: | 98766-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Boocca Measurement and Control Technology (Shanghai) Co., Ltd., КИТАЙ |
Расходомеры жидкости ультразвуковые BF70-1 (далее - расходомеры) предназначены для измерений объёма и объёмного расхода жидкостей.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98766-26 | |||||||||||||||
| Действует | по 18.06.2031 | |||||||||||||||
| Наименование | Расходомеры жидкости ультразвуковые | |||||||||||||||
| Модель | BF70-1 | |||||||||||||||
| Модификации |
Накладные Врезные |
|||||||||||||||
| Приказы |
№1207 от
18.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ae99aef6-945f-5bfb-1645-f42d820eba22 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Boocca Measurement and Control Technology (Shanghai) Co., Ltd., КИТАЙ, No. 8, Lane 691, Jianle Road, Luxiang Town, Jinshan District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-190-208-2026 ГСИ. Расходомеры жидкости ультразвуковые BF70-1. Методика поверки
(с 18.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98766-26: Описание типа
2026-98766-26.pdf
|
Скачать | 192.4 КБ | |
|
98766-26: Методика поверки
РТ-МП-190-208-2026
2026-mp98766-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Расходомеры жидкости ультразвуковые BF70-1 (далее - расходомеры) предназначены для измерений объёма и объёмного расхода жидкостей.
Описание
Принцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой жидкости в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой жидкости, которая преобразуется с помощью микропроцессорного устройства в измеряемый объемный расход и объём жидкости, отображается на цифровом индикаторе и преобразуется в выходные сигналы.
Расходомеры состоят из одного, двух или трех (в зависимости от исполнения) ультразвуковых преобразователей расхода жидкости (далее - ППР), электронного блока (далее - ЭБ) и соединительных радиочастотных кабелей.
ППР представляет собой пару пьезоэлектрических преобразователей, которые крепятся к трубопроводу снаружи на определённом расстоянии друг от друга и попеременно выполняют функции излучателя и приёмника ультразвуковых волн. Выбор способа монтажа зависит от трубопровода и характеристик жидкости. По способу монтажа к трубопроводу ППР могут быть накладными или врезными.
ЭБ формирует электрические сигналы для пьезоэлектрических преобразователей, обеспечивает приём и обработку сигнала, расчёт временных интервалов, вычисление объемного расхода и объёма жидкости по заданному алгоритму, индикацию результатов измерений, архивирование результатов, передачу измерительной информации в виде аналогового от 4 до 20 мА (с HART), частотно-импульсного сигнала, цифрового сигнала по интерфейсу RS485 (MODBUS-RTU).
Расходомеры могут устанавливаться на горизонтальных и вертикальных трубопроводах.
Расходомеры в зависимости от исполнения разделяются на накладные и врезные.
Общий вид расходомеров представлен на рисунках 1-2.
Заводской номер расходомера в цифровом формате наносится на маркировочную табличку при помощи лазерной гравировки. Маркировочная табличка крепится на ЭБ. Внешний вид маркировочной таблички с указанием места нанесения заводского номера показан на рисунке 3.
Нанесение знака поверки на расходомеры не предусмотрено.
а) датчики накладного типа

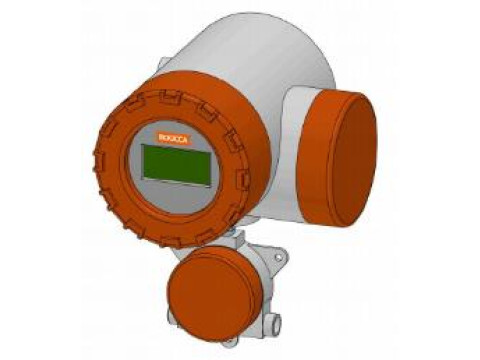

Рисунок 1 - Общий вид ЭБ
б) датчики вреного типа
Рисунок 2 - Общий вид ППР
Рисунок 3 - Общий вид маркировочной таблички.
Указание мест нанесения знака утверждения типа, заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчёт объёмного расхода и объёма жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированные частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учётом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
BOOCCA |
|
Номер версии (идентификационный номер) ПО |
V7 X.0 |
|
Обозначение Х в записи номера версии ПО может принимать значение от 0 до 9, отвечающие за метрологически незначимую часть. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмного расхода1)2), м3/ч |
от (S-0,03) • 3600 до (S-10,0) ^3600, |
|
Пределы допускаемой относительной погрешности при измерении объёмного расхода и объёма в диапазоне скорости потока, v, %:2) - свыше 0,3 до 10,0 м/с включ. - свыше 0,03 до 0,3 м/с включ. |
±1,0; ±1,5; ±2,0; ±0,5/v; ±0,6/v; ±1,0/v; |
|
1) - не более 1000000 м3/ч. v - скорость потока, м/с, рассчитывается по формуле v = Q/ (0,0009^(DN)2) Q - текущий объемный расход, м3/ч; S - площадь поперечного сечения трубопровода, м2, рассчитывается по формуле S=n • (DN)2/(4 • 106) где DN - диаметр трубопровода, мм; п = 3,14. 2) - зависит от исполнения расходомера, конкретное значение указано на маркировочной табличке и в паспорте расходомера. | |
Таблица 3 - Технические характеристики модификаций
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 32 до 6000 |
|
Диапазон температуры измеряемой среды, °C 1) |
от -70 до +200 |
|
Максимальное давление измеряемой среды, МПа |
21 |
|
Выходные сигналы: - аналоговый выход, мА - частотно-импульсный, Гц - цифровой |
от 4 до 20 (с HART) от 0 до 5000 RS485 (MODBUS-RTU), |
|
Номинальное напряжение сети: - постоянного тока, В |
19 от 29 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Условия эксплуатации: - температура окружающей среды, °C; - влажность, %, не более |
от -47 до +70 90 |
|
Ex-маркировка согласно ГОСТ 31610.0-2019 |
1Ex db IIC T6.. ,T610°C Gb X Ex tb IIIC T80°C...T610°C Db X 1Ex mb IIC T6.T610°C Gb X Ex mb IIIC T80°C.T610°C Db X |
|
Класс защиты по ГОСТ 14254-2015 |
IP65; IP67; IP68 |
|
1) - зависит от исполнения расходомера, конкретное значение указано на маркировочной табличке и в паспорте расходомера | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
65000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку при помощи лазерной гравировки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомеры жидкости ультразвуковые |
BF70-1 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Упаковка |
1 шт. |
Сведения о методах измерений
приведены в п.2.1 «Принцип измерения» документа «Расходомеры жидкости ультразвуковые BF70-1. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Q31/0116000164C 35-2024. Стандарт предприятия «Расходомеры жидкости
ультразвуковые BF70-1»
