Системы автоматического контроля выбросов загрязняющих веществ ООО «Омсктехуглерод»

Назначение

Системы автоматического контроля выбросов загрязняющих веществ ООО «Омсктехуглерод» (далее - системы) предназначены для измерений массовой концентрации оксида азота (NO), диоксида серы (SO2); объемной доли кислорода (О2), паров воды (Н2О); температуры, абсолютного давления, скорости потока газа; разовых, валовых (годовых), массовых выбросов загрязняющих веществ (далее - ЗВ).

Описание

К средствам измерений данного типа относятся системы автоматического контроля выбросов загрязняющих веществ ООО «Омсктехуглерод», представленные в таблице 1.

Таблица 1 - Системы, относящиеся к средствам измерений данного типа

Средства измерений, входящие в состав каждой системы, представлены в таблице 2.

Таблица 2 - Средства измерений, входящие в состав каждой системы

Принцип действия систем заключается в последовательных измерительных преобразованиях измеряемых величин в аналоговый, а затем цифровой сигнал с дальнейшей обработкой результатов измерений с помощью измерительных каналов (далее - ИК). Первичные измерительные преобразователи (далее - ИП) и вторичная часть ИК (далее - ВИК) (ПЛК и AIM2001-0802) соединены проводными линиями связи.

Системы осуществляют измерения следующим образом:

- первичные ИП преобразуют измеряемые величины в аналоговые электрические сигналы;

- сигнал сопротивления (Pt100) CTR преобразуется НПТ в сигнал силы постоянного тока от 4 до 20 мА;

- сигналы силы постоянного тока от 4 до 20 мА EL-SCADA IK-1.1, ТДК-3М, ВЗЛЕТ РГ, НПТ, PC-28 поступают в модули;

- AIM2001-0802 производят аналого-цифровое преобразование и передают информацию в ПЛК, в котором происходит обработка информации в соответствии с заложенным алгоритмом;

- измеренные и рассчитанные значения параметров отображаются на экранах сервера систем и автоматизированного рабочего места оператора.

Объемная доля паров воды рассчитывается по результатам измерений объемных долей кислорода во влажной и сухой пробе с помощью ТДК-3М и EL-SCADA IK-1.1 соответственно. Расчет массового выброса осуществляется по ГОСТ Р 70805-2023.

Обмен данными между системой и информационной системой предприятия осуществляется по сети Ethernet (протокол http).

CTR, PC-28, преобразователи электроакустические газовые ВЗЛЕТ РГ, пробоотборный зонд установлены на дымовых трубах (на площадке обслуживания). НПТ смонтированы в монтажных головках CTR.

Блок вторичного преобразователя ВЗЛЕТ РГ, шкаф газового анализа размещены в блоке-контейнере.

В шкафу газового анализа размещены EL-SCADA IK-1.1, ТДК-3М, ВИК, охладитель для осушения газовой пробы, а также конвертер NOx, предназначенный для преобразования диоксида азота (NO2) в газовой пробе в оксид азота (NO).

Для подачи газовой пробы в газоаналитическое оборудование используется обогреваемая линия подачи пробы.

Блок-контейнер оснащен системами поддержания микроклимата (вентиляции, обогрева и кондиционирования).

На площадках обслуживания расположен блок воздухонагнетателя, предназначенный для создания воздушной заслонки перед преобразователями электроакустическими газовыми ВЗЛЕТ РГ.

Заводские номера, состоящие из арабских цифр, разделенных символом «.», нанесены способом лазерной гравировки на таблички, расположенные на двери шкафа газового анализа.

Нанесение знака поверки на системы не предусмотрено.

Пломбирование систем не предусмотрено.

Системы выполняют следующие основные функции:

- измерение массовой концентрации загрязняющих веществ, приведенной к стандартным условиям (температура 0 °С, абсолютное давление 101325 Па);

- измерение объемной доли кислорода, паров воды;

- измерение температуры, абсолютного давления, скорости потока газа;

- измерение разовых, валовых (годовых), массовых выбросов загрязняющих веществ;

- сбор, обработка, визуализация, хранение данных, представление результатов измерений в различных форматах.

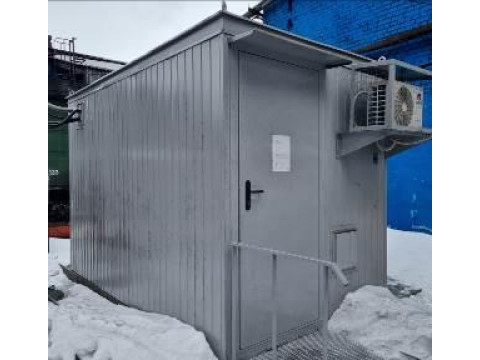

Общий вид блоков-контейнеров и табличек систем представлен на рисунках 1 - 3.

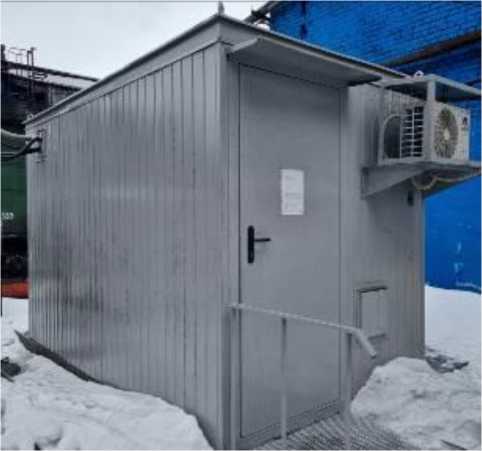

Рисунок 1 - Общий вид блока-контейнера и таблички системы, зав. № 20467.001

Общество с ограниченной ответственностью

«Симатек Энерго»

Система автоматического контроля выбросов загрязняющих веществ ООО «Омсктсхуглсрод»

SIMATEK

Республика Беларусь

Дымовая труба котельной №2

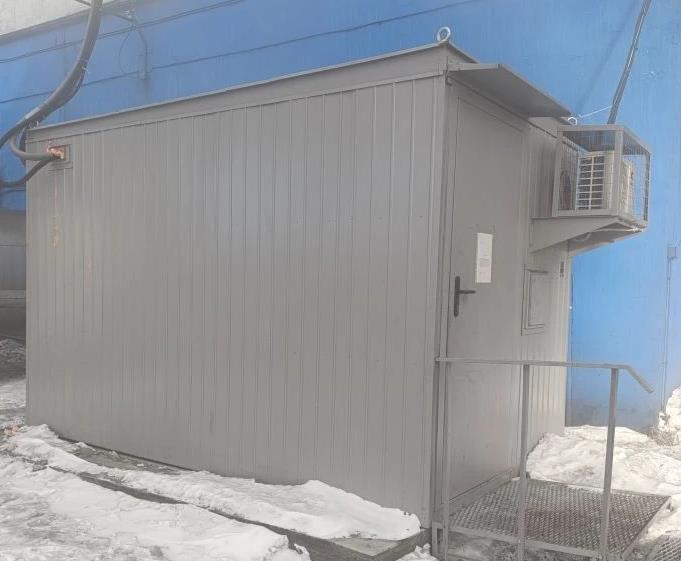

Рисунок 2 - Общий вид блока-контейнера и таблички системы, зав. № 20467.002

SIMATEK

Республика Беларусь

Общество с ограниченной отв его гвен ноет ью

«Симатек Энерго»

Система автоматического контроля выбросов загрязняющих веществ ООО «Омсктехуглерод»

Дымовая труба котельной №3

Чан. № 20467.003

Обозначение; СЭ.20467.АСК.0СЗ.УХ.,11

Номинальное напряжение: 400 В

Потребляемая мощность, кВт, нс более 15

Дата изготовления: 11.2025

Место нанесения заводского номера

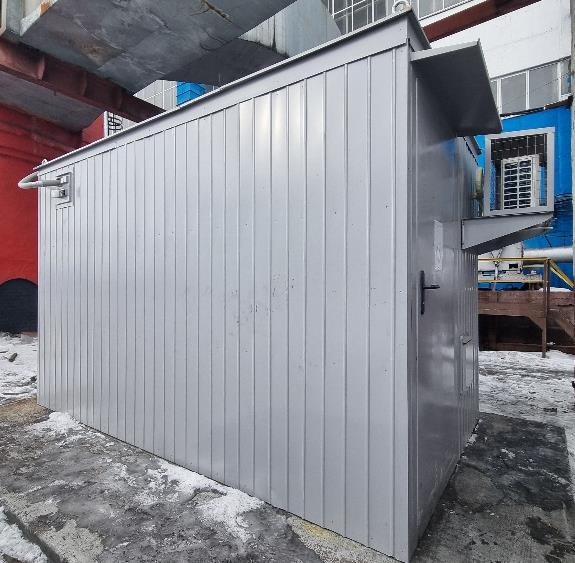

Рисунок 3 - Общий вид блока-контейнера и таблички системы, зав. № 20467.003

Программное обеспечение

Программное обеспечение (далее - ПО) системы включает ПО ПЛК и ПО сервера.

ПО системы предназначено для:

- обработки и передачи данных о параметрах выбросов ЗВ;

- расчета объемного расхода сухого газа при нормальных условиях (температура 0°С, абсолютное давление 101,325 кПа);

- приведения массовой концентраций ЗВ и объемного расхода к объемной доле кислорода, соответствующей стандартным условиям;

- расчета разовых, валовых (годовых), массовых выбросов ЗВ;

- расчета объемной доли паров воды;

- усреднения результатов измерений;

- визуализации технологического процесса;

- отображения на экране измеренных и расчетных значений, их архивирования;

- регистрации и документирования событий, ведения оперативной базы данных, обновляемой в режиме реального времени;

- контроля значений параметров, формирования предупредительных и аварийных сигналов;

- формирования отчетной информации о показателях выбросов.

ПО сервера защищено паролем.

Метрологические характеристики систем нормированы с учетом влияния ПО.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные ПО

Технические характеристики

Таблица 4 - Метрологические характеристики газоаналитических ИК

Таблица 5 - Метрологические . характеристики ИК параметров газового потока__________________

Таблица 6 - Метрологические характеристики ИК показателей выбросов

Продолжение таблицы 6

Таблица 7 - Технические характеристики

Таблица 8 - Показатели надежности

Знак утверждения типа

наносится на титульные листы руководств по эксплуатации и паспортов типографским способом.

Комплектность

Таблица 9 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Назначение, состав и принцип работы системы» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 05.12.2025 № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10’2 до 1-107 Па и Государственной поверочной схемы для средств измерений абсолютного давления»;

Приказ Росстандарта от 25.11.2019 № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока».
