Меры-имитаторы сопротивления Теккноу TS
| Номер в ГРСИ РФ: | 98770-26 |
|---|---|
| Производитель / заявитель: | АО "ТЕККНОУ", г.С.-Петербург |
Меры-имитаторы сопротивления Теккноу TS (далее - меры-имитаторы) предназначены для воспроизведения электрического сопротивления изоляционного покрытия электротехнической стали постоянному току. Меры-имитаторы могут применяться в качестве рабочих эталонов согласно локальной поверочной схеме ЛПС 08-2025 «Средства измерений электрического сопротивления изоляционного покрытия электротехнической стали. Локальная поверочная схема», утвержденной УНИИМ-филиалом ФГУП «ВНИИМ им. Д. И. Менделеева» от 23.06.2025 г., при испытаниях, поверке и калибровке средств измерений электрического сопротивления изоляционного покрытия электротехнической стали, основанных на методе Франклина.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98770-26 | |||||||||||||||
| Действует | по 17.06.2031 | |||||||||||||||
| Наименование | Меры-имитаторы сопротивления Теккноу | |||||||||||||||
| Модель | TS | |||||||||||||||
| Модификации |
TS01 TS1 TS10 TS100 |
|||||||||||||||
| Приказы |
№1180 от
17.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 52a7a9d5-285b-9bf3-a827-d6d470e6fa13 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
АО «Теккноу», РОССИЯ, 192148, г. Санкт-Петербург, пр-кт Елизарова, д. 31, к. 2, лит. А
Поверка
| Методика поверки / информация о поверке |
МП 60-261-2025 ГСИ. Меры-имитаторы сопротивления Теккноу TS. Методика поверки.
(с 17.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98770-26: Описание типа
2026-98770-26.pdf
|
Скачать | 202.7 КБ | |
|
98770-26: Методика поверки
МП 60-261-2025
2026-mp98770-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Меры-имитаторы сопротивления Теккноу TS (далее - меры-имитаторы) предназначены для воспроизведения электрического сопротивления изоляционного покрытия электротехнической стали постоянному току. Меры-имитаторы могут применяться в качестве рабочих эталонов согласно локальной поверочной схеме ЛПС 08-2025 «Средства измерений электрического сопротивления изоляционного покрытия электротехнической стали. Локальная поверочная схема», утвержденной УНИИМ-филиалом ФГУП «ВНИИМ им. Д. И. Менделеева» от 23.06.2025 г., при испытаниях, поверке и калибровке средств измерений электрического сопротивления изоляционного покрытия электротехнической стали, основанных на методе Франклина.
Описание
Принцип действия меры-имитатора основан на воспроизведении электрического сопротивления постоянного тока с помощью резистивных элементов. Мера-имитатор представляет собой печатную плату, на которой имеются:
- две контактные площадки для сверл средств измерений электрического сопротивления изоляционного покрытия электротехнической стали;
- десять контактных площадок, соединённых между собой проводящим материалом, для подключения измерительных электродов средств измерений электрического сопротивления изоляционного покрытия электротехнической стали.
Контактные площадки для электродов и контактные площадки для сверл соединены между собой через резистивную нагрузку.
Меры-имитаторы выпускаются в 4 модификациях TS01; TS1; TS10; TS100, которые обеспечивают воспроизведение электрического сопротивления постоянного тока 0,1; 1; 10; 100 Ом соответственно.
Нанесение знака поверки на меру-имитатор не предусмотрено. Заводской номер в виде сочетания латинских букв и арабских цифр указан на этикетке, расположенной на лицевой стороне меры-имитатора, методом наклейки.

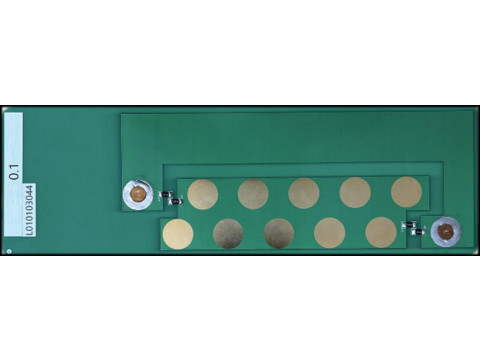

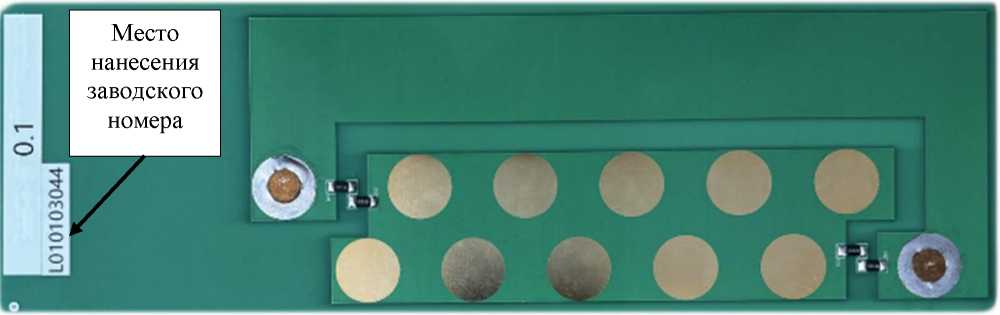

Общий вид меры-имитатора и место нанесения заводского номера представлены на рисунке 1.
Пломбирование меры-имитатора не предусмотрено.

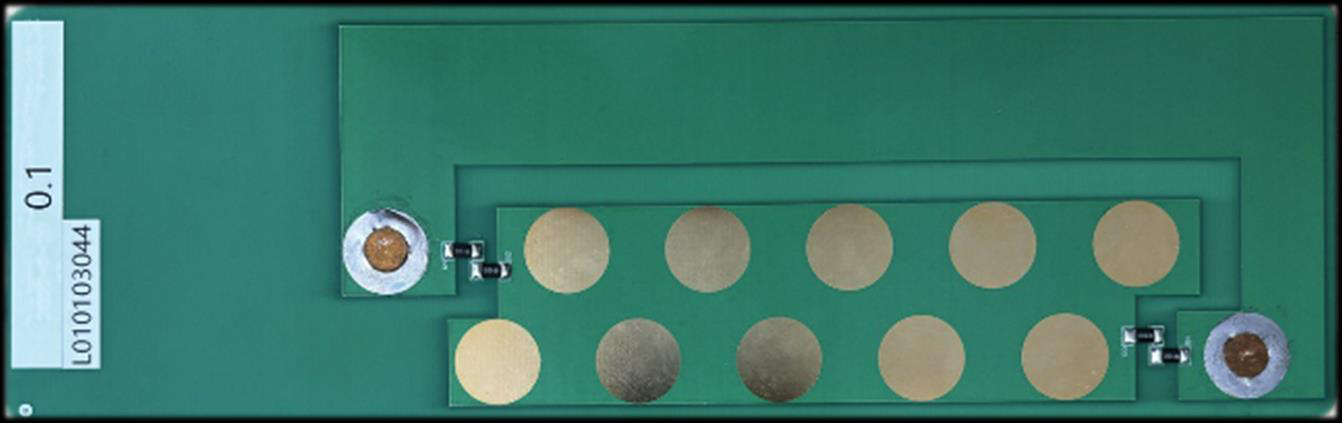

Рисунок 1 - Общий вид меры-имитатора и место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения сопротивления, Ом |
0,1; 1,0; 10,0; 100,0 |
|
Пределы допускаемой относительной погрешности измерений действительного значения сопротивления, % |
±1,0 |
|
Допускаемое отклонение от номинального значения сопротивления, Ом, при номинальном значении: - 0,1 Ом |
±0,005 |
|
- 1,0 Ом |
±0,01 |
|
- 10,0 Ом |
±0,2 |
|
- 100,0 Ом |
±0,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
310 |
|
- ширина |
100 |
|
- высота |
4 |
|
Масса, кг, не более |
0,2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист паспорта типографическим способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мера-имитатор сопротивления Теккноу |
TS |
1 шт. |
|
Паспорт |
— |
1 экз. |
|
Примечание - Допускается уточнение и изменение комплектации в соответствии с условиями поставки | ||
Сведения о методах измерений
приведены в разделе 4 «Порядок работы» паспорта.
Нормативные документы
ЛПС 08-2025 «Средства измерений электрического сопротивления изоляционного покрытия электротехнической стали. Локальная поверочная схема», утвержденная УНИИМ-филиалом ФГУП «ВНИИМ им. Д.И.Менделеева»;
ТУ 26.51.43-034-44345622-2025 «Меры-имитаторы сопротивления Теккноу TS. Технические условия».
