Анализаторы паров этанола в выдыхаемом воздухе Динго iblow 10 Pro
| Номер в ГРСИ РФ: | 98771-26 |
|---|---|
| Производитель / заявитель: | ООО "АРИДЕС", Республика Армения |
Анализаторы паров этанола в выдыхаемом воздухе Динго iblow 10 Pro (далее - анализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98771-26 | ||||||||||||
| Действует | по 17.06.2031 | ||||||||||||
| Наименование | Анализаторы паров этанола в выдыхаемом воздухе | ||||||||||||
| Модель | Динго iblow 10 Pro | ||||||||||||
| Приказы |
№1180 от
17.06.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | a7dbc358-f9a9-4b0c-e1a0-b68d2976e7b0 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «АРИДЕС», АРМЕНИЯ, ул. Раффи, 111, Малатия-Себастия, 0064 Ереван
Поверка
| Методика поверки / информация о поверке |
ИМТ-МП-0073-2025 ГСИ. Анализаторы паров этанола в выдыхаемом воздухе Динго iblow 10 Pro. Методика поверки.
(с 17.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98771-26: Описание типа
2026-98771-26.pdf
|
Скачать | 137.3 КБ | |
|
98771-26: Методика поверки
ИМТ-МП-0073-2025
2026-mp98771-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Анализаторы паров этанола в выдыхаемом воздухе Динго iblow 10 Pro (далее - анализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Описание
Анализаторы являются портативными автоматическими приборами циклического действия. Работа анализаторов полностью автоматизирована, все этапы подготовки и проведения тестирования сопровождаются звуковой сигнализацией и текстовыми сообщениями.
Конструктивно анализаторы выполнены в виде моноблока. В верхнем торце установлена сменная мундштук-воронка для отбора пробы и полупрозрачный цилиндр, под которым расположены индикаторные светодиоды. Ниже на лицевой панели располагаются дисплей с нанесенным на него наименованием модели и единицами измерения и кнопки управления, с задней стороны - ровная площадка с интегрированными в нее магнитами. Порт для связи с компьютером расположен в нижнем торце анализаторов.
В анализаторах используется электрохимический датчик для измерений массовой концентрации паров этанола в анализируемом воздухе.
Кнопка включения анализаторов расположена справа на лицевой панели. При включении анализаторов подается напряжение на схему анализаторов, при этом начинается процедура авто-тестирования.
На дисплее отображаются результаты измерений, сообщения о режимах работы анализаторов, о состоянии заряда элементов питания и вспомогательная информация.
Серийный номер, месяц и год изготовления, наименование изготовителя и страны производства наносится методом печати на маркировочную этикетку, прикрепленную на заднюю панель корпуса. Серийный номер, идентифицирующий каждый экземпляр анализаторов, указан в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита.
Общий вид анализаторов, места пломбировки и маркировочной этикетки с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлены на рисунках 1 и 2. Нанесение знака поверки на анализаторы не предусмотрено.
Доступ к внутренним частям анализаторов защищён разрушаемой наклейкой - пломбой, закрывающей один из крепёжных винтов на задней панели.

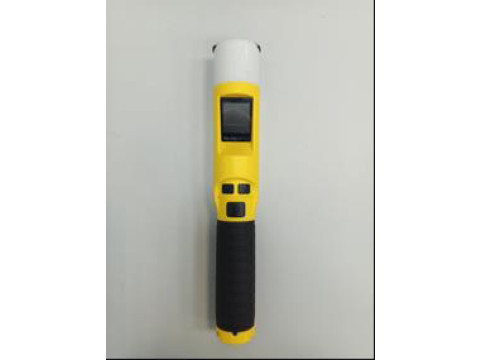

Рисунок 1 - Общий вид анализаторов
Место нанесения серийного номера
Место нанесения пломбы
Место нанесения знака утверждения типа

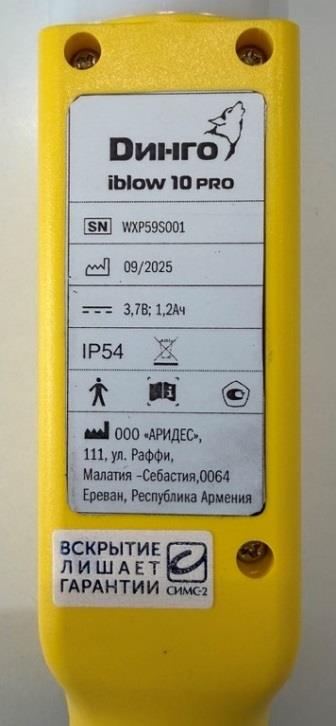

Рисунок 2 - Маркировочная этикетка анализаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера и место нанесения пломбы
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации. Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части анализатора;
- проведение настройки анализатора;
- отображение результатов измерений на дисплее.
ПО является метрологически значимым.
Метрологические характеристики анализаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО анализаторов приведены в таблице 1.
аблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iblowlOPro v1.4D DFU |
|
Номер версии (идентификационный номер) ПО, не ниже |
ver1.4D |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации паров этанола, мг/л |
от 0,00 до 1,00 |
|
Пределы допускаемой погрешности измерений при температуре окружающего воздуха в диапазоне св. +15 °С до +25 °С включ.: - абсолютной (в поддиапазоне измерений от 0,00 до 0,30 мг/л включ.), мг/л - относительной (в поддиапазоне измерений св. 0,30 до 1,00 мг/л), % |
±0,03 ±10 |
|
Пределы допускаемой погрешности измерений при температуре окружающего воздуха в диапазоне от -5,0 °С до +15,0 °С включ. и св. +25,0 °С до +45,0 °С включ.: - абсолютной (в поддиапазоне измерений от 0,00 до 0,30 мг/л включ.), мг/л - относительной (в поддиапазоне измерений св. 0,30 до 1,00 мг/л), % |
±0,05 ±16,5 |
|
Примечание - Анализаторы соответствуют требованиям Постановления Правительства Российской Федерации от 16.11.2020 № 1847 (п.п. 1.11, 12.2) при эксплуатации в диапазоне температуры окружающего воздуха св. +15 °С до +25 °С. | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации паров этанола, мг/л |
от 0,00 до 2,50 |
|
Цена младшего разряда шкалы при выводе показаний, мг/л |
0,01 |
|
Параметры анализируемой газовой смеси при подаче пробы на вход анализатора (автоматический режим отбора пробы): - расход анализируемой газовой смеси, л/мин - объем пробы анализируемой газовой смеси, л |
9,0 0,2 |
|
Габаритные размеры анализатора (длина ширина высота), мм |
272±5х44±5х44±5 |
|
Масса анализатора, кг |
0,26±0,01 |
|
Напряжение питания, В |
3,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа |
от -5 до +45 от 10 до 90 от 84,0 до 106,7 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы электрохимического датчика, установленного в анализаторе, лет |
2 |
|
Средний срок службы анализатора, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, а также на маркировочную этикетку методом печати.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор паров этанола в выдыхаемом воздухе |
Динго iblow 10 Pro |
1 шт. |
|
Сменная мундштук-воронка |
_ |
3 шт. |
|
Насадка |
_ |
1 шт. |
|
Кабель для подключения к ПК |
_ |
1 шт. |
|
Адаптер для подзарядки (при необходимости) |
_ |
1 шт. |
|
Ремешок на руку |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.11, 12.2);
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3452 «Об утверждении государственной поверочной схемы для средств измерений содержания этанола в газовых средах»;
Стандарт предприятия «Анализаторы паров этанола в выдыхаемом воздухе Динго iblow 10 Pro».
