Характериографы полупроводниковых приборов Л2-100 ТЕКО
| Номер в ГРСИ РФ: | 98774-26 |
|---|---|
| Категория: | Характериографы |
| Производитель / заявитель: | ЗАО "ТЕСТПРИБОР", г.Москва |
Характериографы полупроводниковых приборов Л2-100 ТЕКО (далее по тексту - характериографы) предназначены для визуального наблюдения статических вольтамперных характеристик полупроводниковых приборов, измерения (воспроизведения) напряжения и силы тока в их цепях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98774-26 | ||||||
| Действует | по 17.06.2031 | ||||||
| Наименование | Характериографы полупроводниковых приборов | ||||||
| Модель | Л2-100 ТЕКО | ||||||
| Приказы |
№1180 от
17.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | d8d165f5-208f-936f-3e9f-218f8bdf8b6f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «ТЕСТПРИБОР», РОССИЯ, 125480, г. Москва, ул. Планерная, д.7А
Поверка
| Методика поверки / информация о поверке |
РТ-МП-540-551-2026 ГСИ. Характериографы полупроводниковых приборов Л2-100 ТЕКО. Методика поверки.
(с 17.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98774-26: Описание типа
2026-98774-26.pdf
|
Скачать | 219.8 КБ | |
|
98774-26: Методика поверки
РТ-МП-540-551-2026
2026-mp98774-26.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Характериографы полупроводниковых приборов Л2-100 ТЕКО (далее по тексту - характериографы) предназначены для визуального наблюдения статических вольтамперных характеристик полупроводниковых приборов, измерения (воспроизведения) напряжения и силы тока в их цепях.
Описание
Характериографы представляют собой портативный электрический цифровой измерительный прибор, выполненный в виде моноблока, в металлическом корпусе серого цвета настольного исполнения. На передней панели расположен дисплей, клавиши управления и разъем для подключения панели подключения полупроводниковых приборов, которая предназначена для подключения полупроводниковых приборов к характериографу. На задней панели расположены разъемы для подключения питания характериографа и разъемы для связи с персональным компьютером через интерфейс USB.
Принцип действия характериографа основан на аналого-цифровом преобразовании напряжений на электродах исследуемого полупроводникового прибора (далее по тексту - ППП) и токов в его цепях с целью определения зависимости между ними, цифровой обработке при помощи микропроцессора и индикации вольтамперной характеристики на экране. Характериограф обеспечивает запоминание вольтамперной характеристики, отображаемой на экране, с возможностью последующего воспроизведения. При наличии у исследуемого ППП управляющего электрода (база, затвор) характериограф обеспечивает индикацию на экране семейства вольтамперных характеристик путем ступенчатого изменения тока или напряжения на управляющем электроде.
Характериограф позволяет производить курсорные измерения напряжения и тока в любой точке вольтамперной характеристики и отображать результаты измерений на экране.
Для автоматизации измерений характериограф может быть соединен с персональным компьютером по интерфейсу USB.
Для ограничения доступа к местам настройки (регулировки) выполняется опломбирование корпуса пломбой в виде наклейки, наклеиваемой на стык двух частей корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид характериографов представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель характериографов в месте, указанном на рисунке 2.
Места пломбирования от несанкционированного доступа характериографов указано на рисунке 3. Место пломбирования от несанкционированного доступа панели подключения полупроводниковых приборов указано на рисунке 4.
Место нанесения знака утверждения типа

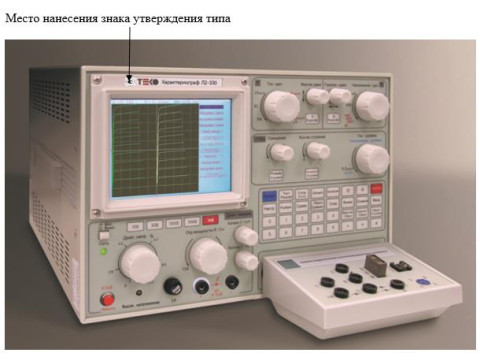

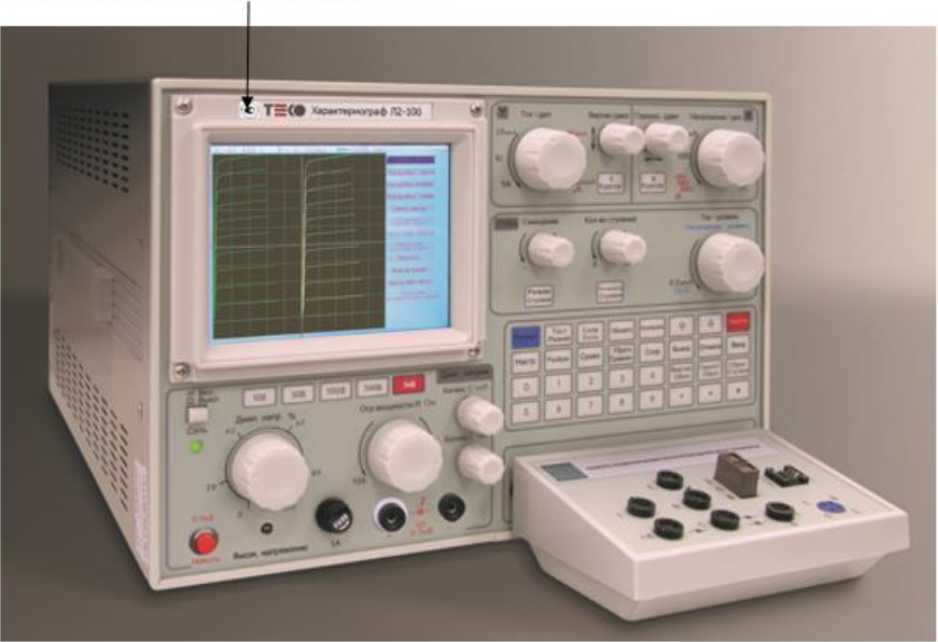

Рисунок 1 - Общий вид средства измерений
////",/
Место нанесения заводского номера

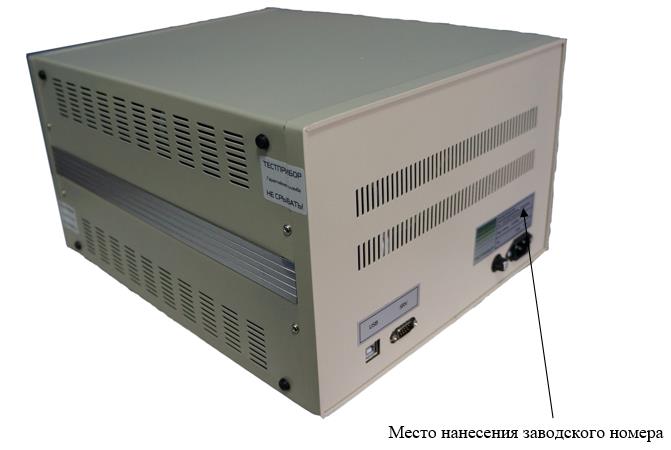

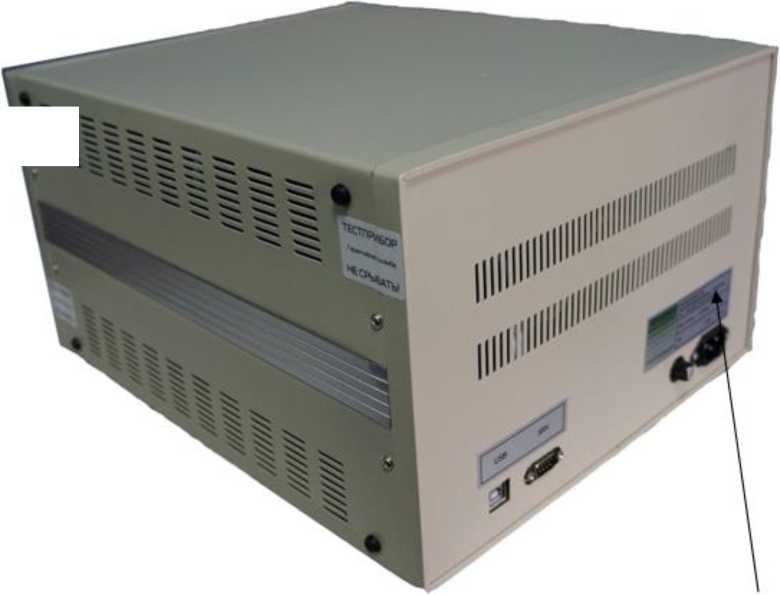

Рисунок 2 - Место нанесения заводского номера
Места пломбирования от несанкционированного доступа

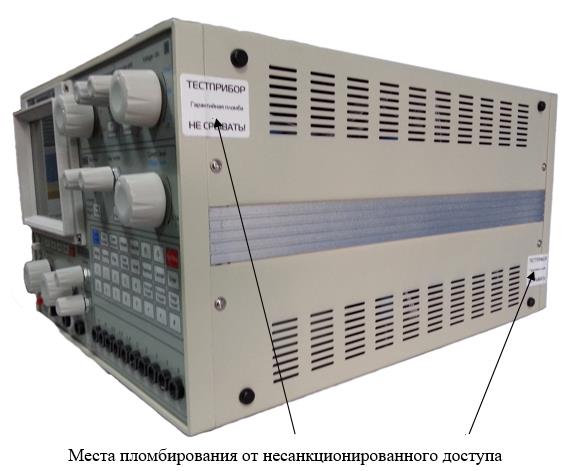

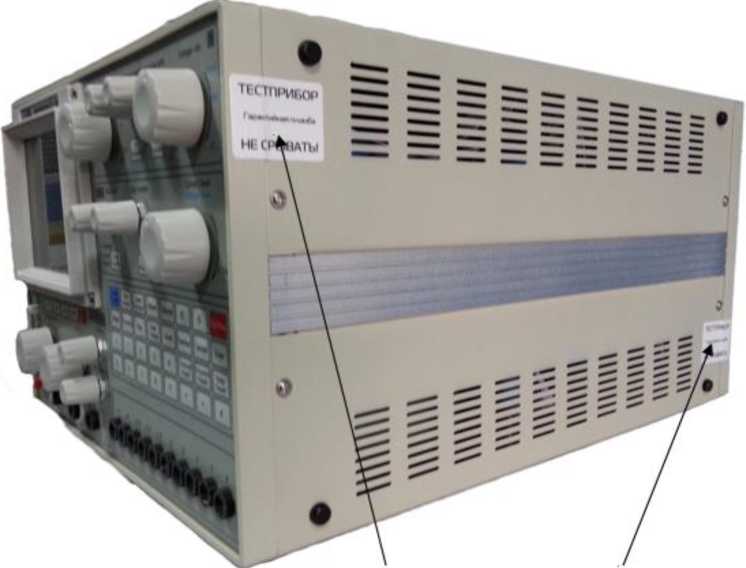

Рисунок 3 - Места пломбирования от несанкционированного доступа характериографов

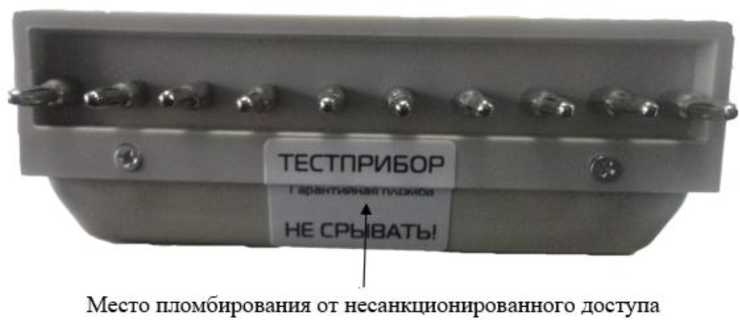

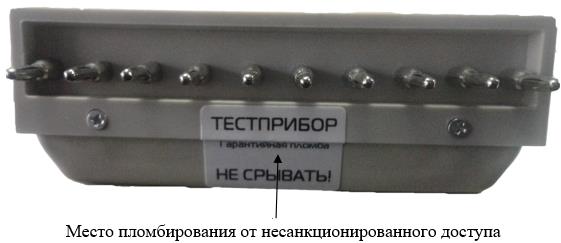

Рисунок 4 - Место пломбирования от несанкционированного доступа панели подключения полупроводниковых приборов
Программное обеспечение
Управление настройками и параметрами режима работы характериографа, вывод информации на экран осуществляются с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микропроцессора, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее ПО является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Внешнее ПО предназначено для дистанционного управления характериографом и не является метрологически значимым.
Уровень защиты внутреннего ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения характериографов представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения характериографов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware L2-100 Teko |
|
Номер версии (идентификационный номер ПО), не ниже |
V 1.2 |
|
Цифровой идентификатор ПО |
D7DBE55ERA1E1565487ADR |
|
Другие идентификационные данные (если имеются) |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Характеристика |
Значение |
|
1 |
2 |
|
Диапазон воспроизведения напряжения постоянного тока на коллекторе (или аналогичном ему электроде) исследуемого ШП1, В |
от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока на коллекторе исследуемого НИИ, В - при Коткл.гор от 0,01 до 0,10 В/дел - при Коткл.гор от 0,2 до 5,0 В/дел - при Коткл.гор от 10 до 50 В/дел |
± (0,04-кЗПИ икэ + 0,01-икэ изм + 0,001) ± (0,03-кЗПИ икэ + 0,01-икэ изм + 0,001) ± (0,03-КЗПИ икэ + 0,01-икэ изм + 0,01) |
|
Диапазон измерений напряжения постоянного тока на базе исследуемого ШП1, В |
от 0,05 до 10,00 |
|
Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока на базе исследуемого ППП, В |
± (0,03-кЗПИ иБэ. + 0,01-Ure. изм + 0,001) |
|
Диапазон воспроизведения обратного напряжения диода, В |
от 0,001 до 5000,000 |
|
Пределы допускаемой абсолютной погрешности воспроизведения обратного напряжения диода, В |
± (0,05-кЗПИ иобр. + 0,01-иобр. изм + 0,1) |
|
Диапазон измерений силы постоянного тока в цепи коллектора исследуемого ППП, А |
от 0,0000001 до 50,0000000 |
|
Пределы допускаемой абсолютной погрешности курсорных измерений силы постоянного тока коллектора, А - при Коткл.верт от 0,01 до 0,05 мкА/дел - при Коткл.верт от 0,1 до 5,0 мА/дел - при Коткл.верт от 0,01 до 1,00 А/дел - при Коткл.верт от 2 до 5 А/дел |
± (0,04-кЗПИ 1к + 0,01 -1к + 0,000001) ± (0,03-кЗПИ 1к + 0,01 -1к + 0,000001) ± (0,03-кЗПИ 1к + 0,01 -1к + 0,001) ± (0,04-кЗПИ 1к + 0,01 -1к + 0,001) |
|
Диапазон воспроизведения силы начального и обратного постоянного тока исследуемого НИИ, мкА |
от 0,0002 до 100,0000 |
П Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы начального и обратного постоянного тока, мкА - при Коткл.верт от 0,02 до 0,10 мкА/дел - при Коткл.верт от 0,2 до 10,0 мкА/дел |
±(0,1-КЗПИ 1обр.+0,01-1 обр.изм +0,001) ±(0,05 -КЗПИ 1обр.+0,01 Побр.изм +0,001) |
|
Диапазон воспроизведения силы размаха ступенчато изменяющегося постоянного тока базы, А |
от 0,000002 до 5,000000 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы размаха ступенчато изменяющегося постоянного тока базы (при силе токе смещения базы, равном нулю), А - при 1б макс от 0,2 до 10,0 мкА/дел - при 1б макс от 20 до 50 мкА/дел - при 1б макс от 0,1 до 50,0 мА/дел - при 1б макс от 0,1 до 0,5 А/дел |
±(0,04-КЗП 1б ступ 0,01-1б ступ изм+0,000000001) ±(0,03-КЗП 1б ступ+0,01-1б ступ изм+0,000000001) ±(0,03 -КЗП 1б ступ +0,01 -1б ступ изм + 0,000001) ± (0,03 -КЗП 1б ступ + 0,01 -1б ступ изм + 0,001) |
|
Диапазон воспроизведения силы постоянного тока смещения базы, А |
от 0,0000002 до 0,5000000 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока смещения базы, А - при 1б макс от 0,2 до 50,0 мкА/дел - при 1б макс от 0,1 до 50,0 мА/дел - при 1б макс от 0,1 до 0,5 А/дел |
± (0,04-КЗП 1б + 0,01-1б + 0,000000001) ± (0,04-КЗП 1б + 0,01 -1б + 0,000001) ± (0,04-КЗП 1б + 0,01-1б + 0,001) |
|
Диапазон воспроизведения размаха ступенчато изменяющегося напряжения постоянного тока на базе, В |
от 0,0001 до 10,0000 |
|
Пределы допускаемой абсолютной погрешности воспроизведения размаха ступенчато изменяющегося напряжения постоянного тока на базе (при напряжении смещения базы, равном нулю), В - при иБэ макс от 10 до 50 мВ/дел - при иБэ макс от 0,1 до 1,0 В/дел |
±(0,03-КЗП иБэ ступ +0,01-иБэ ступ +0,000001) ± (0,03-КЗП иБЭ ступ+0,0 1-иБЭ ступ + 0,001) |
|
Диапазон воспроизведения напряжения постоянного тока смещения базы, В |
от 0,01 до 1,00 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока смещения базы, В - при иБэ макс от 10 до 50 мВ/дел - при иБЭ макс от 0,1 до 1,0 В/дел |
± (0,04-КЗП иБэ ступ + 0,01-иБэ + 0,000001) ± (0,04-КЗП иБэ ступ + 0,01-иБэ + 0,001) |
П Продолжение таблицы 2________________________________________________________________
Примечание:
Коткл.верт — коэффициент отклонения усилителя индикации по вертикали.
Коткл.гор — коэффициент отклонения усилителя индикации по горизонтали.
1б макс - амплитуда ступени тока базы.
иБЭ макс - амплитуда ступени напряжения на базе.
КЗПИ икэ - конечное значение установленного предела измерения напряжения на коллекторе, определяемое как произведение значения коэффициента отклонения усилителя индикации по горизонтали на количество делений шкалы.
икэ изм -измеренное значение напряжения на коллекторе.
КЗПИ иБэ - конечное значение установленного предела измерения напряжения на базе, определяемое как произведение значения коэффициента отклонения усилителя индикации по горизонтали на количество делений шкалы.
иБЭ изм - измеренное значение напряжения на базе.
КЗПИ иобр - конечное значение установленного предела измерения обратного напряжения диода, определяемое как произведение значения коэффициента отклонения усилителя индикации по горизонтали на количество делений шкалы.
иобр изм - измеренное значение обратного напряжения диода.
КЗПИ 1к - конечное значение установленного предела измерения тока коллектора,
определяемое как произведение значения коэффициента отклонения усилителя индикации по вертикали на количество делений шкалы.
1к изм - измеренное значение тока коллектора.
КЗПИ 1обр - конечное значение установленного предела измерения начального и обратного тока, определяемое как произведение значения коэффициента отклонения усилителя индикации по вертикали на количество делений шкалы.
1обр изм -измеренное значение начального (обратного) тока.
КЗП 1б ступ -конечное значение установленного предела ступенчато-изменяющегося тока базы (тока 10-й ступени).
1б ступ изм - размах ступенчато-изменяющегося тока базы.
1б - ток смещения базы.
КЗП иБэ ступ - конечное значение установленного предела ступенчато-изменяющегося напряжения на базе (напряжения 10-й ступени).
иБЭ ступ - размах ступенчато-изменяющегося напряжения на базе.
иБэ- напряжение смещения базы.
Таблица 3- Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество делений экранной шкалы по горизонтали Количество делений экранной шкалы по вертикали |
10 10 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 254 от 47,5 до 52,5 |
|
Потребляемая мощность, В^А, не более |
200 |
|
Габаритные размеры (ширинахглубинахвысота), мм, не более |
320х400х210 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +10 до +35 от 30 до 80 от 84 до 106 |
|
Масса, кг, не более |
20 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
16000 |
Знак утверждения типа
наносится на лицевую панель характериографов в виде наклейки в месте, указанном на рисунке 1, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
1 |
2 |
3 |
|
Характериограф полупроводниковых приборов |
Л2-100 ТЕКО |
1 |
|
Панель подключения полупроводниковых приборов |
_ |
1 |
|
Контактное устройство |
_ |
3 |
|
Шнур электропитания |
_ |
1 |
|
Кабель USB |
_ |
1 |
|
Паспорт |
ТАСФ.411242.002ПС |
1 |
|
Руководство по эксплуатации |
ТАСФ.411242.002 РЭ |
1 |
Сведения о методах измерений
приведены в разделе 5 «Инструкция по эксплуатации» руководства по эксплуатации ТАСФ.411242.002 РЭ.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 20.03.2026 №530 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Характериографы полупроводниковых приборов Л2-100 ТЕКО Технические условия ТУ 4040-070-79013998-2020.
