Модули контроллеров программируемых логических MKLogic-SF MK-SF-AI-16H1
| Номер в ГРСИ РФ: | 98775-26 |
|---|---|
| Производитель / заявитель: | ОАО "Нефтеавтоматика", г.Уфа |
Модули контроллеров программируемых логических MKLogic-SF MK-SF-AI-16H1 (далее - модули) предназначены для измерений аналоговых сигналов силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98775-26 | |||||||||
| Действует | по 19.06.2031 | |||||||||
| Наименование | Модули контроллеров программируемых логических | |||||||||
| Модель | MKLogic-SF MK-SF-AI-16H1 | |||||||||
| Приказы |
№1212 от
19.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | ae73d460-8541-c79d-ea82-2cb18c1f6cea | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Нефтеавтоматика», РОССИЯ, 450511, Республика Башкортостан, Уфимский р-н, д.Мударисово, ул.Нефтеавтоматики, д.1
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-150-25 ГСИ. Модули контроллеров программируемых логических MKLogic-SF MK-SF-AI-16H1. Методика поверки.
(с 19.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
98775-26: Описание типа
2026-98775-26.pdf
Файл устарел
|
Скачать | 159.8 КБ | |
|
98775-26: Методика поверки
МП-НИЦЭ-150-25
2026-mp98775-26.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
98775-26: Описание типа
2026-98775-26-1.pdf
|
Скачать | 159.8 КБ | |
|
98775-26: Методика поверки
МП-НИЦЭ-150-25
2026-mp98775-26-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Модули контроллеров программируемых логических MKLogic-SF MK-SF-AI-16H1 (далее - модули) предназначены для измерений аналоговых сигналов силы постоянного электрического тока.
Описание
Принцип действия модулей основан на преобразовании входных аналоговых сигналов силы постоянного электрического тока в цифровое представление с последующей передачей преобразованного сигнала на исполнительные механизмы.
Конструктивно модули выполнены в виде печатной платы, размещенной в пластиковом корпусе, состоящем из двух частей.
Заводской номер модуля наносится на маркировочную наклейку типографским методом в виде цифрового кода.

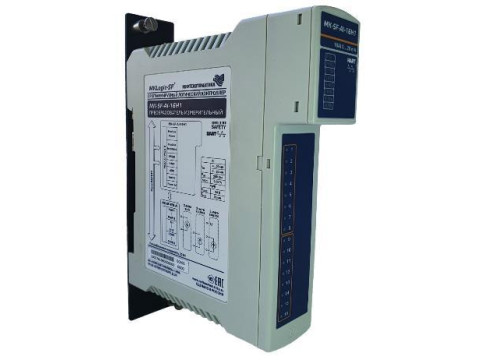

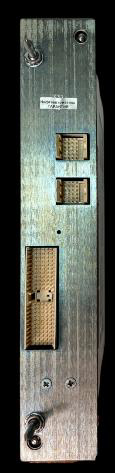

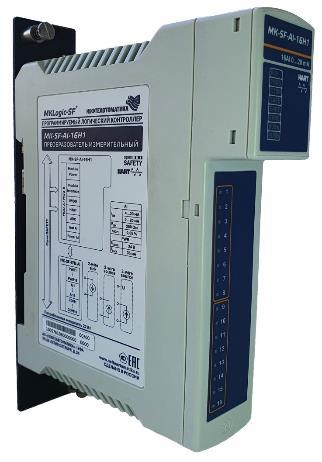

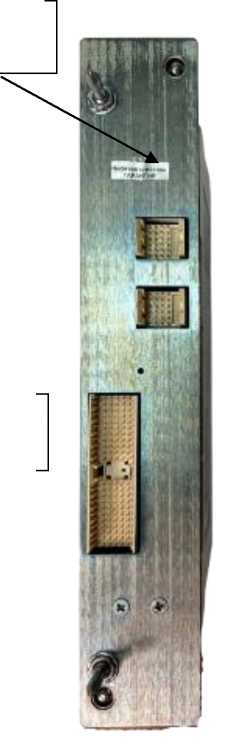

Общий вид модуля с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - заводская наклейка. Нанесение знака поверки на модули не предусмотрено.
WKUpt-ff
(ТЕ£^06ДЧ»ЬМ2И=аИ’ЕЛЬЧЫЙ
*■ 14 swrr
■яг'-Л
Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломбировочная наклейка завода-изготовителя
Рисунок 1 - Общий вид модуля с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) модулей состоит из встроенного и внешнего ПО.
Встроенное ПО записывается изготовителем на этапе производства и не может быть изменено потребителем, разделено на метрологически значимую и не значимую части.
Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики модулей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Внешнее ПО предназначено для считывания данных и является метрологически не значимым
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии метрологически незначимой части (идентификационный номер ПО), не ниже |
1.1.0.1 |
|
Номер версии метрологически значимой части (идентификационный номер ПО) |
001 |
|
Цифровой идентификатор ПО |
0601754227 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений силы постоянного электрического тока, мА |
от 0 до 20; от 4 до 20 |
|
Пределы допускаемой приведенной (к нормирующему значению*) основной погрешности измерений силы постоянного электрического тока, % |
±0,05 |
|
Пределы допускаемой приведенной (к нормирующему значению*) дополнительной погрешности измерений силы постоянного электрического тока в диапазоне рабочих температур, % |
±0,05 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +20 до +30 75 |
|
* - Нормирующее значение погрешности измерений силы постоянного электрического тока - 16 мА. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество входов, шт. |
16 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24±6 |
|
Потребляемая мощность, Вт, не более |
22 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
225,5x170,5x41,0 |
|
Масса, кг, не более |
0,6 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -20 до +70 от 5 до 95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
100 000 |
Знак утверждения типа
наносится на корпус модуля любым технологическим способом, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль контроллера программируемого логического MKLogic-SF |
MK-SF-AI-16H1 |
1 шт. |
|
Паспорт |
КДСА.426431.116 ПС |
1 экз. |
|
Руководство по эксплуатации |
КДСА.426471.013 РЭ |
1 экз.* |
|
Внешнее ПО |
OpenModScan |
1 шт. ** |
|
Примечания: * - Поставляется в электронном виде. Поставка бумажной копии по требованию заказчика; * * - Доступно для загрузки с сайта: github.com/sanny32/OpenModScan. | ||
Сведения о методах измерений
приведены в разделе 3 «Модули» руководства по эксплуатации КДСА.426471.013 РЭ «Контроллер программируемый логический MKLogic-SF».
Нормативные документы
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
ТУ 26.51.70-67-00137093-2024 «Контроллер программируемый логический MKLogic-SF. Технические условия».
