Пробники электромагнитных наводок для проведения специальных исследований ПЭМН-5
| Номер в ГРСИ РФ: | 98776-26 |
|---|---|
| Производитель / заявитель: | ООО "Технологии защиты информации" (ООО "Тех ЗИ"), Московская область, г. Королев |
Пробники электромагнитных наводок для проведения специальных исследований ПЭМН-5 (далее - пробники) предназначены для измерений напряжения переменного тока наводимого в сетевом кабеле от побочного электромагнитного излучения технического средства, совместно с анализаторами спектра, вольтметрами, осциллографами и другими радиотехническими средствами измерений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98776-26 | |||||||||
| Действует | по 19.06.2031 | |||||||||
| Наименование | Пробники электромагнитных наводок для проведения специальных исследований | |||||||||
| Модель | ПЭМН-5 | |||||||||
| Приказы |
№1212 от
19.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fa0f252f-502b-1326-3952-c157319030a3 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Тех ЗИ», РОССИЯ, 141090, Московская обл., г. Королев, микрорайон Юбилейный, ул. Лесная, 20
Поверка
| Методика поверки / информация о поверке |
МП ПЭМН-5-2025 ГСИ. Пробники электромагнитных наводок для проведения специальных исследований ПЭМН-5. Методика поверки.
(с 19.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
98776-26: Описание типа
2026-98776-26.pdf
Файл устарел
|
Скачать | 102.7 КБ | |
|
98776-26: Методика поверки
МП ПЭМН-5-2025
2026-mp98776-26.pdf
Файл устарел
|
Скачать | 957.6 КБ | |
|
98776-26: Описание типа
2026-98776-26-1.pdf
|
Скачать | 102.7 КБ | |
|
98776-26: Методика поверки
МП ПЭМН-5-2025
2026-mp98776-26-1.pdf
|
Скачать | 957.6 КБ |
Описание типа
Назначение
Пробники электромагнитных наводок для проведения специальных исследований ПЭМН-5 (далее - пробники) предназначены для измерений напряжения переменного тока наводимого в сетевом кабеле от побочного электромагнитного излучения технического средства, совместно с анализаторами спектра, вольтметрами, осциллографами и другими радиотехническими средствами измерений.
Описание
Принцип действия пробников основан на измерении напряжения переменного тока при помощи индуктивно-емкостной измерительного контура.
Конструктивно пробники представляют собой портативные приборы с экранированным корпусом, к которому подключается шнур электропитания испытуемого технического средства.
Напряжение переменного тока, которое возникает в сетевом кабеле от побочного электромагнитного излучения технического средства передается при помощи индуктивно-емкостной измерительный контур на выходной ВЧ соединитель (измерительный выход). К измерительному выходу подключается внешний измерительный прибор (например, анализатор спектра) при помощи коаксиального кабеля, входящего в состав пробника.
Точкой измерения напряжения сигнала является входная сетевая розетка для подключения технического средства. Точкой калиброванного выхода измеряемого напряжения является выходной разъем измерительного кабеля.
Общий вид пробников, с указанием места нанесения знака утверждения типа, приведен на рисунке 1. Заводские номера нанесены на маркировочную наклейку в виде цифрового кода, приклеенную на заднюю панель. Возможность нанесения знака поверки непосредственно на корпус пробника не предусмотрена.
Корпуса пробников опломбированы наклейкой для предотвращения возможности несанкционированного вмешательства в работу пробников, которое может привести к искажению результатов измерений. Место пломбирования обозначено стрелками на фото 1.

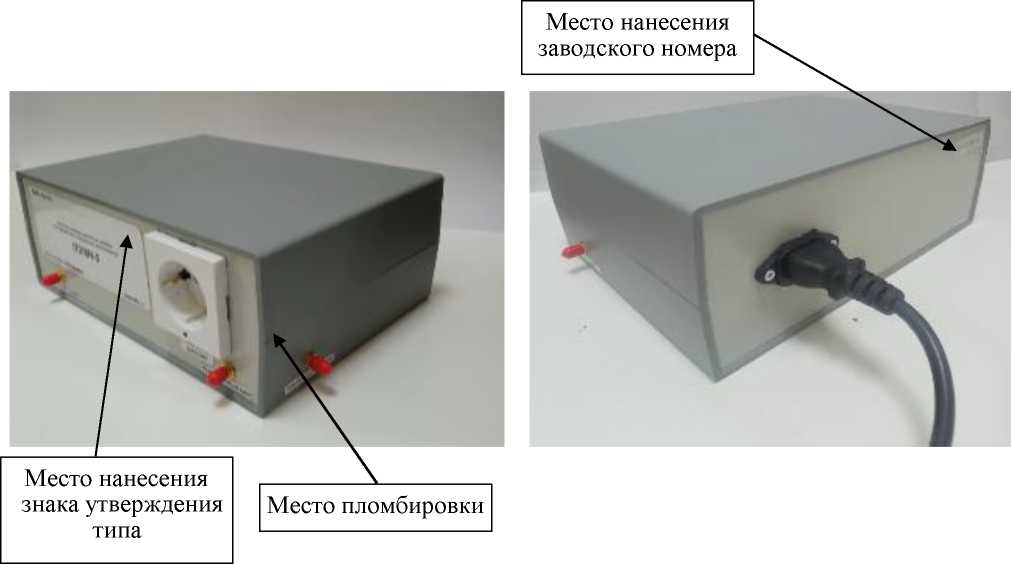

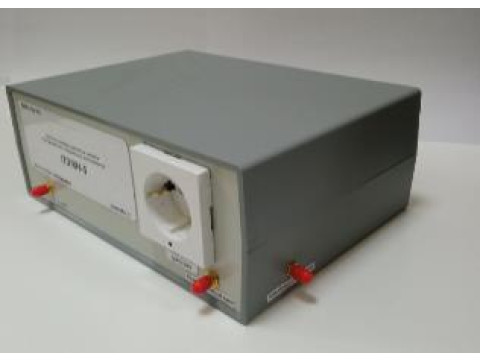

Рисунок 1 - Общий вид пробника электромагнитных наводок для проведения специальных исследований ПЭМН-5, обозначение мест нанесения знака утверждения типа, заводского номера и схемы пломбировки от несанкционированного доступа
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон рабочих частот, МГц |
от 400 до 5000 |
|
Значение коэффициента калибровки (на нагрузку 50 Ом), дБ |
от 0 до 25* |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки в диапазоне частот, дБ: - от 400 до 2000 МГц вкл. |
±2 |
|
- св. 2000 до 4000 МГц вкл. |
±3 |
|
- св. 4000 до 5000 МГц вкл. |
±4 |
|
* - конкретные значения приведены в руководстве по эксплуатации | |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
256 |
|
- ширина |
195 |
|
- высота |
110 |
|
Масса, кг, не более |
0,6 |
Знак утверждения типа
наносится на корпуса пробников липкой аппликацией и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 3 - Комплектность пробников побочных электромагнитных наводок ПЭМН-5
|
Наименование |
Обозначение |
Количество |
|
Пробник электромагнитных наводок для проведения специальных исследований ПЭМН-5 |
_ |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.43.140-001-88922204-2025 |
1 шт. |
|
Сетевой кабель №1 (для подключения пробника к сети) |
_ |
1 шт. |
|
Сетевой кабель №2 (применяется при поверке) |
_ |
1 шт. |
|
Кабель измерительный коаксиальный SMA-m/SMA-m |
_ |
1 шт. |
|
Нагрузка согласованная SMA 50 Ом |
_ |
1 шт. |
|
Упаковка |
_ |
1 шт. |
Сведения о методах измерений
приведены в руководстве по эксплуатации РЭ 26.51.43.140-001-88922204-2025 «Пробники электромагнитных наводок для проведения специальных исследований ПЭМН-5. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3383;
Пробник электромагнитных наводок для проведения специальных исследований ПЭМН-5. Технические условия ТУ 26.51.43.140-001-88922204-2025.
