Контроллеры КСУ-7
| Номер в ГРСИ РФ: | 98778-26 |
|---|---|
| Производитель / заявитель: | ЗАО "Электон", г.Москва |
Контроллеры КСУ-7 (далее - контроллеры) предназначены для измерений параметров сети переменного тока с номинальной частотой 50 Гц, активной и реактивной электрической мощности в трехфазных четырехпроводных цепях переменного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98778-26 | ||||||
| Действует | по 19.06.2031 | ||||||
| Наименование | Контроллеры | ||||||
| Модель | КСУ-7 | ||||||
| Приказы |
№1212 от
19.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 620d8751-31bb-ef6b-42d6-04c8bd0ac90d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ЗАО «Электон», РОССИЯ, 600910, Владимирская обл., г. Радужный, квартал 17, д. 150
Поверка
| Методика поверки / информация о поверке |
МП-938-2025 ГСИ. Контроллеры КСУ-7. Методика поверки.
(с 19.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
98778-26: Описание типа
2026-98778-26.pdf
Файл устарел
|
Скачать | 200.5 КБ | |
|
98778-26: Методика поверки
МП-938-2025
2026-mp98778-26.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
98778-26: Описание типа
2026-98778-26-1.pdf
|
Скачать | 200.5 КБ | |
|
98778-26: Методика поверки
МП-938-2025
2026-mp98778-26-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Контроллеры КСУ-7 (далее - контроллеры) предназначены для измерений параметров сети переменного тока с номинальной частотой 50 Гц, активной и реактивной электрической мощности в трехфазных четырехпроводных цепях переменного тока.
Описание
Принцип действия контроллеров основан на аналого-цифровом преобразовании входных сигналов с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее контроллеров, сохраняются в памяти и передаются через различные интерфейсы в информационные системы и системы управления более высокого уровня.

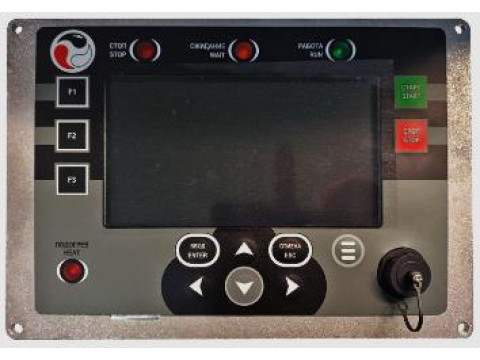

Конструктивно контроллеры выполнены в металлическом корпусе моноблочного исполнения. На передней панели располагаются: дисплей, клавиатура, индикаторы режимов работы и соединитель интерфейсов USB. На нижней стороне контроллера расположены соединители интерфейсов RS-232/RS-485, соединители интерфейсов Ethernet, USB, а также соединители для подключения цепей питания, аналогового и цифрового ввода/вывода.
Заводской номер контроллеров, однозначно идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом цифровой печати, размещаемую в правый верхний угол задней стороны корпуса методом наклейки и на оборотную видимую сторону лицевой панели методом лазерной гравировки.
Нанесение знака поверки на контроллеры не предусмотрено.
Пломбирование контроллера производится при помощи пломбировочной ленты.

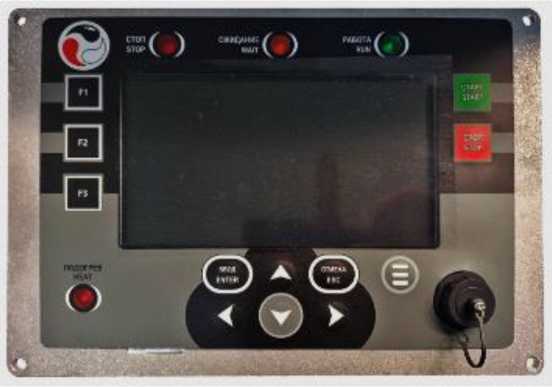

Общий вид контроллеров с указанием места нанесения маркировочной таблички, места нанесения пломбировки и мест нанесения заводских номеров приведен на рисунке 1.
Место нанесения заводского номера

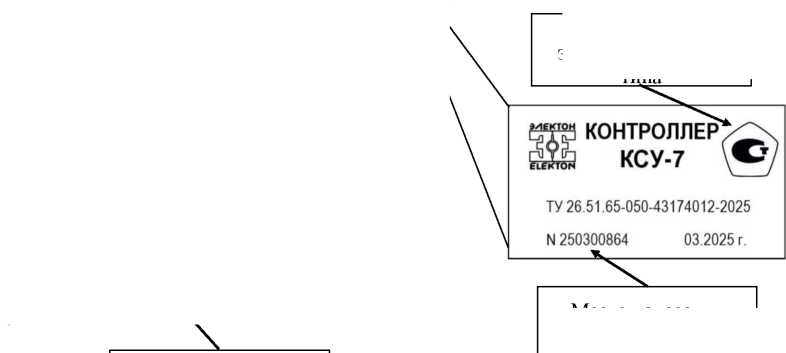

Рисунок 1 - Общий вид контроллеров с указанием места нанесения маркировочной таблички, мета нанесения пломбировки и мест нанесения заводских номеров
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения пломбировки
Программное обеспечение
Контроллеры имеют встроенное программное обеспечение (далее - ВПО).
ВПО делится на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ВПО, влияющая на метрологические характеристики, устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Метрологически значимая часть ВПО защищена от несанкционированного доступа путем пломбирования.
Уровень защиты ВПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные метрологически значимого ВПО представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ВПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CTR_391.02.bin |
|
Номер версии (идентификационный номер ПО) |
391.02 |
|
Цифровой идентификатор ПО |
1EEB5452 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики контроллеров
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой основной относительной погрешности измерений, % |
|
Среднеквадратическое значение фазного напряжения переменного тока U1, U2, U3, В |
от 0,60 •ином до 1,35-ином |
±1 |
|
Среднеквадратическое значение силы переменного тока I1,12, 1з, А |
от 0,02-1ном до 1,50-1ном |
±1 |
|
П р и м е ч а н и я: 1 Значение номинального рабочего напряжения (ином) составляет 230 В; 2 Значение номинальной частоты составляет 50 Гц; 3 Значение номинального тока (1ном) составляет 5 А. | ||
Таблица 3 - Метрологические характеристики контроллеров при измерениях активной электрической мощности_____________________________________________________________
|
Значение силы переменного электрического тока, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cos ф |
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности, % |
|
0,02-Iном < I < 0,05 -Iном |
от 0,60 Uном до 1,35 Uном |
1,0 |
±2,5 |
|
0,05 -Iном < I < 1,50 -Iном |
±2,0 | ||
|
0,05 -Iном < I < 0,10-Iном |
0,5 |
±2,5 | |
|
0,10 -Iном < I < 1,50 -Iном |
±2,0 | ||
|
0,10 -Iном < I < 1,50 -Iном |
0,25 |
±2,5 |
Таблица 4 - Метрологические характеристики контроллеров при измерениях реактивной электрической мощности_____________________________________________________________
|
Значение силы переменного электрического тока, А |
Значение напряжения переменного тока, В |
Коэффициент мощности sin ф |
Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности, % |
|
0,02-Iном < I < 0,05 -Iном |
от 0,75- Uном до 1,25- Uном |
1,0 |
±2,5 |
|
0,05 'Iном < I < 1,50 Jном |
±2,0 | ||
|
0,05 -Iном < I < 0,10-Iном |
0,5 |
±2,5 | |
|
0,10-Iном < I < 1,50-Iном |
±2,0 | ||
|
0,10-Iном < I < 1,50-Iном |
0,25 |
±2,5 |
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха на каждый 1 C от нормальных условий измерений от плюс 15 C до плюс 25 C в пределах условий эксплуатации, составляет ±0,1 %.
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 12 до 28 |
|
Потребляемая мощность, без подогрева, Вт, не более |
9 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -60 до +60 |
|
- относительная влажность при температуре +25 °С, %, не более |
98 |
|
Габаритные размеры, мм, не более - ширина |
265 |
|
- высота |
185 |
|
- глубина |
96 |
|
Масса, кг, не более |
2,75 |
Таблица 6 - Показатели надежности
|
Средняя наработка на отказ, ч |
70080 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится методом цифровой печати на маркировочную табличку, которая размещается в правом верхнем углу задней панели контроллеров, и на титульный лист паспорта и руководства по эксплуатации.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер |
КСУ-7 |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.65-050-43174012-2025 |
1 экз. |
|
Паспорт |
ЦТКД 678.70 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.5 «Методы измерений» руководства по эксплуатации
РЭ 26.51.65-050-43174012-2025.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А диапазоне частот от 1-10-1 до 1-106 Гц»;
ТУ 26.51.65-050-43174012-2025 «Контроллер КСУ-7. Технические условия».
