Высотомеры NOVA LH
| Номер в ГРСИ РФ: | 98779-26 |
|---|---|
| Категория: | Высотомеры |
| Производитель / заявитель: | ООО "НОВОТЕКС СИСТЕМС", г Москва |
Высотомеры NOVA LH предназначены для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонений от номинальных размеров плоских и цилиндрических деталей.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98779-26 | ||||||||||||
| Действует | по 19.06.2031 | ||||||||||||
| Наименование | Высотомеры | ||||||||||||
| Модель | NOVA LH | ||||||||||||
| Модификации |
NOVA LH1-400 NOVA LH2-400 NOVA LH3-400 NOVA LH1-700 NOVA LH2-700 NOVA LH3-700 NOVA LH1-1100 NOVA LH2-1100 NOVA LH3-1100 |
||||||||||||
| Приказы |
№1212 от
19.06.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7f6efd0b-035a-3c64-00f5-c28305752ead | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НОВОТЕКС СИСТЕМС», РОССИЯ, 109129, г. Москва, вн.тер.г. муниципальным округ Текстильщики, ул. 8-я Текстильщиков д. 11, стр. 2, помещ. 1/1
Поверка
| Методика поверки / информация о поверке |
МП-КВЗ-021-2025 ГСИ. Высотомеры NOVA LH. Методика поверки.
(с 19.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
98779-26: Описание типа
2026-98779-26.pdf
Файл устарел
|
Скачать | 190.3 КБ | |
|
98779-26: Методика поверки
МП-КВЗ-021-2025
2026-mp98779-26.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
98779-26: Описание типа
2026-98779-26-1.pdf
|
Скачать | 190.3 КБ | |
|
98779-26: Методика поверки
МП-КВЗ-021-2025
2026-mp98779-26-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Высотомеры NOVA LH предназначены для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонений от номинальных размеров плоских и цилиндрических деталей.
Описание
Высотомеры состоят из основания, вертикальной колонны с направляющими и измерительной шкалой, измерительной каретки с держателем для измерительных щупов, дисплейным блоком, закрепленным на опоре. Перемещение измерительной каретки осуществляется вручную, либо автоматически с помощью моторизованного привода, управляемого через функции дисплейного блока.
Принцип действия высотомеров основан на считывании с измерительной шкалы значения измеряемой длины, соответствующей величине перемещения измерительной каретки.
Взаимодействие высотомера с измеряемым объектом осуществляется с помощью сменных измерительных щупов, закреплённых в держателе измерительной каретки. Величина перемещения каретки измеряется по значениям измерительной шкалы. В момент контакта наконечника измерительного щупа с объектом измерения возникает акустический сигнал, данные передаются на дисплейный блок для дальнейшей обработки.
Дисплейный блок выполняет контрольно-измерительные и управляющие функции, содержит измерительные программы для решения контрольно-измерительных задач, поставленных оператором. Высотомеры укомплектованы стандартным сменным измерительным щупом со сферическим наконечником диаметром 4 мм. Также высотомеры могут быть укомплектованы измерительными щупами с рабочими поверхностями наконечников различной конфигурации и различными принадлежностями для их удлинения и крепления. Высотомеры также могут комплектоваться контактным электронным щупом для измерения отклонения от перпендикулярности.
Опоры высотомера имеют чисто-обработанные поверхности, выведенные в одну плоскость для установки на прецизионную поверхность плиты. Высотомеры оснащаются встроенным компрессором для перемещений по поверхности плиты с помощью воздушных подшипников.
Высотомеры выпускаются в девяти модификациях: NOVA LH1-400, NOVA LH2-400, NOVA LH3-400, NOVA LH1-700, NOVA LH2-700, NOVA LH3-700, NOVA LH1-1100, NOVA LH2-1100, NOVA LH3-1100 которые различаются метрологическими и техническими характеристиками, а также набором измеряемых параметров.
Пломбирование высотомеров не предусмотрено.
Заводской номер высотомеров в цифровом или буквенно-цифровом формате указывается типографским способом на расположенной на корпусе высотомера маркировочной наклейке.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид высотомеров представлен на рисунке 1. Место расположения маркировочной наклейки приведено на рисунке 2. Общий вид маркировочной наклейки и место нанесения знака утверждения типа средства измерений приведены на рисунке 3.

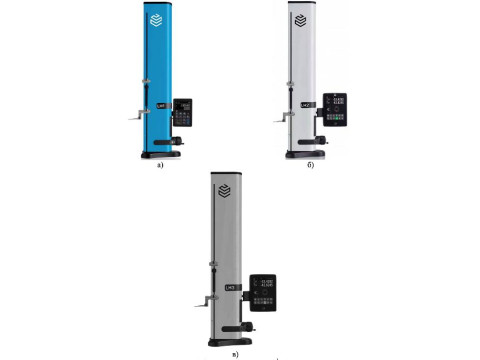

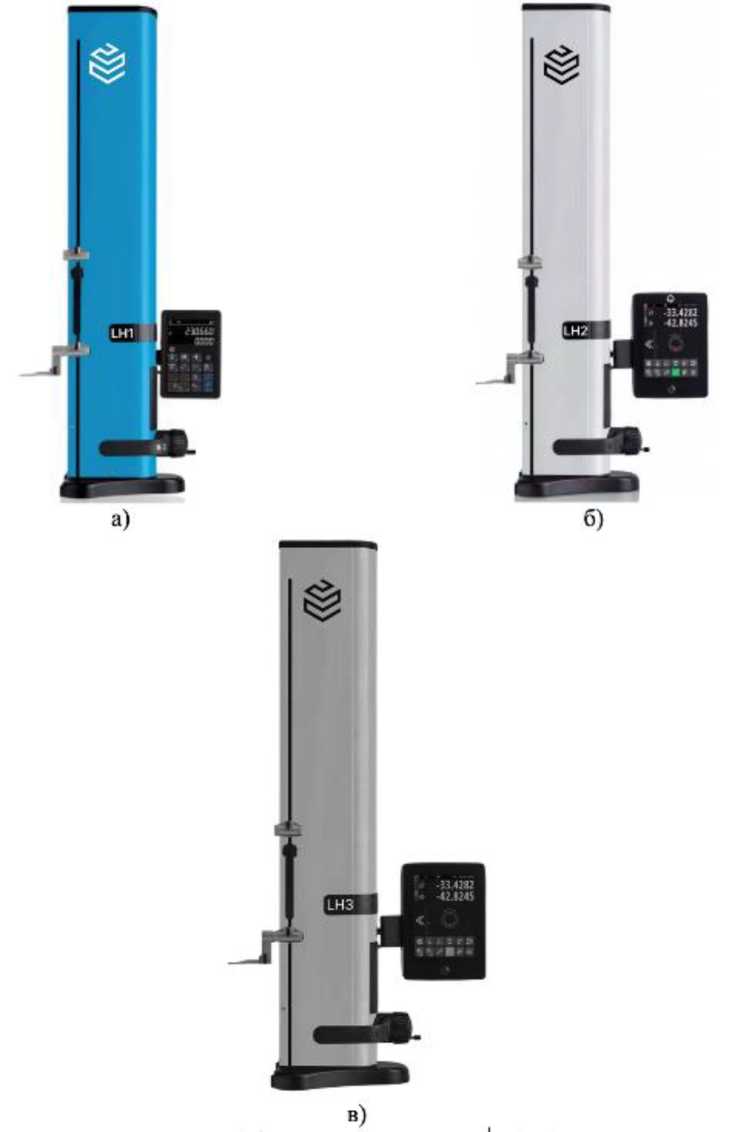

Рисунок 1 - Общий вид высотомеров NOVA LH: а) NOVA LH1; б) NOVA LH2; в) NOVA LH3

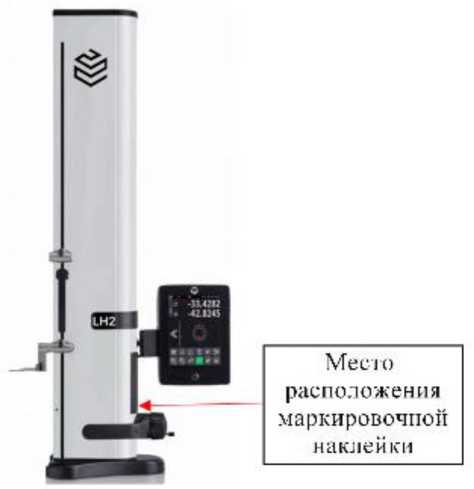

Рисунок 2 - Место расположения маркировочной наклейки
НОВОТЕКС СИСТЕМС
Натшепоианис: Модификация; Заводской номер: Дата производства:
Высотомер NOVA LH NOVALH 1-400
20245770150 *
05.2025
Место расположения заводского померз
ООО «НОВОТЕКС СИСТЕМС»
109129, г. MilCICHJI. НН, Ifp, I. мунн ЦП ПЫЛЬНЫЙ цкру[ TtHVITI-lbIHHKH, ул. 8-я Текстильщиков, д. 11. стр. 2. помещ. 1/1
Гчлефин; -7495 128-38-80 E-mail: inlo@novnlexs,ys..ru Web-сайт;
www.1IDv11lexS.y4.rij
ЕН[
Место расположения злака утверждения типа
Рисунок 3 - Общий вид маркировочной наклейки
Программное обеспечение
Высотомеры работают под управлением метрологически значимого программного обеспечения (далее - ПО), установленного на высотомер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съема, сохранения и обработки результатов измерений.
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО), не ниже |
Цифровой идентификатор ПО |
|
Значение |
Mainbrd |
2.00 |
Технические характеристики
Метрологические и технические характеристики высотомеров приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики высотомеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины, мм - NOVA LH1-400, NOVA LH2-400, NOVA LH3-400 - NOVA LH1-700, NOVA LH2-700, NOVA LH3-700 - NOVA LH1-1100, NOVA LH2-1100, NOVA LH3-1100 |
от 0 до 407 от 0 до 711 от 0 до 1110 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм - NOVA LH1-400, NOVA LH1-700, NOVA LH1-1100 - NOVA LH2-400, NOVA LH2-700, NOVA LH2-1100 - NOVA LH3-400, NOVA LH3-700, NOVA LH3-1100 |
±(2,5+L/300) ±(2,0+L/400) ±(1,1+L/1000) |
|
L — измеряемая длина в мм. | |
Таблица 3 - Технические характеристики высотомеров
|
Наименование характеристики |
Значение |
|
Цена единицы наименьшего разряда, мм |
0,0001 |
|
Измерительное усилие, Н |
от 0,75 до 1,5 |
|
Номинальный диаметр наконечника измерительного щупа, мм |
4 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±10 50,0±2,5 |
|
Условия эксплуатации*: - температура окружающей среды, °С - NOVA LH1-400, NOVA LH2-400, NOVA LH1-700, NOVA LH2-700, NOVA LH1-1100, NOVA LH2-1100 - NOVA LH3-400, NOVA LH3-700, NOVA LH3-1100 - относительная влажность воздуха, % |
от +10 до +40 от +15 до +25 от 10 до 90 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - NOVA LH1-400, NOVA LH2-400, NOVA LH1-700, NOVA LH2-700, NOVA LH1-1100, NOVA LH2-1100 - NOVA LH3-400, NOVA LH3-700, NOVA LH3-1100 - изменение температуры воздуха во время измерений, °С /ч, не более - относительная влажность воздуха, %, не более |
от +18 до +22 от +19 до +21 0,3 от 10 до 90 |
|
Габаритные размеры (длинахширинахвысота), мм, не более - NOVA LH1-400, NOVA LH2-400, NOVA LH3-400 - NOVA LH1-700, NOVA LH2-700, NOVA LH3-700 - NOVA LH1-1100, NOVA LH2-1100, NOVA LH3-1100 |
270х280х780 270x280x1084 350x353x1482 |
|
Масса, кг, не более - NOVA LH1-400, NOVA LH2-400, NOVA LH3-400 - NOVA LH1-700, NOVA LH2-700, NOVA LH3-700 - NOVA LH1-1100, NOVA LH2-1100, NOVA LH3-1100 |
21 24 33 |
|
* — при использовании функции «Температурная коррекция». | |
Знак утверждения типа
наносится типографским способом на титульные листы руководства и на маркировочную наклейку.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Высотомер NOVA LH* |
NOVA LH1-400, NOVA LH2-400, NOVA LH3-400, NOVA LH1-700, NOVA LH2-700, NOVA LH3-700, NOVA LH1-1100, NOVA LH2-1100, NOVA LH3-1100 |
1 |
|
Стандартный измерительный щуп с наконечником 0 4 мм |
1 | |
|
Блок питания |
1 | |
|
Руководство по эксплуатации |
Высотомеры NOVA LH1; Высотомеры NOVA LH2, NOVA LH3 |
1 |
|
Паспорт |
1 | |
|
* - модификация в соответствии с заказом. | ||
Сведения о методах измерений
Методы измерений изложены в разделе 2 «Описание и работа» документа «Высотомеры NOVA LH1. Руководство по эксплуатации», в разделе 2 «Описание и работа» документа «Высотомеры NOVA LH2, LH3. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.66-016-53611123-2024 «Высотомеры NOVA LH».
