Установка поверочная средств измерений напряженности магнитного поля П1-22М

Назначение

Установка поверочная средств измерений напряжённости магнитного поля П1-22М (далее - установка П1-22М) предназначена для возбуждения переменного синусоидального магнитного поля с известным значением напряженности магнитного поля (далее — НМП) в диапазоне частот от 5 Гц до 400 кГц.

Воспроизводимой физической величиной является среднее квадратическое значение модуля вектора НМП (А/м).

П1-22М применяется в качестве рабочего эталона 2 разряда согласно Государственной поверочной схеме для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц, утвержденной приказом Росстандарта от 30 декабря 2019 г. № 3469, для поверки генераторов магнитного поля, измерителей напряженности магнитного поля и измерительных магнитных антенн.

Описание

Принцип действия П1-22М основан на возбуждении в рабочей зоне полеобразующего устройства однородного линейно поляризованного переменного магнитного поля с НМП, пропорциональной силе протекающего в них переменного электрического тока.

Установка П1-22М состоит из полеобразующего устройства на базе колец Гельмгольца (далее - ПУ КГ), блока резистивной нагрузки БРН (далее - БРН), усилителя мощности УМ-400 (далее - УМ), устройства фиксации антенн и комплекта соединительных кабелей.

Кольца Гельмгольца выполнены в виде двух электрически последовательно соединенных плоскопараллельных катушек диаметром 500 мм, намотанных на кольцевых каркасах, расположенных горизонтально на расстоянии 250 мм друг от друга.

УМ предназначен для создания электрического тока необходимой величины в нагрузке, в качестве которой выступают последовательно соединённые катушки полеобразующей сиситемы КГ и резистор БРН. Величина тока в нагрузке определяется уровнем сигнала, подаваемого на вход УМ.

БРН включает в себя два прецизионных безиндуктивных резистора. Путём коммутации, реализованной в БРН, последовательно к катушкам полеобразующей сиситемы КГ может подключаться один из резисторов БРН.

Использование двух резисторов определённых номиналов в БРН позволяет обеспечить необходимый диапазон воспроизведения НМП, а также требуемую точность при измерении тока, протекающего через катушки полеобразующей сиситемы КГ.

Устройство фиксации антенн предназначено для позиционирования в полеобразующем устройстве КГ поверяемого (калибруемого) средства измерений.

При работе с установкой П1-22М измерительные преобразователи поверяемого (калибруемого) средства измерения помещаются в рабочую зону ПУ КГ.

Затем в рабочей зоне ПУ КГ устанавливается требуемое значение НМП и производится ее измерение с помощью поверяемого (калибруемого) средства измерения.

При работе с П1-22М используется вспомогательное оборудование, приведенное в таблице 1.

аблица 1 - Вспомогательное оборудование

* «рег. № ...» - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Генератор синусоидального сигнала и вольтметры переменного тока должны быть зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений и поверены.

Для воспроизведения НМП на вход ПУ КГ подается напряжение переменного тока требуемой частоты от задающего генератора синусоидального сигнала через УМ.

Вольтметры переменного тока предназначены для измерения напряжения переменного тока на токовом резисторе БРН.

Компаратор магнитного поля применяется для передачи размера единицы НМП методом компарирования от вышестоящих по поверочным схемам эталонов при поверке (калибровке) П1-22М.

Воспроизводимое в рабочей зоне ПУ КГ значение НМП определяется косвенным методом по формулам (формулам измерения), связывающим его с напряжением сигнала переменного тока, измеряемого на токовом резисторе БРН (выход «Rt»). В формулы также входят калибровочные коэффициенты, определяемые при первичной градуировке ПУ КГ.

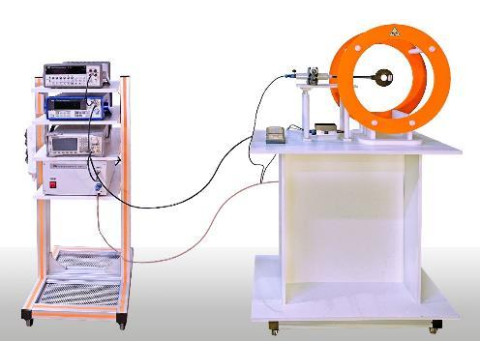

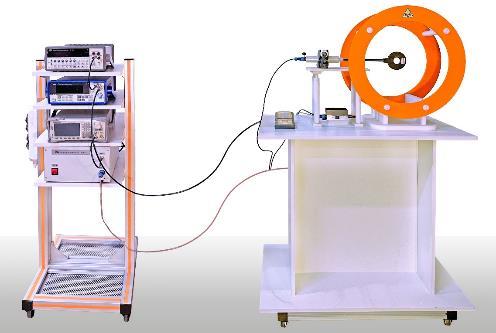

Общий вид установки П1-22М с комплектом вспомогательного оборудования представлен на рисунке 1.

5

3

6

8

4

7

2

1

1 - кольца Гельмгольца (ПУ КГ); 2 - блок резистивной нагрузки БРН;

3- усилитель мощности УМ-400; 4 - устройство фиксации антенн;

5 - генератор синусоидальных сигналов; 6 - вольтметры переменного тока;

7 - компаратор магнитного поля; 8 - приборная стойка в комплекте с сетевым концентратором

Рисунок 1 - Общий вид установки П1-22М с комплектом вспомогательного оборудования

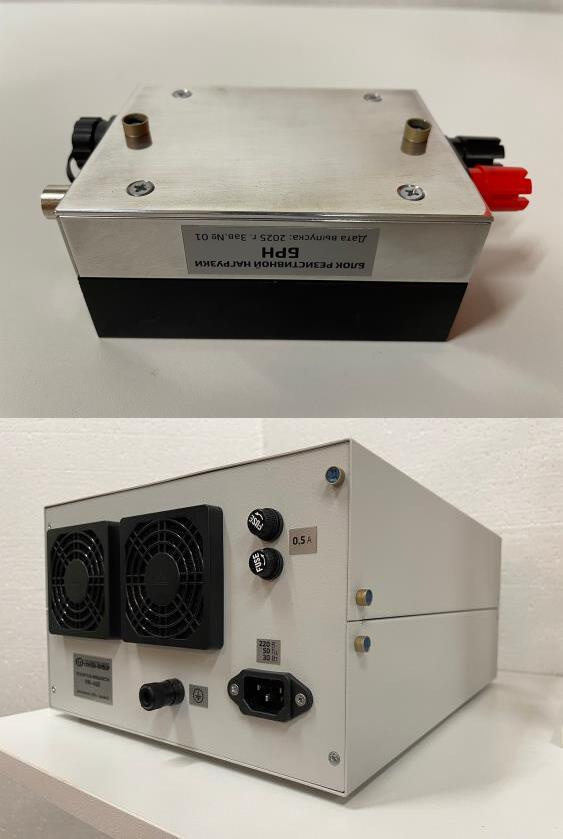

Схема пломбировки установки П1-22М от несанкционированного доступа представлена на рисунке 2.

а) Усилитель мощности УМ-400. Вид сзади

б) Блок резистивной нагрузки БРН. Вид снизу

1 - места пломбирования от несанкционированного доступа

Рисунок 2 - Схема пломбировки установки П1-22М

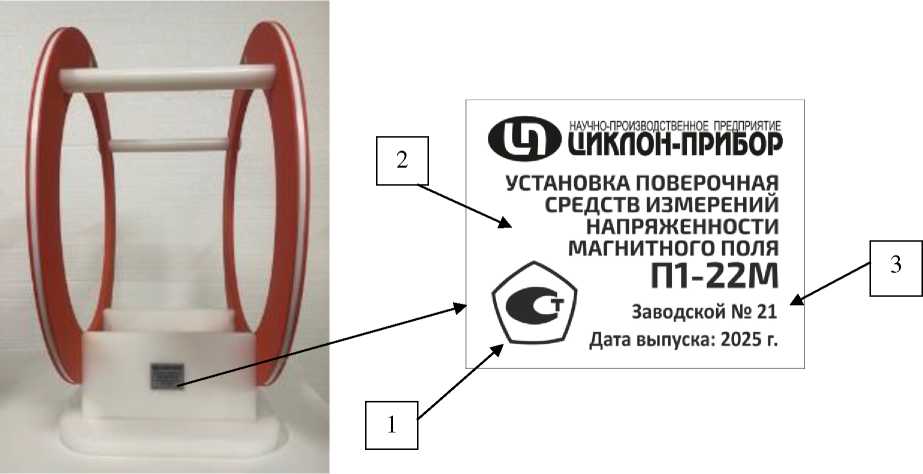

Место нанесения заводского номера, состоящего из двух цифр, указано на рисунке 3. Заводской номер наносится на шильдик, изготовленный методом струйной печати на полиэстеровой пленке, расположенный на боковой поверхности каркаса колец Гельмгольца.

Место нанесения знака утверждения типа и место знака поверки указаны на рисунке 3.

1 - место нанесения знака утверждения; 2 - место нанесения знака поверки;

3 - место нанесения заводского номера

Рисунок 3 - Кольца Гельмгольца (ПУ КГ) с местами нанесения знака утверждения, знака поверки и заводского номера

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на шильдик, изготовленный методом струйной печати на полиэстеровой пленке, расположенный на боковой поверхности каркаса ПУ КГ, и титульный лист документа ЦКЛМ.411723.012 РЭ «Установка поверочная средств измерений напряженности магнитного поля П1-22М. Руководство по эксплуатации» типографским способом.

Комплектность

Таблица 4 - Комплектность П1-22М

Сведения о методах измерений

приведены в разделе 11 «Использование по назанчению» документа ЦКЛМ.411723.012 РЭ «Установка поверочная средств измерений напряженности магнитного поля П1-22М. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 30.12.2019 № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц».
