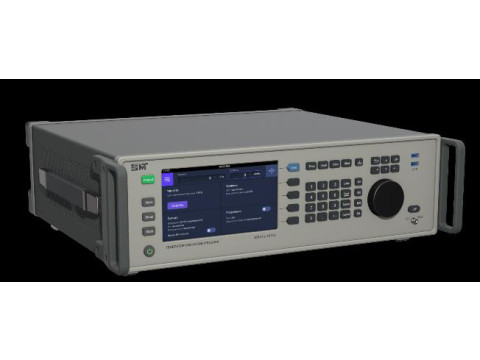

Генераторы СВЧ сигналов MBG100А
| Номер в ГРСИ РФ: | 98784-26 |
|---|---|
| Производитель / заявитель: | ООО "Миг Трейдинг", г. Москва |
Генераторы СВЧ сигналов MBG100A (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала и сигналов с импульсной, амплитудной, частотной и фазовой модуляциями.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98784-26 | |||||||||
| Действует | по 19.06.2031 | |||||||||
| Наименование | Генераторы СВЧ сигналов | |||||||||
| Модель | MBG100А | |||||||||
| Приказы |
№1212 от
19.06.2026
— Об утверждении типов средств измерений
№1449 от
23.07.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | dd1046d1-1b30-0894-c044-a832e20ca3a3 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «МигТрейдинг», РОССИЯ, 125212, г. Москва, вн. тер. г. муниципальный округ Головинский, Б-р Кронштадский, д. 7А,стр.2, помещ. II, ком. 13
Поверка
| Методика поверки / информация о поверке |
МТВГ.468769.003МП ГСИ. Генераторы СВЧ сигналов MBG100A. Методика поверки.
(с 19.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 02.08.2026 |
Поверители
Скачать
|
98784-26: Описание типа
2026-98784-26.pdf
Файл устарел
|
Скачать | 242.6 КБ | |
|
98784-26: Методика поверки
МТВГ.468769.003МП
2026-mp98784-26.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
98784-26: Описание типа
2026-98784-26-1.pdf
|
Скачать | 242.6 КБ | |
|
98784-26: Методика поверки
МТВГ.468769.003МП
2026-mp98784-26-1.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Генераторы СВЧ сигналов MBG100A (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала и сигналов с импульсной, амплитудной, частотной и фазовой модуляциями.
Описание
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты.
Конструктивно генераторы выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. Управление генераторами может осуществляться с передней панели при помощи клавиатуры, сенсорного дисплея и вращающегося регулятора. Сигнал с установленными характеристиками поступает на выход RF, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.
Дополнительно генераторы имеют возможность установки следующих опций, влияющих на метрологические характеристики:
- HF6: опция частотного диапазона до 6 ГГц;
- HF13: опция частотного диапазона до 13 ГГц;
- HF20: опция частотного диапазона до 20 ГГц;
- HF40: опция частотного диапазона до 40 ГГц
( в генераторе может применяться только одна опция частотного диапазона);
- H01: опция повышенной выходной мощности;
- H02: опция электронного аттенюатора до 120 дБ (не применяется одновременно с H15, влияет на максимальный уровень мощности при сочетании с опциями H01 и/или H03);
- H15: опция электронного аттенюатора до 100 дБ (не применяется одновременно с H02, влияет на максимальный уровень мощности при сочетании с опциями H01 и/или H03);
- H03: опция фильтра гармоник (не применяется одновременно с HF40, влияет на максимальный уровень мощности при сочетании с опциями H01 и/или H02 (или H15));
- S04: опция модуляций АМ, ЧМ, ФМ;
- S05: опция импульсной модуляции;
- S06: опция встроенного генератора импульсов;
- S07: опция встроенного генератора сигналов произвольной формы;
- H08: опция опорного генератора повышенной точности;
- S11 - опция встроенного генератора импульсных последовательностей;
- S12 - опция настраиваемого входа опорной частоты (1-250 МГц);
- S13 - опция выхода опорных частот 100 МГц и 1 ГГц;
- H14 - опция маркировки кнопок на кириллице.
В зависимости от наличия опций расширения частотного диапазона генераторы имеют тип разъема выхода RF: N «розетка» - при наличии опций HF6 или HF13; 3.5 мм «розетка» - при наличии опции HF20; 2.92 мм «розетка» - при наличии опции HF40.

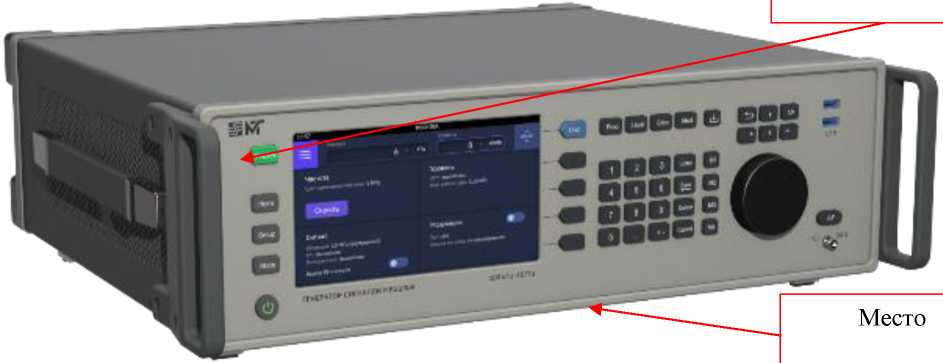

Общий вид генератора, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1, 2. Заводской номер, идентифицирующий генератор, нанесен на информационную табличку, размещенную на задней панели методом наклейки.
Место нанесения знака поверки
пломбирования 1

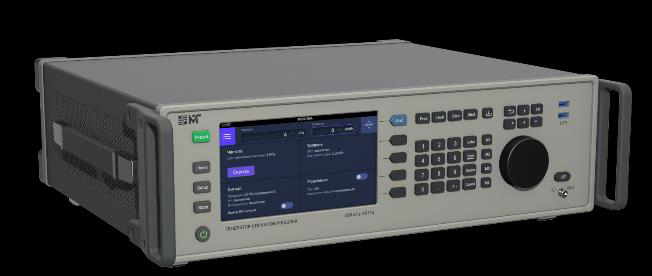

Рисунок 1 - Общий вид генераторов (вид спереди)

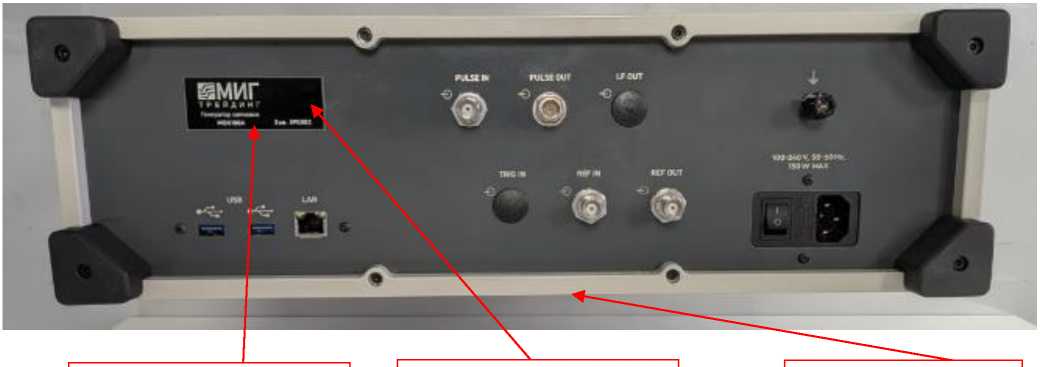

Место нанесения заводского номера
Место нанесения знака утверждения типа
Место пломбирования 2

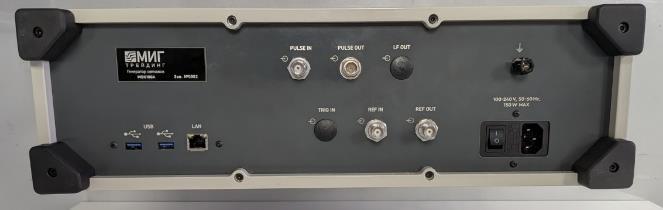

Рисунок 2 - Общий вид генераторов (вид сзади)
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы генератора, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
Генератор MBGIOOA |
|
Номер версии (идентификационный номер) |
V1.0.0 и выше |
Технические характеристики
Метрологические и основные технические характеристики генераторов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон частот выходного сигнала | ||
|
c опцией HF6 |
от 100 кГц до 6 ГГц | |
|
c опцией HF13 |
от 100 кГц до 13 ГГц | |
|
c опцией HF20 |
от 100 кГц до 20 ГГц | |
|
c опцией HF40 |
от 100 кГц до 40 ГГц | |
|
Пределы допускаемой относительной погрешности |
штатно |
с опцией H08 |
|
установки частоты выходного сигнала |
±1-10’7 |
±540-8 |
|
Дискретность установки частоты, Гц, |
0,001 | |
|
Максимальный уровень мощности выходного |
штатно |
с опцией H01 |
|
сигнала, дБм, в диапазонах частот: | ||
|
от 100 кГц до 200 МГц включ. |
+18 |
+20 |
|
св. 200 МГц до 6 ГГц включ. |
+20 |
+27 |
|
св. 6 ГГц до 13 ГГц включ. |
+16 |
+25 |
|
св. 13 ГГц до 20 ГГц включ. |
+14 |
+22 |
|
св. 20 ГГц до 35 ГГц включ. |
+14 |
+14 |
|
св. 35 ГГц до 38 ГГц включ. |
+12 |
+12 |
|
св. 38 ГГц до 39 ГГц включ. |
+10 |
+10 |
|
св. 39 ГГц до 40 ГГц включ. |
+8 |
+8 |
|
с опцией Н02(Н15) |
с опциями H01, Н02(Н15) | |||
|
от 100 кГц до 200 МГц включ. |
+16 |
+20 | ||
|
св. 200 МГц до 6 ГГц включ. |
+18 |
+26 | ||
|
св. 6 ГГц до 13 ГГц включ. |
+14 |
+23 | ||
|
св. 13 ГГц до 18 ГГц включ. |
+12 |
+22 | ||
|
св. 18 ГГц до 20 ГГц включ. |
+12 |
+20 | ||
|
св. 20 ГГц до 30 ГГц включ. |
+14 |
+14 | ||
|
св. 30 ГГц до 35 ГГц включ. |
+13 |
+13 | ||
|
св. 35 ГГц до 38 ГГц включ. |
+12 |
+12 | ||
|
св. 38 ГГц до 39 ГГц включ. |
+10 |
+10 | ||
|
св. 39 ГГц до 40 ГГц включ. |
+7 |
+7 | ||
|
с опциями H03 или |
с опциями Н01, Н03 или | |||
|
Н02(Н15), H03 |
Н01, Н02(Н15), Н03 | |||
|
от 100 кГц до 200 МГц включ. |
+10 |
+10 | ||
|
св. 200 МГц до 6 ГГц включ. |
+16 |
+18 | ||
|
св. 6 ГГц до 13 ГГц включ. |
+12 |
+17 | ||
|
св. 13 ГГц до 18 ГГц включ. |
+8 |
+15 | ||
|
св. 18 ГГц до 20 ГГц включ. |
+7 |
+15 | ||
|
Пределы допускаемой абсолютной погрешности |
от 100 кГц |
св. 20 ГГц | ||
|
установки уровня мощности выходного сигнала, дБ |
до 20 ГГц включ. |
до 40 ГГц включ. | ||
|
от -20 дБм до +27 дБм |
±0,8 |
±0,9 | ||
|
от -40 дБм до -20 дБм |
±0,9 |
±1,3 | ||
|
от -90 дБм до -40 дБм |
±1,3 |
±1,7 | ||
|
от -100 дБм до -90 дБм |
±1,8 |
±2,5 | ||
|
Минимальный уровень мощности выходного сигнала, |
штатно |
с опцией Н15 |
с опцией H02 | |
|
дБм | ||||
|
от 100 кГц до 4 ГГц включ. |
-20 |
-100 |
-120 | |
|
св. 4 ГГц до 20 ГГц включ. |
-30 |
-100 |
-120 | |
|
св. 20 ГГц до 40 ГГц включ. |
-20 |
-100 |
-120 | |
|
Дискретность установки уровня мощности, дБ |
0,01 | |||
|
Коэффициент стоячей волны по напряжению (КСВН) | ||||
|
выхода RF, не более | ||||
|
от 100 кГц до 20 ГГц включ. |
2,0 | |||
|
св. 20 ГГц до 40 ГГц включ. |
2,2 | |||
|
Относительный уровень гармонических составляющих в спектре выходного сигнала, дБн, не более, в диапазонах частот несущей: от 1 МГц до 10 МГц включ. св. 10 МГц до 500 МГц включ. св. 500 МГц до 2 ГГц включ. св. 2 ГГц до 6 ГГц включ. св. 6 ГГц до 10 ГГц включ. св. 10 ГГц до 13 ГГц включ. св. 13 ГГц до 17 ГГц включ. св. 17 ГГц до 20 ГГц включ. |
штатно |
с опцией H03 |
|
-25 -30 -50 -45 -40 -30 -35 -45 |
-25 -30 -75 -75 -75 -75 -75 -75 | |
|
Относительный уровень негармонических составляющих в спектре выходного сигнала при отстройке от несущей более 1 МГц, дБн, не более от 10 МГц до 3 ГГц включ. св. 3 ГГц до 13 ГГц включ. св. 13 ГГц до 40 ГГц включ. |
-75 -70 -65 | |
|
Относительный уровень субгармонических составляющих в спектре выходного сигнала, дБн, не более, в диапазонах частот: св. 20 ГГц до 28 ГГц включ. св. 28 ГГц до 40 ГГц включ. |
-75 -60 | |
|
Относительная спектральная плотность мощности фазовых шумов при отстройке от несущей на 10 кГц при уровне выходного сигнала +10 дБм, дБн/Гц, не более, на частотах несущей: 1 ГГц 3 ГГц 6 ГГц 13 ГГц 20 ГГц 40 ГГц |
-135 -128 -122 -115 -112 -102 | |
|
Параметры выходного сигнала в режиме импульсной модуляции (с опцией S05) | ||
|
Минимальная длительность импульса, нс, не более |
20 | |
|
Длительность фронта, нс, не более |
10 | |
|
Диапазон частот повторения импульсов |
от 1 Гц до 25 МГц | |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее |
80 | |
|
Параметры выходного сигнала встроенного генератора импульсов (с опцией S06) | ||
|
Диапазон частот повторения импульсов |
от 1 Гц до 50 МГц | |
|
Максимальный размах выходного сигнала на высокоомную нагрузку, В, не менее |
3 | |
|
Минимальная длительность импульса, нс, не более |
10 | |
|
Длительность фронта, нс, не более |
5 | |
|
Примечания: дБм - уровень мощности в дБ относительно 1 мВт; дБн - уровень мощности в дБ относительно уровня несущей; дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети, В |
от 207 до 253 |
|
Номинальные значения частоты питающей сети, Гц |
от 49,5 до 50,5 |
|
Потребляемая мощность, 1ГЛ, не более |
150 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +18 до +28 от 30 до 80 от 84 до 106 (от 630 до 795) |
|
Масса, кг, не более |
15 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
500x440x170 |
Знак утверждения типа
наносится на заднюю панель корпуса в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Генератор СВЧ сигналов |
MBG100A |
1 |
|
Опция частотного диапазона до 6 ГГ ц |
HF6 |
по отдельному заказу |
|
Опция частотного диапазона до 13 ГГц |
HF13 |
по отдельному заказу |
|
Опция частотного диапазона до 20 ГГ ц |
HF20 |
по отдельному заказу |
|
Опция частотного диапазона до 40 ГГ ц |
HF40 |
по отдельному заказу |
|
Опция повышенной выходной мощности |
H01 |
по отдельному заказу |
|
Опция электронного аттенюатора 120 дБ |
H02 |
по отдельному заказу |
|
Опция электронного аттенюатора 100 дБ |
Н15 |
по отдельному заказу |
|
Опция фильтра гармоник |
H03 |
по отдельному заказу |
|
Опция модуляций АМ, ЧМ, ФМ |
S04 |
по отдельному заказу |
|
Опция импульсной модуляции |
S05 |
по отдельному заказу |
|
Опция встроенного генератора импульсов |
S06 |
по отдельному заказу |
|
Опция встроенного генератора сигналов произвольной формы |
S07 |
по отдельному заказу |
|
Опция опорного генератора повышенной точности |
H08 |
по отдельному заказу |
|
Опция встроенного генератора импульсных последовательностей |
S11 |
по отдельному заказу |
|
Опция настраиваемого входа опорной частоты (1-250 МГц) |
S12 |
1 |
|
Опция выхода опорных частот 100 МГц и 1 ГГц |
S13 |
1 |
|
Опция маркировки кнопок на кириллице |
H14 |
по отдельному заказу |
|
Кабель питания |
_ |
1 |
|
Руководство по эксплуатации |
МТВГ.468769.003РЭ |
1 |
|
Паспорт |
МТВГ.468769.003ПС |
1 |
Сведения о методах измерений
приведены в разделе 3 «Генератор СВЧ сигналов MBG100A. Руководство по эксплуатации», МТВГ.468769.003РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 09.11.2022 № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
МТВГ.468769.003ТУ Технические условия «Генератор СВЧ сигналов MBG100A».
