Генераторы сигналов RSHTech ESG2020
| Номер в ГРСИ РФ: | 98786-26 |
|---|---|
| Производитель / заявитель: | Фирма "MCP (Shanghai) Corp.", Китай |
Генераторы сигналов RSHTech ESG2020 (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ-колебаний с нормированными уровнем мощности и частотой выходного сигнала и колебаний радиотехнических сигналов с различными видами модуляций.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98786-26 | |||||||||
| Действует | по 19.06.2031 | |||||||||
| Наименование | Генераторы сигналов | |||||||||
| Модель | RSHTech ESG2020 | |||||||||
| Приказы |
№1212 от
19.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 136cc0d1-2d30-4195-aac5-05104ee93b9b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Производственная площадка: SHANGHAI MCP CORP., КИТАЙ, No. 551 Room 367, Laoshan 5 cun, Pudong district, SHANGHAI; ООО «РШ Тех», РОССИЯ, 111250, г. Москва, вн. тер. г. муниципальный округ Лефортово, проезд Завода Серп и Молот, д. 6, к. 1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-992-441-2025 ГСИ. Генераторы сигналов RSHTech ESG2020. Методика поверки.
(с 19.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
98786-26: Описание типа
2026-98786-26.pdf
Файл устарел
|
Скачать | 164.7 КБ | |
|
98786-26: Методика поверки
РТ-МП-992-441-2025
2026-mp98786-26.pdf
Файл устарел
|
Скачать | 3.3 MБ | |
|
98786-26: Описание типа
2026-98786-26-1.pdf
|
Скачать | 164.7 КБ | |
|
98786-26: Методика поверки
РТ-МП-992-441-2025
2026-mp98786-26-1.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Генераторы сигналов RSHTech ESG2020 (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ-колебаний с нормированными уровнем мощности и частотой выходного сигнала и колебаний радиотехнических сигналов с различными видами модуляций.
Описание
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня (АРУ). Генераторы могут формировать сигнал с амплитудной, импульсной, частотной и фазовой модуляциями.
Конструктивно генераторы выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, либо по интерфейсам дистанционного управления USB или LAN с помощью внешней ПЭВМ.
Генераторы могут иметь не влияющие на метрологические характеристики дополнительные опции по заказу, приведенные в таблице 1.
Таблица 1 - Опции генераторов по заказу
|
Обозначение |
Наименование |
|
PMK |
Опция поддержки ваттметров поглощаемой мощности серии RPS |
|
RPS06 |
Ваттметр поглощаемой мощности от 10 МГц до 6 ГГц |
|
RMK |
Комплект для монтажа в стойку |
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в формате четырнадцатизначного буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на маркировочную этикетку, расположенную на задней панели генераторов, в месте, указанном на рисунке 2.
Для предотвращения несанкционированного доступа генераторы имеют защитную наклейку изготовителя на нижней панели корпуса в месте, указанном на рисунке 3.
Общий вид генераторов с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Место нанесения знака утверждения типа

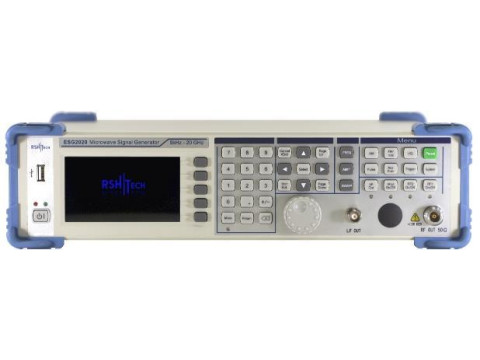

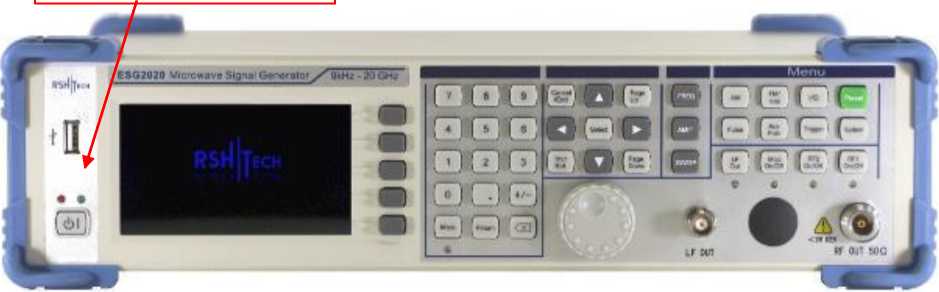

Рисунок 1 - Общий вид средства измерений с указанием места нанесения знака утверждения типа
Место нанесения серийного номера

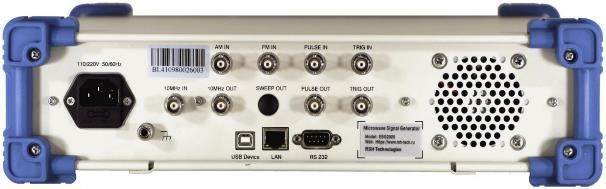

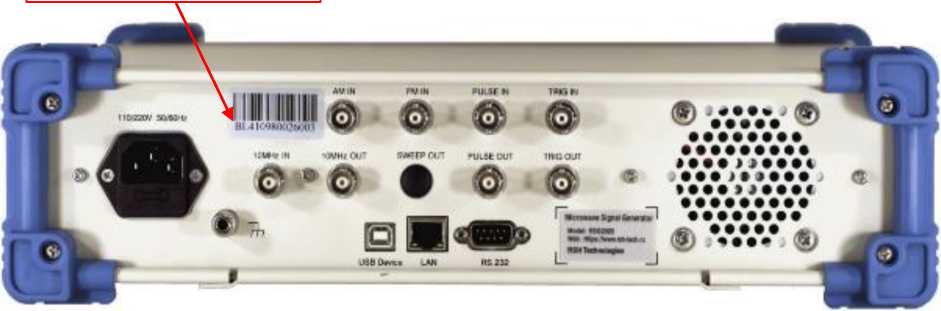

Рисунок 2 - Вид задней панели средства измерений с указанием места нанесения серийного номера
Место пломбировки от несанкционированного доступа

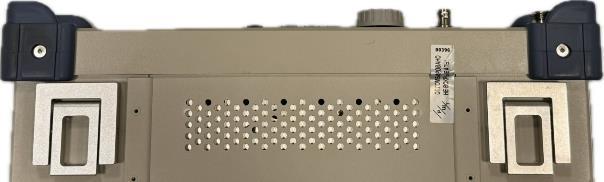

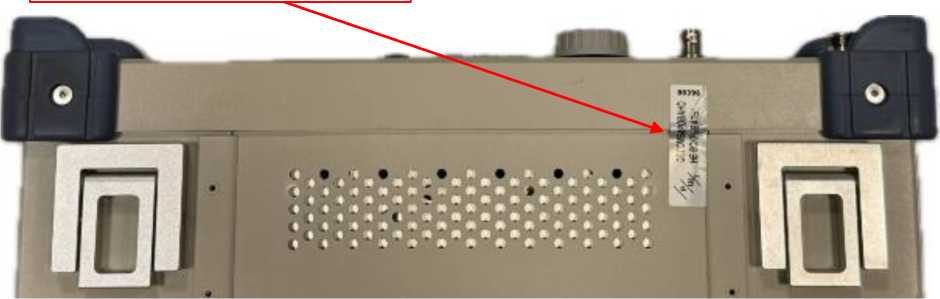

Рисунок 3 - Место пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления режимами работы генераторов. ПО предназначено только для работы с генераторами сигналов RSHTech ESG2020 и не может быть использовано отдельно от их измерительновычислительной платформы.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.1.0.240305.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Диапазон рабочих частот, Гц |
от 9-103 до 20409 | ||
|
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора в диапазоне от 100 кГц до 20 ГГц |
±1-10-6 | ||
|
Диапазон уровня мощности выходного синусоидального сигнала, дБ (1 мВт) |
от -120 до 10 | ||
|
Дискретность установки уровня мощности выходного синусоидального сигнала, дБ (1 мВт) |
0,1 | ||
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного синусоидального сигнала при включенной системе автоматической регулировки уровня, в диапазоне мощностей от минус 90 до 10 дБ (1 мВт), дБ |
±1,5 | ||
|
Уровень гармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), дБ, не более |
-30 | ||
|
Уровень негармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт) и частоте свыше 1 МГц, дБ, не более |
-60 | ||
|
Спектральная плотность мощности фазовых шумов относительно несущей в полосе 1 Гц при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), на частотах несущей, дБ, не более |
при отстройке от несущей |
для частоты несущей | |
|
1 ГГц |
10 ГГц | ||
|
1 кГц |
-105 |
-82 | |
|
10 кГц |
-116 |
-97 | |
|
100 кГц |
-119 |
-98 | |
|
1 МГц |
-126 |
-115 | |
|
Параметры амплитудной модуляции | |||
|
Диапазон модулирующих частот, Г ц |
от 10 до 2405 | ||
|
Диапазон установки коэффициента амплитудной модуляции (Кам), % |
от 0 до 90 | ||
Продолжение таблицы 3
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции при уровне выходного сигнала 0 дБ (1 мВт), модулирующей частоте 20 кГц, Кам=50%, %, не более |
±4 |
|
Параметры частотной модуляции | |
|
Диапазон модулирующих частот, Гц |
от 10 до 2405 |
|
Максимальная устанавливаемая девиация частоты в зависимости от диапазона частот, МГц от 9 кГц до 140 МГц включ. св. 140 до 156,25 МГц включ. св. 156,25 до 312,5 МГц включ. св. 312,5 до 625 МГц включ. св. 625 МГц до 1,25 ГГц включ. св. 1,25 до 2,5 ГГц включ. св. 2,5 до 5 ГГц включ. св. 5 до 10 ГГц включ. св. 10 до 20 ГГц |
1 0,5 1 2 4 8 16 32 64 |
|
Параметры фазовой модуляции | |
|
Диапазон модулирующих частот, Г ц |
от 10 до 2405 |
|
Максимальная устанавливаемая девиация фазы в зависимости от диапазона частот, рад от 9 кГц до 140 МГц включ. св. 140 до 156,25 МГц включ. св. 156,25 до 312,5 МГц включ. св. 312,5 до 625 МГц включ. св. 625 МГц до 1,25 ГГц включ. св. 1,25 до 2,5 ГГц включ. св. 2,5 до 5 ГГц включ. св. 5 до 10 ГГц включ. св. 10 до 20 ГГц |
0,09 0,04 0,09 0,18 0,37 0,75 1,5 3 6 |
|
Параметры импульсной модуляции | |
|
Диапазон установки периода модулирующего импульсного сигнала, с |
от 4-10’7 до 160 |
|
Диапазон установки длительности модулирующего импульсного сигнала, с |
от 2-10'7 до 85 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50 |
|
Масса, кг, не более |
6,6 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
430 х 385 х 105 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность при температуре +25°C, % |
от +10 до +40 от 30 до 80 |
|
Время прогрева, мин |
30 |
Знак утверждения типа
наносится на лицевую панель генераторов в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов RSHTech |
ESG2020 |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Опция поддержки ваттметров поглощаемой мощности серии RPS |
PMK |
по отдельному заказу |
|
Ваттметр поглощаемой мощности от 10 МГц до 6 ГГц |
RPS06 |
по отдельному заказу |
|
Комплект для монтажа в стойку |
RMK |
по отдельному заказу |
|
Руководство по эксплуатации |
ЦТПЕ.468769.001 РЭ |
1 экз. |
|
Паспорт |
ЦТПЕ.468769.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Примеры применения» руководства по эксплуатации ЦТПЕ. 468769.001 РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
ЦТПЕ.468769.001 ТУ «Генераторы сигналов RSHTech ESG2020. Технические условия».
