Измерители-регуляторы температуры взрывозащищенные TC

Назначение

Измерители-регуляторы       температуры       взрывозащищенные       TC

(далее по тексту - регуляторы или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), в управляющие цифровые сигналы для контроля и регулирования рабочей температуры кабельной системы обогрева.

Описание

Принцип действия регуляторов основан на измерении аналогового сигнала с подключенного ТС, и его дальнейшем преобразовании посредством аналогово-цифрового преобразователя (АЦП) в цифровой сигнал, соответствующий измеряемой температуре, который отображается на встроенном дисплее регуляторов. Далее, на основе измеренной температуры формируются сигнал управления греющим кабелем.

Регуляторы конструктивно выполнены в металлическом взрывозащищенном корпусе, на нижней и боковой частях которого расположены вводы и выводы для подключения ТС, кабелей питания и заземления, кабелей связи и греющего кабеля. На лицевой панели регулятора расположен цифровой дисплей, светодиодные индикаторы и кнопки управления регулятором.

Внутри корпуса регулятора размещена печатная плата с элементами электрической схемы, а также клеммы для подключения ТС, кабеля питания, кабеля интерфейса RS-485 или токового выхода, клеммы для подключения реле сигнализации и греющего кабеля.

Управляющие сигналы могут быть переданы на внешние устройства по интерфейсу RS-485 с протоколом обмена MODBUS RTU или посредством непрерывного токового выхода с сигналом от 4 до 20 мА.

Приборы предназначены для работы с ТС, имеющих номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Схема подключения ТС к прибору: 3-х проводная.

Регуляторы изготавливаются в двух модификациях ТС-200 и ТС-300, отличающихся друг от друга материалом корпуса.

Расшифровка структуры условного обозначения регуляторов приведена в таблице 1.

аблица 1

Заводской номер в виде обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на маркировочную табличку, прикрепленную на лицевую часть прибора, методом травления через печать.

Общий вид регуляторов с указанием места нанесения заводского номера представлен на рисунках 1, 2.

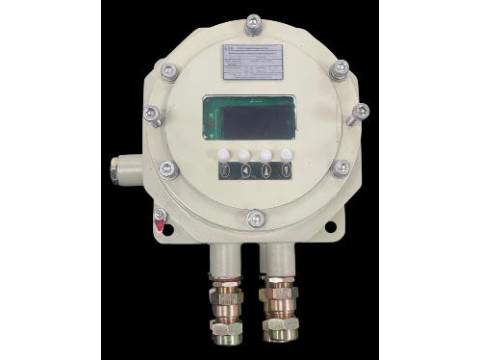

Рисунок 1 - Общий вид регуляторов

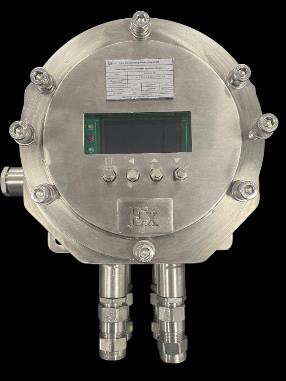

TC-200

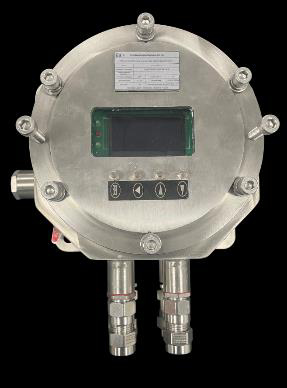

TC-300

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера

Конструкция регуляторов не предусматривает нанесение знака поверки на средство измерений.

Пломбирование регуляторов не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) регуляторов состоит из встроенного, метрологически значимого ПО.

Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в постоянное запоминающее устройство, расположенное внутри корпуса регуляторов на электронной плате.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция измерителей-регуляторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного программного обеспечения - недоступны.

Технические характеристики

Метрологические и технические характеристики регуляторов приведены в таблицах 2 и 3. Показатели надежности регуляторов приведены в таблице 4.

аблица 2 - Метрологические характеристики

аблица 3 - Технические характеристики

аблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на маркировочную табличку методом травления через печать.

Комплектность

аблица 5 - Комплектность измерителей-регуляторов

Сведения о методах измерений

приведены в разделе «Проведение измерений» Руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Стандарт предприятия изготовителя Anhui Huanrui Heating Manufacturing Co. Ltd., Китай.
