Комплекс автоматизированный измерительно-управляющий КИ-АГРС–Верхнетагильская ГРЭС

Назначение

Комплекс автоматизированный     измерительно-управляющий     КИ-АГРС-

Верхнетагильская ГРЭС (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, вычисления, контроля и хранения измеренных параметров работы оборудования автоматизированной системы управления технологическими процессами (далее - АСУТП) в составе автоматизированной газораспределительной станции (далее-АГРС) филиала «Верхнетагильская ГРЭС» АО «Интер РАО-Электрогенерация».

Описание

Принцип действия комплекса основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в значения измеряемых параметров комплекса и формирование, на их основе, оператором комплекса управляющих воздействий на оборудование комплекса.

Комплекс входит в состав АСУТП АГРС «Верхнетагильской ГРЭС» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления тепломеханического (далее-ТМО) оборудования АГРС.

Комплекс представляет собой совокупность технических и программных средств, в том числе:

1. Оборудования и программного обеспечения нижнего уровня, состоящего из:

- контроллеров программируемых логических «REGUL RX00» на базе модулей аналогового ввода R500 AI.08.052 (регистрационный номер в Федеральном информационном фонде 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, уровня и температуры в выходной код и передача их в центральный процессор комплекса по протоколу «EtherCAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства «Industrial Ethernet»;

- линий связи, соединяющих измерительные модули с датчиками.

2. Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:

- резервированного центрального процессора «REGUL R500», получающего измерительную информацию от модулей аналогового ввода и обеспечивающего управление оборудованием АГРС, согласно заданным алгоритмам управления.

3. Оборудования и программного обеспечения верхнего уровня, состоящего из:

- резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного комплекса «ИНКОНТ», развернутого в операционной системе Astra Linux SE и предназначенного для контроля и управления оборудованием АГРС, а также обработки и хранения полученной измерительной и расчетной информации;

- операторской рабочей станций (АРМ оператора), использующей кроссплатформенный программный комплекс «ИНКОНТ», способный функционировать в операционной системе Astra Linux SE и реализованный на базе персонального компьютера, который получает информацию от резервированного сервера по отказоустойчивой промышленной локальной сети Industrial Ethernet ПТК АСУТП АГРС и обеспечивающий контроль, управление и визуализацию результатов измерений и функционирования оборудования АГРС;

- инженерной станции с предустановленным специальным программным комплексом «ИНКОНТ», необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса, визуализации полученной измерительной информации и формирования сигналов управления на оборудование АСУТП АГРС.

Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экране рабочей станции, архивирование и вывод на печать следующих параметров при ведении технологического процесса АГРС:

- давления газа, кПа, МПа

- температуры воздуха и газа, °С;

- уровня в емкости сбора конденсата, мм;

Все электронное оборудование комплекса размещается в специализированных контроллерных шкафах. Внешний вид шкафов приведен на рисунках 1, 2, 3

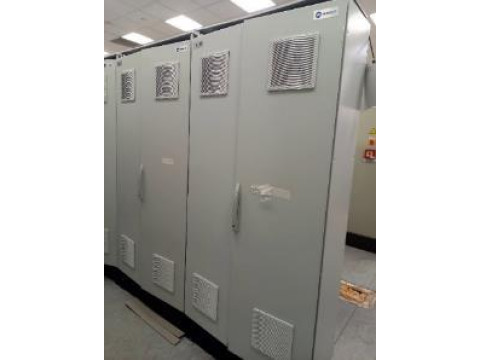

Рисунок 1 - Общий вид контроллерных шкафов

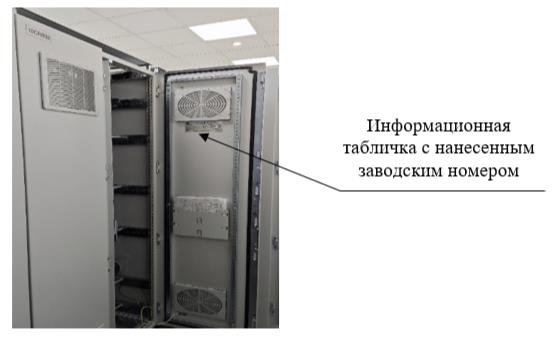

Рисунок 2 - Общий вид контроллерных шкафов с указанием места нанесения информационной таблички

Комплексу присвоен заводской номер ИК.3882. Заводской номер комплекса, в виде буквенно-числового обозначения, типографским способом указывается в формуляре и на информационной табличке, прикрепленной к внутренней панели контроллерного шкафа измерительного комплекса, в соответствии с рисунком 2.

ER[ ШКАФ инконт®

ТУ 27 12 31-<ЮЗ-200Ю««2-202’

СС Nl 0365321 Серии RU

ДС ЕАЭС NRUfl-RUPA01 В 15*26122

фИНКОНТ

Сделано в России

I до IP
