Весы медицинские напольные ВМН

Назначение

Весы медицинские напольные ВМН (далее по тексту - весы) предназначены для статического измерения массы.

Описание

Принцип работы весов основан на преобразовании механической деформации (сжатии, скручивании, растяжении) в электрический сигнал, который затем интерпретируется как значение веса. Далее сигнал поступает в устройство обработки данных (микропроцессор), в котором сигнал обрабатывается для отображения на цифровом дисплее (терминал управления) результатов взвешивания в единицах массы.

Результаты взвешивания и значения массы груза индицируются на цифровом дисплее, расположенном на стойке, либо без стойки, вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.

Конструктивно весы состоят из весовой платформы в комплекте с регулировочными опорами с тензометрическим датчиком и цифрового дисплея (терминал управления).

Условное обозначение весов имеет следующий вид:

BMH-X-Z-Д-Т-П-И

где:

- X - максимальная нагрузка (Мах);

- Z - поверочный интервал (е);

- Д - терминал управления. Варианты исполнения: Д1, Д2;

- Т - место установки терминала управления. Варианты исполнения: Т1(на стойке), Т2 (без стойки, с соединительным кабелем);

- П - платформа. Варианты исполнения: П1 (малая), П2 (увеличенная);

- И - наличие интерфейса связи с ПК (если присутствует);

Питание весов осуществляется от электрической сети или аккумулятора (автономное питание).

В зависимости от модификации весы снабжены следующими функциями (в скобках указаны соответствующие пункты ГОСТ O1ML R 76-1-2011):

- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

- автоматическое устройство установки на нуль (Т.2.7.2.3);

- устройство первоначальной установки на нуль (Т.2.7.2.4)

- устройство слежения за нулём (Т.2.7.3);

- устройство взвешивания тары (Т.2.7.4.2);

- долговременное хранение измерительной информации (Т.2.8.5).

Весы выпускаются с жидкокристаллической индикацией.

Весы могут поставляться с интерфейсом (индекс "И" в обозначении), могут иметь выходной разъем RS 232 или USB для связи с внешним устройством.

Общий вид весов показан на рисунке 1. Место нанесения и схема маркировки на рисунке 2.

Исполнение Д1

Исполнение Д2

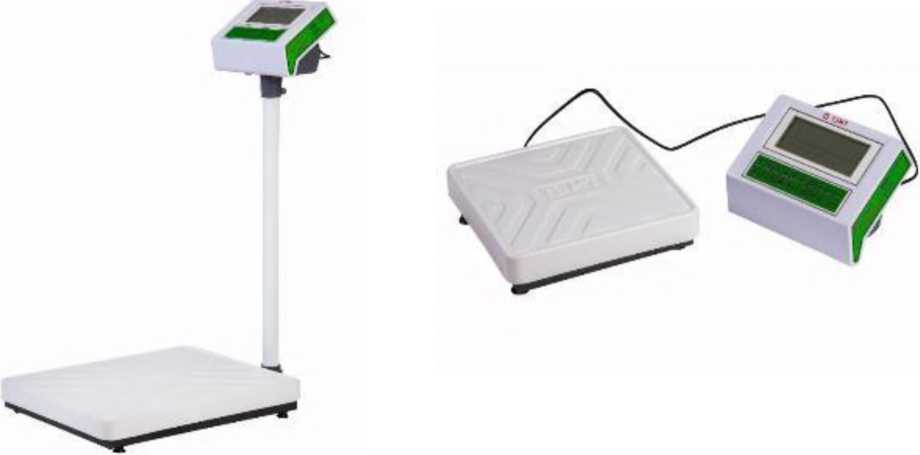

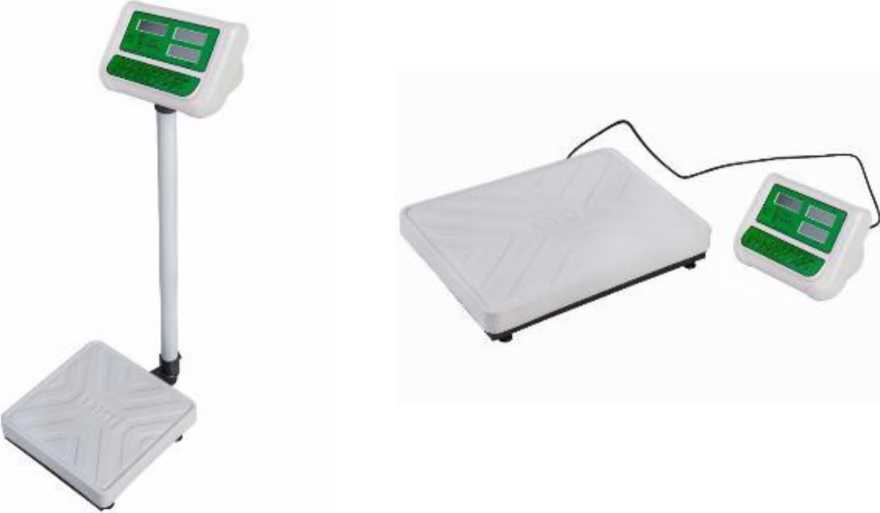

Рисунок 1 -Общий вид весов

Весы должны иметь маркировку на задней и боковой/передней панели терминала управления:

- наименование весов;

- символ «Обратитесь к инструкции по применению»;

- символ «Изготовитель»;

- QR-код введет на сайт производителя;

- знак утверждения типа средств измерений;

- класс точности;

- значение напряжения и частоты питания;

- символ и серийный номер изделия;

- номер реестровой записи;

- обозначение технических условий;

- потребляемая мощность;

- символ «рабочая часть типа В»;

- обозначение предохранителя;

- символ «Дата изготовления»;

- наименование или торговый знак предприятия - изготовителя;

- максимальная нагрузка (Мах);

- минимальная нагрузка (Min);

- поверочный интервал (е) и действительная цена деления шкалы (d);

- значение массы тары (Т).

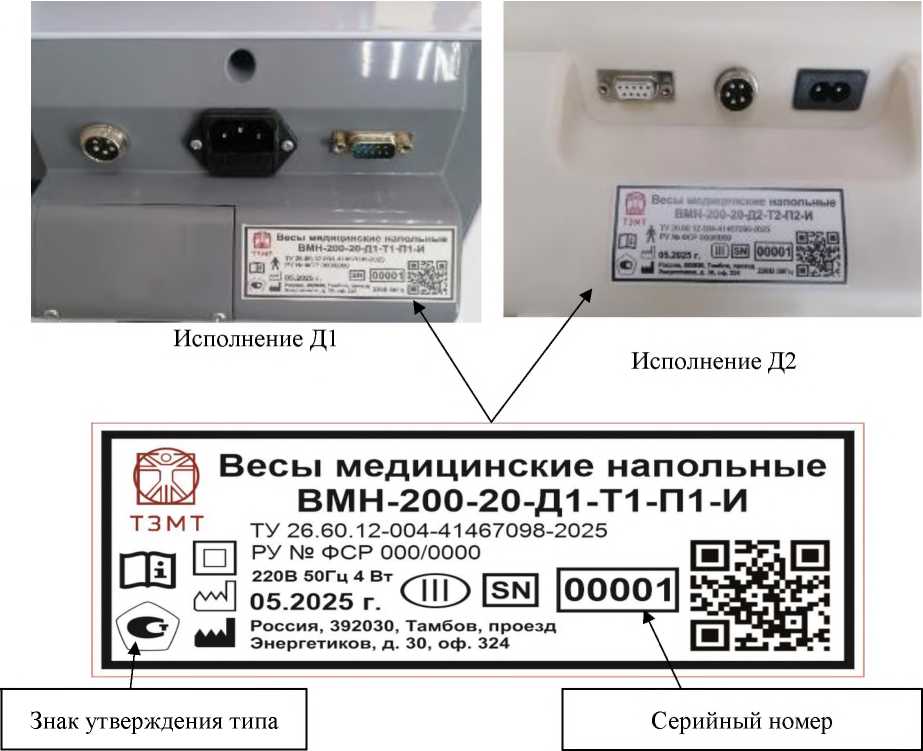

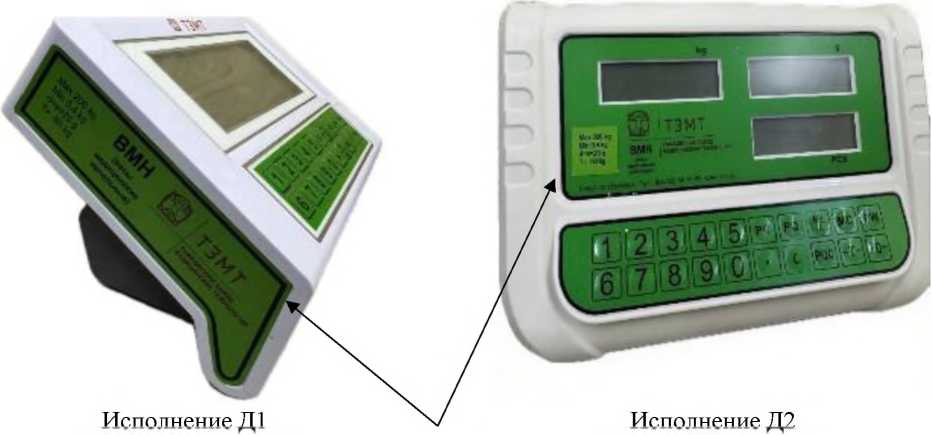

Рисунок 2 - Место нанесения и схема маркировки

Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочную табличку типографским способом и имеет цифровой формат. При этом, обеспечивается его прочтение и сохранность в процессе эксплуатации.

Знак поверки непосредственно на весы не наносится.

В целях предотвращения от несанкционированного вмешательства проводится пломбирование в виде бумажной пломбы-наклейки, нанесенной на крепежные винты. Нарушение целостности или отсутствие пломбы-наклейки свидетельствует об имевших место несанкционированных действиях.

Места пломбировки весов от несанкционированного доступа приведены на рисунке 3.

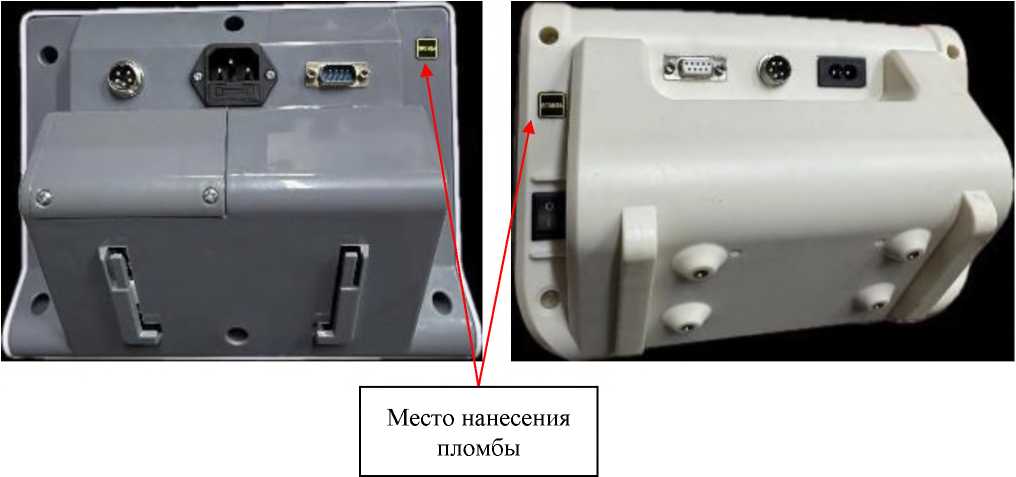

Рисунок 3 - Место пломбировки

Программное обеспечение

Программное обеспечение (ПО) весов реализовано аппаратно и является полностью метрологически значимым.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению ПО осуществляется только в сервисном режиме, вход в который защищен административным паролем, который находится у изготовителя.

Защита от несанкционированного доступа к изменению метрологически значимого ПО и данных измерений обеспечивается пломбированием весов.

Номер версии, цифровой идентификатор ПО (контрольная сумма исполняемого кода) ПО отображается на цифровом дисплее весов при включении в исполнении Д1.

В исполнении Д2 на цифровом дисплее при включении весов отображается только Идентификационное наименование ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р50.2.077-2014 - средний.

Идентификационные данные ПО весов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики средства измерений

По метрологическим характеристикам весы выпускаются в различных модификациях, отличающихся пределами взвешивания и значениями нормируемых метрологических характеристик.

Класс точности по ГОСТ OIML R 76-1-2011            средний (П1)

Значения максимальной нагрузки (Мах) и минимальной нагрузки (Min), действительной цены деления (шкалы) (d), поверочного интервала весов (е), числа поверочных интервалов (п), интервалов взвешивания и пределов допускаемой погрешности (тре) для весов приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Примечание - пределы допускаемой погрешности при эксплуатации соответствуют удвоенному значению пределов допускаемой погрешности при поверке.

Таблица 3 - Технические характеристики (габариты и масса)

Таблица 4 - Технические характеристики

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится типографским способом на маркировочную табличку, расположенную на терминале управления или в руководство по эксплуатации.

Комплектность

Таблица 6 - Комплектность средства измерений.

Сведения о методах измерений

приведены в документе «Весы медицинские напольные ВМН. Руководство по эксплуатации» раздел 3. Подготовка весов к работе и работа с весами.

Нормативные документы

ТУ 26.60.12-004-41467098-2025 Весы медицинские напольные ВМН

ГОСТ Р 50444-2020 «Приборы, аппараты и оборудование медицинские. Общие технические условия»

ГОСТ OIML R 76-1-2011 «ГСП. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
