Системы лазерные координатно-измерительные АЛЬТАИР
| Номер в ГРСИ РФ: | 98811-26 |
|---|---|
| Производитель / заявитель: | АОЗТ "АПЕКС", г.Москва |
Системы лазерные координатно-измерительные АЛЬТАИР (далее - системы) предназначены для измерений координат объектов с целью определения их геометрических размеров.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98811-26 | ||||||||||||
| Действует | по 23.06.2031 | ||||||||||||
| Наименование | Системы лазерные координатно-измерительные | ||||||||||||
| Модель | АЛЬТАИР | ||||||||||||
| Модификации |
АЛЬТАИР 330 АЛЬТАИР 360 АЛЬТАИР 380 АЛЬТАИР 630 АЛЬТАИР 660 АЛЬТАИР 680 |
||||||||||||
| Приказы |
№1227 от
23.06.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 34ab7ca3-69bb-4b7c-37cb-979d589233d2 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «АПЕКС», РОССИЯ, 111123, г. Москва, ш. Энтузиастов, д. 56, стр. 8А
Поверка
| Методика поверки / информация о поверке |
МП 203-62-2024 ГСИ. Системы лазерные координатно-измерительные АЛЬТАИР. Методика поверки
(с 23.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98811-26: Описание типа
2026-98811-26.pdf
|
Скачать | 172.9 КБ | |
|
98811-26: Методика поверки
МП 203-62-2024
2026-mp98811-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Системы лазерные координатно-измерительные АЛЬТАИР (далее - системы) предназначены для измерений координат объектов с целью определения их геометрических размеров.
Описание
Принцип действия систем основан на слежении за уголковым отражателем с помощью лазерного луча. Испускаемый лазерный луч, попадая в центр уголкового отражателя, возвращается обратно в объектив системы и далее на приемный датчик дальномера. По информации о двух углах и расстоянию вычисляются текущие пространственные координаты отражателя (х, у, z).
Система представляет собой лазерный измеритель расстояния на базе абсолютного дальномера, интерферометра и измерительных датчиков вертикального и горизонтального углов. Лазерное излучение соответствует классу 2 по ГОСТ 31581-2012.
Конструктивно система состоит из измерительного блока (сенсора) на фиксируемом основании, внешнего электронного блока (контроллера), комплекта отражателей и оснастки к ним.
Измерительный блок содержит сервоприводы, угломерные устройства, видеокамеру с подсветкой, блок дальномеров, имеет две взаимно перпендикулярные оси вращения. Вращение вокруг осей осуществляется с помощью сервоприводов, каждая ось снабжена угловым кодирующим устройством (энкодером).
Системы выпускаются в шести модификациях (АЛЬТАИР 330, АЛЬТАИР 360, АЛЬТАИР 380, АЛЬТАИР 630, АЛЬТАИР 660, АЛЬТАИР 680), различающихся диапазоном измерений и поддержкой дополнительных устройств.
С системой в качестве опций могут использоваться дополнительные устройства: щуп для измерения скрытых точек БК-1 (далее - щуп БК-1), щуп для измерения скрытых точек БК-2 (далее - щуп БК-2) и шестикоординатное устройство 6Д (далее - 6Д-датчик).
Пломбирование корпуса систем от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, наносится типографским способом на маркировочную табличку в месте, указанном на рисунке 1. Общий вид измерительного блока приведен на рисунках 2 и 3. На рисунке 4 приведен общий вид контроллера. На рисунке 5 приведен общий вид дополнительных устройств.

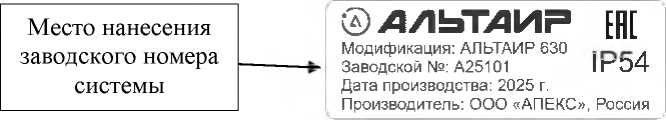

Рисунок 1 - Общий вид маркировочной таблички
Рисунок 2 - Общий вид измерительного блока Рисунок 3 - Общий вид измерительного
АЛЬТАИР 330, 360, 380 блока АЛЬТАИР 630, 660, 680
Рисунок 4 - Общий вид контроллера
а) б)
в)
а) - щуп БК-1; б) - щуп БК-2; в) - бД-датчик Рисунок 5 - Общий вид дополнительных устройств
Программное обеспечение
Системы имеют в своем составе программное обеспечение (далее - ПО) Easy Tracker, встроенное в аппаратное устройство, разработанное для измерительных задач и осуществляющее измерительные функции, функции индикации и передачи измерительной информации. Так же имеется дополнительное ПО: Spatial Master, Spatial Analyzer и Poly Works, записанное на флеш-карте USB, устанавливаемое на компьютер и выполняющее обработку результатов измерений.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
Easy Tracker |
Spatial Master |
Spatial Analyzer |
Poly Works |
|
Номер версии |
не ниже |
не ниже |
не ниже |
не ниже |
|
(идентификационный номер) ПО |
1.1.0 |
1.2 |
2014 |
2018 |
|
Цифровой идентификатор ПО |
- | |||
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей.
Вычислительные алгоритмы ПО не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» поР 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики систем и дополнительных устройств представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики систем
|
Наименование характеристики |
Значение | ||
|
Модификация АЛЬТАИР | |||
|
330 630 |
360 660 |
380 680 | |
|
Диапазон (радиус) измерений пространственных координат, м |
от 0,1 до 30 |
от 0,1 до 60 |
от 0,1 до 80 |
|
Диапазон (радиус) измерений пространственных координат (при измерении щупом БК-1), м |
от 0,1 до 30 | ||
|
Диапазон (радиус) измерений пространственных координат (при измерении щупом БК-2), м |
от 2,7 до 15 | ||
|
Пределы допускаемой абсолютной погрешности измерений пространственных координат во всем рабочем объеме*, мкм |
±(10+5L), где L - расстояние от системы до отражателя, м | ||
|
Пределы допускаемой абсолютной погрешности измерений пространственных координат во всем рабочем объеме (при измерении дополнительным устройством)**, мкм |
±(30+5 L), где L - расстояние от системы до дополнительного устройства, м | ||
|
Примечание: *- при температуре воздуха от +15 до +25 °C и относительной влажности воздуха не более 70 % ** - при использовании стилуса длиной 50 мм с диаметром наконечника 6 мм, при температуре воздуха от +15 до +25 °C и относительной влажности воздуха не более 70 % | |||
Таблица 3 - Технические характеристики систем
|
Наименование характеристики |
Значение | |||||
|
Модификация АЛЬТАИР | ||||||
|
330 |
360 |
380 |
630 |
660 |
680 | |
|
Диапазон показаний углов: - горизонтальных, - вертикальных, |
от 0° до 360° от -145° до +145' | |||||
|
Поддержка дополнительных устройств |
нет |
да | ||||
|
Частота сбора данных, измерений в секунду |
100 |
0 | ||||
|
Степень защиты измерительного блока по ГОСТ 14254-2015 |
IP54 | |||||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230+10% 50/60 | |||||
|
Габаритные размеры измерительного блока, мм, не более: - Длина - Ширина - Высота |
220 280 512 |
220 256 480 | ||||
|
Наименование характеристики |
Значение | |||||
|
Модификация АЛЬТАИР | ||||||
|
330 |
360 |
380 |
630 |
660 |
680 | |
|
Габаритные размеры контроллера, мм, не более: - Длина - Ширина - Высота |
200 ПО 56 | |||||
|
Габаритные размеры щупа БК-1, мм, не более: - Длина - Ширина - Высота |
90 93 178 | |||||
|
Габаритные размеры щупа БК-2, мм, не более: - Длина - Ширина - Высота |
122 128 222 | |||||
|
Габаритные размеры бД-датчика, мм, не более: - Длина - Ширина - Высота |
105 98 168 | |||||
|
Масса измерительного блока, кг, не более |
21 |
16 | ||||
|
Масса контроллера, кг, не более |
0,6 | |||||
|
Масса щупа БК-1 (с учетом аккумуляторных батарей), кг, не более |
0,68 | |||||
|
Масса щупа БК-2 (с учетом аккумуляторных батарей), кг, не более |
0,62 | |||||
|
Масса бД-датчика, кг, не более |
1,32 | |||||
аблица 4 - Условия эксплуатации систем
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °C |
от -10 до +45 |
|
Относительная влажность воздуха, %, без конденсата, не более |
от 10 до 95 |
Знак утверждения типа
наносится на титульный лист документа «Системы лазерные координатно-измерительные АЛЬТАИР. Руководство по эксплуатации» типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система лазерная координатно-измерительная |
АЛЬТАИР |
1 шт. |
|
Дополнительное устройство1) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Внешний аккумулятор1) |
1 шт. | |
|
1 ’ - поставляется по дополнительному заказу | ||
Сведения о методах измерений
приведены в Главе 8 «Сведения о методиках (методах) измерений» документа «Системы лазерные координатно-измерительные АЛЬТАИР. Руководство по эксплуатации».
Нормативные документы
ТУ АБНД.401232.001 «Системы лазерные координатно-измерительные АЛЬТАИР. Технические условия»
