Адгезиметры (скретч-тестеры) NST3

Назначение

Адгезиметры (скретч-тестеры) NST3 (далее по тексту - адгезиметры) предназначены для измерений глубины внедрения индентора в испытываемый образец под действием приложенных сил, при нанесении царапины на образец для определения когезионной и адгезионной прочности (прочности покрытия и прочности сцепления покрытия с подложкой).

Описание

Принцип действия адгезиметров заключается во внедрении алмазного индентора конической формы в испытываемый образец под действием приложенной силы с последующим царапаньем при постоянной, ступенчатой или равномерно нарастающей нагрузке. Царапанье осуществляется за счёт перемещения предметного столика. В процессе испытания происходит измерение глубины царапины.

Конструкционно адгезиметр состоит из массивной виброустойчивой опоры (платформы Step Х00), на которой сверху смонтирован измерительный блок, электронного блока управления с специальным программным обеспечением (далее - ПО) и монитора. Под измерительным блоком в опору вмонитрован предметный столик для крепления образца с покрытием. В состав измерительного блока входит кантилевер для крепления индентора и подачи на индентор прижимного усилия по заданному режиму (постоянное усилие или усилие, возрастающее равномерно или ступенчато) и оптический микроскоп с тремя объективами для позиционирования и визуального контроля и оценки результатов измерений. Микроскоп в зависимости от используемого объектива имеет суммарное увеличение в 200, 800 и 4000 раз. В составе кантилевера датчик для измерения силы приложенной к индентору (датчик нормальной силы) и датчик для измерения глубины царапины.

Платформа Step Х00 имеет 4 исполнения: Step 100, Step 300, Step 500 и Step 700 Noise-Control. Исполнения стандартной платформы отличаются функциональными возможностями, наличием воздушной и активной электронной систем. Адгезиметр может оснащаться тремя типами кантилеверов: для стандартной нагрузки, для высокой нагрузки и с высоким разрешением. Максимальная нагрузка кантилевера стандартной нагрузки составляет 100 мН, у кантилевера высокого разрешения 10 мН. Адгезиметры могут использоваться и для определения прочности покрытия и прочности сцепления покрытия с подложкой. Для испытаний образцов разной формы в комплектации адгезиметров имеются несколько видов держателей образцов (универсальный адаптер, универсальный модуль, фрикционный модуль). Держатели образцов монтируются на предметном столике. На бирку, которая крепится на корпус измерительного блока, типографским способом вносится наименование изготовителя, почтовый адрес, обозначение типа средства измерений, обозначение платформы, массы измерительного блока и серийный номер, в виде комбинации арабских цифр.

Общий вид средства измерений представлен на Рисунке 1. Обозначения и место нанесения серийного номера указаны на рисунке 2.

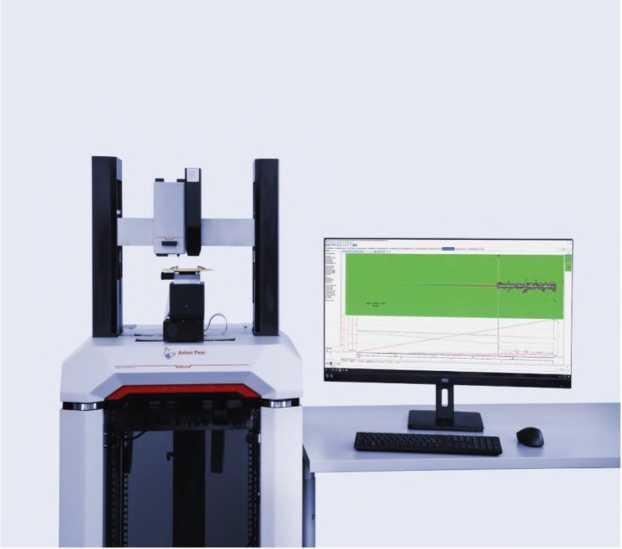

Рисунок 1 - Общий вид средства измерений адгезиметр (скретч-тестер) NST3

Anton Paar Aaiaa Paar ТнТаа ■« Vaiaala I. Itll Ca««ai<aa Maia la Iwiliiriitl

Type

NST3 Step XOI

I 230 VAC

,1000168981

mm mi i iii i mi ii ii mi ii

BA 290V

MFD 2023

Рисунок 2 - Место нанесения серийного номера

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование адгезиметра не предусмотрено.

Место нанесения серийного номера

Программное обеспечение

Встроенное программное обеспечение (ПО) позволяет настраивать базовые параметры функционирования адгезиметра, настраивать и выполнять конкретные испытания, обрабатывать результаты испытаний, отображать и сохранять в памяти результаты испытаний. Прямого доступа к ПО нет. Метрологически значимая часть не выделена, всё ПО является метрологически значимым. ПО позволяет устанавливать значения нормальной нагрузки при испытаниях и не влияет на результаты измерения глубины царапины. Идентификационные признаки ПО приведены в таблице 1.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.

Таблица 1 - Идентификационные признаки ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

* - верхняя граница диапазона измерений глубины 600 мкм достигается в том случае, когда индентор сначала поднимается на ступеньку 300 мкм от нулевого уровня, а затем опускается на 600 мкм (т. е. - 300 мкм от начального уровня).

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность

Сведения о методах измерений

приведены: в документе Step Х00 - NST3 «Адгезиметр (скретч-тестер) NST3. Руководство по эксплуатации» раздел 6 «Процесс измерения методом нанесения царапины».

Нормативные документы

Стандарт предприятия компании Anton Paar TriTec SA, Швейцария
