Приборы для определения числа падения ПЧП
| Номер в ГРСИ РФ: | 98813-26 |
|---|---|
| Производитель / заявитель: | Индивидуальный предприниматель Мелкумян Арман Карленович, г. Ростов-на-Дону |
Приборы для определения числа падения ПЧП (далее - приборы) предназначены для определения числа падения, заключающегося в измерении времени, необходимого для перемешивания водно-мучной суспензии мешалкой и ее падения с верхнего до нижнего положения в вискозиметрической пробирке.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98813-26 | |||||||||
| Действует | по 23.06.2031 | |||||||||
| Наименование | Приборы для определения числа падения | |||||||||
| Модель | ПЧП | |||||||||
| Модификации |
ПЧП-10М ПЧП-10М-О |
|||||||||
| Приказы |
№1227 от
23.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 15230a92-38f5-ff2e-df29-3f64e68b6942 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ИП Мелкумян А.К., РОССИЯ, 344025, г. Ростов-на-Дону, ул. 45-я линия, д. 1 Д
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1664-445-2025 ГСИ. Приборы для определения числа падения ПЧП. Методика поверки
(с 23.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98813-26: Описание типа
2026-98813-26.pdf
|
Скачать | 109.7 КБ | |
|
98813-26: Методика поверки
РТ-МП-1664-445-2025
2026-mp98813-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Приборы для определения числа падения ПЧП (далее - приборы) предназначены для определения числа падения, заключающегося в измерении времени, необходимого для перемешивания водно-мучной суспензии мешалкой и ее падения с верхнего до нижнего положения в вискозиметрической пробирке.
Описание
Принцип работы приборов основан на реализации методики измерения числа падения по ГОСТ 27676.
Конструкция приборов состоит из блока механического привода с блоком управления, где спереди установлена водяная баня, на поверхности которой располагается теплообменник. На кожухе справа установлен индикатор уровня воды в бане, а сверху расположены гнезда для установки кассеты с пробирками.
Над крышкой водяной бани располагается устройство прижима кассеты с пробирками. В центре устройства прижима имеются выступы, внутри которых смонтированы датчики нижнего положения для фиксации момента достижения шток-мешалкой своего нижнего положения. Вверху над баней располагается коромысло с двумя захватами. Электроприводы коромысла и прижима смонтированы на задней стороне вертикальной панели под кожухом. Здесь же установлен электромагнит управления захватами с датчиком верхнего положения. Под кожухом блока механического привода также располагается плата электронных элементов.
Приборы выпускаются в двух модификациях: ПЧП-ЮМ и ПЧП-ЮМ-О. В модификации прибора ПЧП-Ю-М-0 установлена система охлаждения. Справа в боковой крышке модификации прибора ПЧП-Ю-М-0 расположено ревизионное окно для контроля уровня и состояния охлаждающей жидкости.
Нанесение знака поверки на приборы не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.
Заводской номер состоит из арабских цифр и наносится типографским способом на идентификационную наклейку, расположенную на задней части блока (рис. 2).

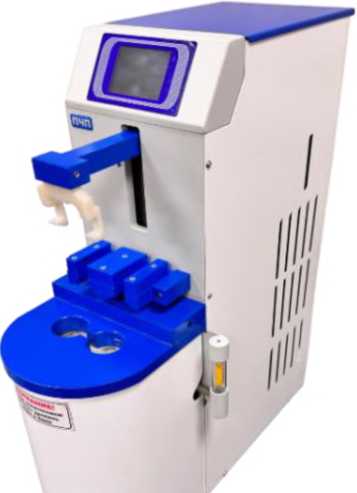

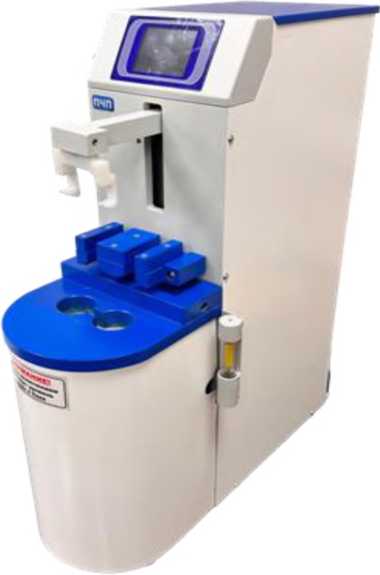

Модификация 1’1411-1 ОМ
Рисунок 1 - Общий вид приборов для определения числа падения 11411
Модификация 11Ч11-ЮМ-0
ПЧП-10М
Прибор для определения
Место нанесения знака утверждения типа
Рисунок 2 - Идентификационная наклейка
Пломбирование приборов не предусмотрено.
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее - ПО), которое не может быть изменено в процессе эксплуатации. ПО используется для преобразования и обработки информации, полученной в процессе проведения измерений. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
Идентификационные данные ПО недоступны для просмотра.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений числа падения, с |
от 60 до 900 |
|
Пределы допускаемой абсолютной погрешности измерений числа падения, с |
±1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Температура в водяной бане, °C |
99,0+1,0 |
|
Частота колебаний шток-мешалки, Гц |
2,0+0,3 |
|
Высота падения шток-мешалок, мм |
68+1 |
|
Габаритные размеры шток-мешалки, мм: - высота - диаметр |
273,0+0,5 20,0+0,05 |
|
Масса каждой шток-мешалки (без направляющих втулок), г |
25,0+0,5 |
|
Габаритные размеры пробирок вискозиметрических, мм: - внутренний диаметр - внешний диаметр - глубина |
21,0+0,02 23,8+0,25 220,0+0,3 |
|
Габаритные размеры (длинах ширинах высота), мм, не более |
620x175x550 |
|
Масса, кг, не более |
25 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и на идентификационную наклейку.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор для определения числа падения |
ПЧП-10М/ПЧП-1ОМ-О |
1 шт. |
|
Мерный цилиндр |
- |
1 шт. ** |
|
Подставка под кассеты |
- |
1 шт. |
|
Подставка для 20 пробирок |
- |
1 шт. |
|
Шток-мешалка |
- |
2 шт. |
|
Кассета |
- |
1 шт. |
|
Шланг 2м |
- |
2 шт. * |
|
Пробирки вискозиметрические |
- |
10 шт. ** |
|
Пробка |
- |
2 шт. |
|
Паспорт |
- |
1 экз. |
|
Ерш для мытья пробирок |
- |
1 шт. |
|
Методика поверки |
- |
1 экз. |
|
* только в комплекте с 11411-1 ОМ. * * поставляется по отдельному заказу. | ||
Сведения о методах измерений
приведены в и. 5.3 паспорта «Порядок работы».
Нормативные документы
ГОСТ 27676-88 Зерно и продукты его переработки. Метод определения числа падения
ГОСТ ISO 3093-2016 Зерно и продукты его переработки. Определение числа падения методом Хагберга-Пертена
ТУ 26.51-016-0081647719-2018 Прибор для определения числа падения 11411-10.
Технические условия
