Анализаторы спектра АКИП-4221
| Номер в ГРСИ РФ: | 98815-26 |
|---|---|
| Производитель / заявитель: | JSC «PriST», КИТАЙ |
Анализаторы спектра АКИП-4221 (далее - анализаторы) предназначены для измерений спектральных характеристик СВЧ-сигналов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98815-26 | ||||||
| Действует | по 23.06.2031 | ||||||
| Наименование | Анализаторы спектра | ||||||
| Модель | АКИП-4221 | ||||||
| Приказы |
№1227 от
23.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1d8aa1fe-9f28-8fc6-5b70-d266fec90334 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
JSC «PriST», КИТАЙ, Jiangsu, Changzhou, TAIHU WEST ROAD NO.5-1
Поверка
| Методика поверки / информация о поверке |
МП-ПР-07-2026 ГСИ. Анализа-торы спектра АКИП-4221. Методика поверки.
(с 23.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98815-26: Описание типа
2026-98815-26.pdf
|
Скачать | 246.2 КБ | |
|
98815-26: Методика поверки
МП-ПР-07-2026
2026-mp98815-26.pdf
|
Скачать | 6.6 MБ |
Описание типа
Назначение
Анализаторы спектра АКИП-4221 (далее - анализаторы) предназначены для измерений спектральных характеристик СВЧ-сигналов.
Описание
Принцип работы анализатора спектра основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей обработке сигнала с помощью аналогово-цифрового преобразователя. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений амплитудных и частотных параметров спектра сигналов. Спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Конструктивно анализаторы выполнены в виде настольного лабораторного прибора, который имеет возможность монтажа в 19-дюймовые приборные стойки с помощью комплекта для монтажа, поставляемого опционально.
Функциональные возможности анализаторов определяются составом опций, приведенных в таблице 1.
Таблица 1
|
Опция |
Функциональное назначение |
|
004 |
Анализатор спектра, диапазон частот от 2 Гц до 4 ГГц |
|
008 |
Анализатор спектра, диапазон частот от 2 Гц до 8 ГГц |
|
013 |
Анализатор спектра, диапазон частот от 2 Гц до 13,6 ГГц |
|
018 |
Анализатор спектра, диапазон частот от 2 Гц до 18 ГГц |
|
026 |
Анализатор спектра, диапазон частот от 2 Гц до 26,5 ГГц |
|
040 |
Анализатор спектра, диапазон частот от 2 Гц до 40 ГГц |
|
045 |
Анализатор спектра, диапазон частот от 2 Гц до 45 ГГц |
|
050 |
Анализатор спектра, диапазон частот от 2 Гц до 50 ГГц |
|
Н02 |
Дополнительный выходной сигнал ПЧ, частота 425 МГц, 750 МГц, 1,5 ГГц |
|
Н08 |
Опция широкополосного логарифмического детектора |
|
НИ |
Оптоволоконный интерфейс 10 Gigabit Ethernet |
|
Опция |
Функциональное назначение |
|
Н12С |
Широкополосные данные IQ-отсчетов могут выводиться в реальном времени через оптический канал, поддерживается вывод IQ-данных с максимальной полосой 400 МГц. В комбинации с высокоемким регистратором данных (опция Н22С) может быть реализована высокообъемная запись IQ-данных в реальном времени. Примечание: опция Н12С совместима с опциями полос анализа до 400 МГц. |
|
Н12Е |
Широкополосные данные IQ-отсчетов могут выводиться в реальном времени через оптический канал, поддерживается вывод IQ-данных с максимальной полосой 1,2 ГГц. В комбинации с высокоемким регистратором данных (опция Н22Е) может быть реализована высокообъемная запись IQ-данных в реальном времени. Примечание: опция Н12С совместима с опциями полос анализа от 600 МГц до 1,2 ГГц. |
|
Н17-Е |
Аппаратная модернизация: улучшение процессора до серии Core 17 |
|
Н19-2Т |
Расширение внутренней памяти. Установка твердотельного накопителя, объем 2 ТБ |
|
Н19-4Т |
Расширение внутренней памяти. Установка твердотельного накопителя, объем 4 ТБ |
|
Н22С-4Т |
Аппаратная опция регистратора данных, объем 4 ТБ Для работы обязательно наличии установленной опции Н12С |
|
Н22С-8Т |
Аппаратная опция регистратора данных, объем 8 ТБ Для работы обязательно наличии установленной опции Н12С |
|
Н22С-16Т |
Аппаратная опция регистратора данных, объем 16 ТБ Для работы обязательно наличии установленной опции Н12С |
|
Н22С-32Т |
Аппаратная опция регистратора данных, объем 32 ТБ Для работы обязательно наличии установленной опции Н12С |
|
Н22Е-8Т |
Аппаратная опция регистратора данных, объем 8 ТБ Для работы обязательно наличии установленной опции Н12Е |
|
Н22Е-16Т |
Аппаратная опция регистратора данных, объем 16 ТБ Для работы обязательно наличии установленной опции Н12Е |
|
Н22Е-32Т |
Аппаратная опция регистратора данных, объем 32 ТБ Для работы обязательно наличии установленной опции Н12Е |
|
Н22Е-64Т |
Аппаратная опция регистратора данных, объем 64 ТБ Для работы обязательно наличии установленной опции Н12Е |
|
НЗЗ-08 |
Электронный аттенюатор |
|
Н34-04 |
Малошумящий предусилитель до 4 ГГц для АКИП-4221 опция 004 |
|
Н34-08 |
Малошумящий предусилитель до 8 ГГц для АКИП-4221 опция 008 |
|
Н34-13 |
Малошумящий предусилитель до 13,6 ГГц, для АКИП-4221 опция 013 |
|
Н34-18 |
Малошумящий предусилитель до 18 ГГц, для АКИП-4221 опция 018 |
|
Н34-26 |
Малошумящий предусилитель до 26,5 ГГц, для АКИП-4221 опция 026 |
|
Н34-40 |
Малошумящий предусилитель до 40 ГГц, для АКИП-4221 опция 040 |
|
Н34-45 |
Малошумящий предусилитель до 45 ГГц, для АКИП-4221 опция 045 |
|
Н34-50 |
Малошумящий предусилитель до 50 ГГц, для АКИП-4221 опция 050 |
|
Н36 |
Обход преселектора. Примечание: данная опция необходима для работы опции Н38 |
|
Н38-40 |
Расширение полосы анализа до 40 МГц Примечание: для работы данной опции требуется обязательная установка опции Н36, обход преселектора и опции Н17-Е. |
|
Опция |
Функциональное назначение |
|
Н38-200 |
Расширение полосы анализа до 200 МГц Примечание: для работы данной опции требуется обязательная установка опции Н36, обход преселектора и опции Н17-Е |
|
Н38-400 |
Расширение полосы анализа до 400 МГц Примечание: для работы данной опции требуется обязательная установка опции Н36, обход преселектора и опции Н17-Е |
|
Н38-600 |
Расширение полосы анализа до 600 МГц Примечание: для работы данной опции требуется обязательная установка опции Н36, обход преселектора и опции Н17-Е |
|
Н38-1200 |
Расширение полосы анализа до 1200 МГц Примечание: для работы данной опции требуется обязательная установка опции Н36, обход преселектора и опции Н17-Е |
|
Н38-2000 |
Расширение полосы анализа до 2000 МГц Примечание: для работы данной опции требуется обязательная установка опции Н36, обход преселектора и опции Н17-Е |
|
Н39 |
Анализатор звукового диапазона |
|
Н40 |
Внешнее расширение частотного диапазона методом внешнего смешения частот Примечание: Данная опция несовместима с моделями АКИП-4221 опция 008 |
|
Н41-10 |
Анализ спектра в реальном времени, полоса анализа 10 МГц |
|
Н41-40 |
Анализ спектра в реальном времени, полоса анализа 40 МГц Примечание: Требуется наличие одной из аппаратных опций Н38 (Н38-40, Н38-200, Н38-400, Н38-600 или Н38-1200) |
|
Н41-200 |
Анализ спектра в реальном времени, полоса анализа 200 МГц Примечание: Требуется установка аппаратной опции Н17-Е и наличие одной из аппаратных опций Н38 (Н38-40, Н38-200, Н38-400, Н38-600 или Н38-1200) |
|
Н41-400 |
Анализ спектра в реальном времени, полоса анализа 400 МГц Примечание: Требуется установка аппаратной опции Н17-Е и наличие одной из аппаратных опций Н38 (Н38-40, Н38-200, Н38-400, Н38-600 или Н38-1200) |
|
Н41-600 |
Анализ спектра в реальном времени, полоса анализа 600 МГц Примечание: Требуется установка аппаратной опции Н17-Е и наличие одной из аппаратных опций Н38 (Н38-40, Н38-200, Н38-400, Н38-600 или Н38-1200) |
|
Н41-1200 |
Аппаратная опция, заводское исполнение. Примечание: Требуется установка аппаратной опции Н17-Е и наличие одной из аппаратных опций Н38 (Н38-40, Н38-200, Н38-400, Н38-600 или Н38-1200) |
|
Н48 |
Измерение коэффициента шума |
|
S01 |
Измерение мощности радиочастотного сигнала с высокой точностью с помощью внешнего USB-датчика мощности |
|
S02 |
Измерение коэффициента мощности шума. |
|
S04 |
Измерение фазовых шумов. |
|
S05 |
Обеспечение функции предварительного измерения соответствия требованиям ЭМС |
|
S09 |
Анализ параметров и искажений для сигналов с аналоговой модуляцией (АМ, ЧМ и ФМ) |
|
S10 |
Многофакторный анализ сигналов (измерение и анализ переходных параметров, спектра и изменяющихся во времени характеристик сигналов, поддерживается воспроизведение записанных данных) |
|
Опция |
Функциональное назначение |
|
S10H |
Автоматическое измерение времени скачкообразной перестройки частоты, времени переключения. Примечание: Обязательно наличие установленной опции S10 |
|
S10F |
Автоматическое измерение крутизны фронта, отклонения, мощности и других характеристик FMCW-сигнала Примечание: Обязательно наличие установленной опции S10 |
|
S12 |
Векторный анализатор сигналов |
|
S12B |
Тест на коэффициент битовых ошибок Примечание: Обязательно наличие установленной опции S12 |
|
S12M |
Анализ сигналов с множественной модуляцией. Примечание: Обязательно наличие установленной опции S12 |
|
S13 |
Анализатор импульсных сигналов |
|
S14 |
Анализ OFDM-сигналов (сигналов с ортогональным частотным разделением каналов) |
|
S16 |
Измерение групповой задержки на нескольких несущих. |
|
S40 |
Измерение параметров WLAN802.Ha/b/g |
|
S40N |
Измерение параметров WLAN802.1 In |
|
S40AC |
Измерение параметров WLAN802.1 lac |
|
S40AX |
Измерение параметров WLAN802.1 lax |
|
S41D |
LTE/LTE-A - анализ сигналов TDD нисходящей линии связи (Downlink) |
|
S41U |
LTE/LTE-A - анализ сигналов TDD восходящей линии связи (Uplink) |
|
S42D |
LTE/LTE-A - анализ сигналов FDD нисходящей линии связи (Downlink) |
|
S42U |
LTE/LTE-A - анализ сигналов FDD восходящей линии связи (Uplink) |
|
S46D |
Измерение сигнала Downlink 5G NR |
|
S46U |
Измерение сигнала Uplink 5G NR |
На передней панели анализаторов находится цветной сенсорный жидкокристаллический дисплей, измерительный вход, органы управления и разъемы USB 3.0. Управление режимами работы, выбор параметров осуществляется с передней панели специальными кнопками (со стрелками), и вращающимся регулятором параметров.
На задней панели расположены: разъем сети питания, разъемы USB, LAN-разъем, GPIB дополнительные функциональные входы/выходы, видео выход (HDMI) для подключения внешнего монитора.
Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 2.
Для предотвращения несанкционированного доступа предусмотрена пломбировка с помощью наклейки на один из винтов крепления корпуса. Место пломбировки представлено на рисунке 2.
Серийный номер, идентифицирующий каждый экземпляр анализаторов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Место нанесения серийного номера представлено на рисунке 2.
Интерфейс пользователя может быть реализован на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса может отличаться от представленного на рисунках.

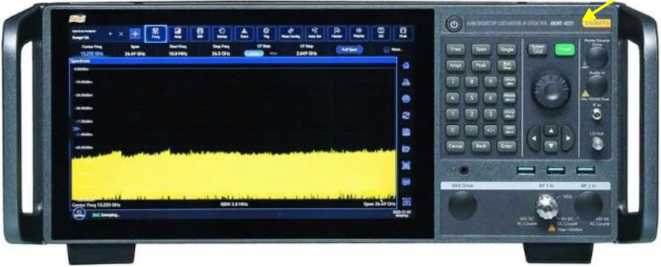

Рисунок 1 - Общий вид анализаторов и место нанесения знака утверждения типа (А)
Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г)
Программное обеспечение
Анализаторы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. ПО предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01.01 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, Гц опция 004 опция 008 опция 013 опция 018 опция 026 опция 040 опция 045 опция 050 |
от 2 до 4-109 от 2 до 8 -109 от 2 до 13,6-109 от 2 до 18 -109 от 2 до 26,5 Ю9 от 2 до 40-109 от 2 до 45 • 109 от 2 до 50-109 |
|
Диапазоны установки полосы обзора (/по) |
нулевой; от 10 Гц до верхней границы диапазона рабочих частот |
|
Номинальное значение частоты опорного генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности частоты опорного генератора (5о) |
±5 10’8 |
|
Максимальное разрешение по частоте в режиме частотомера, Гц |
1 |
|
Разрешение по частоте в режиме измерения маркером (км), Гц |
fno/(N-l) |
|
Пределы допускаемой абсолютной погрешности измерений частоты (/) встроенным частотомером, Гц |
±(6о/+1) |
|
Пределы допускаемой абсолютной погрешности измерений частоты маркером (/изм), Гц |
±(5о/изм+О,ОО1 '/по + +0,05/пп+0,5км) |
|
Полоса анализа, МГц стандартно опция Н38-40 опция НЗ 8-200 опция НЗ 8-400 опция НЗ 8-600 опция Н38-1200 |
10 40 200 600 1200 |
|
Диапазон установки скорости развертки, с - при нулевой полосе обзора - при полосе обзора более 10 Гц |
от 110’6 до 16103 отЗ -10’6 до 16103 |
|
Диапазоны установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц |
от 0,1 до 20106 |
|
Шаг номинальных значений для установки полос пропускания фильтров ПЧ по уровню -3 дБ |
1 -2-3-5 |
|
Пределы допускаемой абсолютной погрешности установки полос пропускания фильтров ПЧ по уровню -3 дБ для/пп, Гц 0,1 Гц от 0,1 до 500 Гц включ. св. 500 Гц до 5 МГц включ. св. 5 до 20 МГц |
±0,Г/пп ±(0,03/пп+0,1) ±0,03/пп ±0,15/пп |
|
Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, для/пп, Гц, не более от 0,1 до 1 Гц включ. св. 1 Гц |
±8 ±5 |
|
1 |
2 |
|
Диапазоны установки полос пропускания фильтров анализа на электромагнитную совместимость (EMI) по уровню -6 дБ, Гц |
от 1 до 20106 |
|
Пределы допускаемой абсолютной погрешности установки полос пропускания фильтров EMI по уровню -6 дБ для/пп, Гц от 1 до 500 Гц включ. св. 500 Гц до 5 МГц включ. св. 5 до 20 МГц |
±(0,03/пп+0,1) ±0,03/пп ±0,15/пп |
|
Шаг номинальных значений для установки полос пропускания фильтров анализа на электромагнитную совместимость (EMI) по уровню -6 дБ |
1 -2-3-5 |
|
Пределы допускаемой абсолютной погрешности измерений уровня на частоте 500 МГц, при изменении полосы пропускания (Лп), дБ /пп св. 0,1 Гц до 1 МГц включ. /пп=2 МГц /пп=3 МГц /пп=5, 10 МГц /пп=20 МГц |
±0,03 ±0,05 ±0,1 ±0,3 ±1,0 |
|
Пределы допускаемой абсолютной погрешности установки опорного уровня в диапазоне от -60 до -10 дБ1), дБ1) |
±0,2 |
|
Нелинейность шкалы относительно уровня -10 дБ1), при значениях входного сигнала от -60 до -10 дБ1), дБ |
±0,1 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 500 МГц с выключенным/ включенным предусилителем (внутренний аттенюатор 10 дБ), дБ, не более от 2 до 10 Гц от 10 Гц до 100 кГц от 100 кГц до 10 МГц от 10 МГц до 4 ГГц от 4 до 8 ГГц от 8 до 18 ГГц от 18,0 до 26,5 ГГц от 26,5 до 45 ГГц от 45 до 50 ГГц |
±5,00/ ±2,00/±0,50/±1,00 ±0,40/±1,00 ±0,50/±1,50 ±1,50/±2,50 ±2,00/±3,00 ±2,50/±3,00 ±3,00/±3,50 |
|
1 |
2 |
|
Средний уровень собственных шумов с выключенным/включенным предусилителем (аттенюатор 0 дБ,/Пп=1 Гц), в полосе частот, дБ/Гц3), | |
|
не более для опций 004, 008 от 2 Гц до 10 кГц |
-ПО/- |
|
св. 10 до 100 кГц включ. |
-ПО/- |
|
св. 100 кГц до 10 МГц включ. |
-147/-148 |
|
св. 10 до 50 МГц включ. |
-151/-156 |
|
св. 50 МГц до 1 ГГц включ. |
-151/-161 |
|
св. 1 до 2 ГГц включ. |
-149/-161 |
|
св. 2 до 3 ГГц включ. |
-148/-161 |
|
св. 3 до 4 ГГц включ. |
-144/-161 |
|
св. 4 до 6 ГГц включ. |
-147/-161 |
|
св. 6 до 8 ГГц включ. для опций 013, 018, 026, 040, 045, 050 |
-145/-157 |
|
от 2 Гц до 10 кГц |
-ПО/- |
|
св. 10 до 100 кГц включ. |
-ПО/- |
|
св. 100 кГц до 10 МГц включ. |
-147/-148 |
|
св. 10 до 50 МГц включ. |
-149/-156 |
|
св. 50 МГц до 1 ГГц включ. |
-149/-161 |
|
св. 1 до 2 ГГц включ. |
-147/-161 |
|
св. 2 до 3 ГГц включ. |
-146/-161 |
|
св. 3 до 4 ГГц включ. |
-141/-161 |
|
св. 4 до 6 ГГц включ. |
-142/-161 |
|
св. 6 до 8 ГГц включ. |
-139/-157 |
|
св. 8 до 18 ГГц включ. |
-145/-157 |
|
св. 18 до 26,5 ГГц включ. |
-141/-154 |
|
св. 26,5 до 40 ГГц включ. |
-135/-151 |
|
св. 40 до 45 ГГц включ. |
-134/-151 |
|
св. 45 до 50 ГГц включ. |
-130/-148 |
|
Диапазон установки аттенюатора, дБ - вход 1 |
от 0 до 72 |
|
- с опцией НЗЗ-08 |
от 0 до 30 |
|
Дискретность установки аттенюатора, дБ - вход 1 |
2 |
|
- с опцией НЗЗ-08 |
1 |
|
Пределы допускаемой абсолютной погрешности измерений уровня | |
|
мощности на частоте 500 МГц из-за переключения аттенюатора относительно опорного значения 10 дБ, дБ1-*, при значениях | |
|
аттенюатора: от 0 до 58 дБ от 60 до 70 дБ |
±0,15 ±0,2 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности относительно опорного уровня -20 дБД дБ1) | |
|
с выключенным предусилителем |
±0,24 |
|
с включенным предусилителем |
±0,36 |
|
1 |
2 | ||
|
Уровень фазовых шумов относительно несущей 640 МГц, дБ/Гц4), не более - при отстройке на 100 Гц - при отстройке на 1 кГц - при отстройке на 10 кГц - при отстройке на 100 кГц - при отстройке на 1 МГц |
-99 -116 -126 -126 -139 | ||
|
Уровень помех, обусловленных гармоническими искажениями 2-го порядка (диапазон частот св. 10 МГц, уровень мощности на смесителе -15 дБ1), предусилитель выключен), дБ2), не менее от. 10 МГц до 2 ГГц включ. св. 2 до 4 ГГц включ. св. 4 до 8 ГГц включ. св. 8 до 25 ГГц |
-60 -60 -70 -65 | ||
|
Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, выраженный в виде точки пересечения 3го порядка (TOI) (диапазон частот св. 10 МГц, уровень мощности на смесителе от -10 до +2 дБ1), предусилитель выключен), дБ1), не менее от. 10 МГц до 2 ГГц включ. св. 2 до 4 ГГц включ. св. 4 до 8 ГГц включ. св. 8 до 50 ГГц |
+12 +17 +16 +18 | ||
|
Относительный уровень помех, обусловленных побочными каналами приема | |||
|
Значения уровня подавления частоты зеркального канала, дБ2), не более | |||
|
Диапазон частот: |
Частота зеркального канала |
Уровень подавления | |
|
Уровень подавления частоты зеркального канала 1-й ПЧ |
от 10 МГц до 4 ГГц включ. |
/+10,45 ГГц |
-80 |
|
св. 4 до 8 ГГц включ. |
/+3,95 ГГц | ||
|
Уровень подавления частоты зеркального канала 2-й ПЧ |
от 10 МГц до 18 ГГц включ. |
/+850 МГц |
-80 |
|
св. 18 до 50 ГГц включ. |
-70 | ||
|
Уровень подавления частоты зеркального канала 3-й ПЧ |
от 10 МГц до 40 ГГц включ. |
/+150МГц |
-80 |
|
св. 40 до 50 ГГц включ. |
-76 | ||
|
Уровень помех, обусловленных остаточными комбинационными частотами от 1 МГц до 8 ГГц (согласованная нагрузка 50 Ом, аттенюатор 0 дБ), дБ, не более |
-98 | ||
|
Диапазон измерений коэффициента амплитудной модуляции (Кам), % |
от 0 до 100 | ||
|
Пределы допускаемой абсолютной погрешности измерений Кам при частоте модулирующего сигнала от 30 Гц до 1 МГц, % |
±(0,01-Кам+0,1) | ||
|
Диапазон измерений девиации частоты (Af) при частотной модуляции, Гц |
от 5 до Г107 | ||
|
Пределы допускаемой абсолютной погрешности измерений девиации частоты при частоте модулирующего сигнала от 30 Гц до 1 МГц, Гц |
±(0,01 Af+5) | ||
|
Диапазон измерений коэффициента фазы при фазовой модуляции, рад |
от 0,001 до 1280 | ||
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента фазы при частоте модулирующего сигнала от 20 Гц до 1 МГц, рад |
±(0,01-ф+0,001) |
|
Измерения на соответствие требованиям EMI CISPR (опция S05) | |
|
Полоса пропускания фильтров электромагнитной совместимости (EMI CISPR) по уровню -6 дБ, Гц |
200; 9 103; 1,2 105; 1 106 |
|
Пределы допускаемой абсолютной погрешности установки полос пропускания фильтров EMI CISPR по уровню -6 дБ для/пп, Гц от 1 до 500 Гц включ. св. 500 Гц до 20 МГц включ. |
±(0,03/пп +0,1) +0,03/пп |
|
Анализатор векторных сигналов (опция S12) | |
|
Остаточное среднеквадратическое значение векторной ошибки модуляции (модуляция QPSK, частота несущей 1 ГГц, скорость передачи данных до 5 МГц), %, не более |
0,6 |
|
Примечания: 1 ’ - дБ относительно 1 мВт; 2) - дБ относительно уровня несущей; 3) - дБ относительно 1 мВт на 1 Гц; 4> - дБ относительно уровня несущей в полосе пропускания 1 Гц; N - выбранное число точек развертки; /- частота входного сигнала, Гц; /пп - полоса пропускания, Гц. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более |
450 |
|
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
|
Масса, кг, не более |
23,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
426x177x450 |
|
Рабочие условия применения - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от 0 до +50 90 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится на переднюю панель анализаторов в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Анализатор |
АКИН-4221 |
1 |
|
Сетевой шнур питания |
- |
1 |
|
Руководство по эксплуатации (CD-диск) |
1 |
Сведения о методах измерений
приведены в и. «Работа с анализатором» руководства по эксплуатации.
Нормативные документы
Приказ Госстандарта от 26.09.2022 №2360 «Об утверждении государственной
поверочной схемы для средств измерений времени и частоты»
Приказ Госстандарта от 30.12.2019 №3461 «Об утверждении государственной
поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Госстандарта от 09.11.2022 №2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»
Стандарт предприятия «Анализаторы спектра АКИП-4221»
