Динамометры шестикомпонентные ATI
| Номер в ГРСИ РФ: | 98816-26 |
|---|---|
| Категория: | Динамометры |
| Производитель / заявитель: | ФГУП "ЦНИИ им.акад.А.Н.Крылова", г.С.-Петербург |
Динамометры шестикомпонентные ATI (далее - динамометры) предназначены для измерений силы и крутящего момента силы при нагружении.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98816-26 | |||||||||||||||
| Наименование | Динамометры шестикомпонентные | |||||||||||||||
| Модель | ATI | |||||||||||||||
| Модификации |
ATI 032 ATI 130 ATI 660 |
|||||||||||||||
| Приказы |
№1227 от
23.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fd1243c5-af40-070e-857c-df32233db246 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ФГУП «Крыловский государственный научный центр», РОССИЯ, 196158, г. Санкт-Петербург, Московское ш., д. 44
Поверка
| Методика поверки / информация о поверке |
МП 253-027-2026 ГСИ. Динамометры шестикомпонентные ATI. Методика поверки
(с 23.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98816-26: Описание типа
2026-98816-26.pdf
|
Скачать | 208.7 КБ | |
|
98816-26: Методика поверки
МП 253-027-2026
2026-mp98816-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Динамометры шестикомпонентные ATI (далее - динамометры) предназначены для измерений силы и крутящего момента силы при нагружении.
Описание
К настоящему типу относятся динамометры с зав. № 743, 745, 968, 963.
Принцип действия динамометров основан на измерении деформации упругого элемента, представляющего собой металлическую пластину, под действием прилагаемой нагрузки.
Конструктивно динамометры состоят из первичного преобразователя и блока регистрации.
Первичный преобразователь представляет собой металлическую конструкцию цилиндрической формы, внутри которой расположен чувствительный элемент с наклеенными тензорезисторами. Для подключения первичного преобразователя к блоку регистрации на его корпусе предусмотрен штатный разъем. Для закрепления первичного преобразователя предусмотрены резьбовые отверстия на монтажной пластине, расположенной снизу первичного преобразователя.
Блок регистрации состоит из контроллера реального времени, модуля измерения напряжения, бока питания и платы АЦП, расположенных в пластиковом корпусе.
Динамометры изготовлены в трёх исполнениях: ATI 032, ATI 130, ATI 660, которые отличаются между собой метрологическими характеристиками, массой и габаритными размерами первичного преобразователя.
Для защиты от несанкционированного доступа выполнено опломбирование корпуса блока регистрации при помощи металлической пломбы.
Нанесение знака поверки не предусмотрено.
Заводской номер в цифровом формате нанесен на маркировочную наклейку, расположенную на внутренней стороне монтажной пластины первичного преобразователя типографским способом. Заводской номер блока регистрации в буквенно-цифровом формате нанесен методом гравировки на шильдик, расположенный на корпусе. Заводской номер динамометра соответствует заводскому номеру первичного преобразователя.
Общий вид первичного преобразователя с указанием мест нанесения заводского номера на рисунке 1.
Общий вид блока регистрации с указанием мест нанесения заводского номера и схема пломбировки от несанкционированного доступа представлен на рисунке 2.

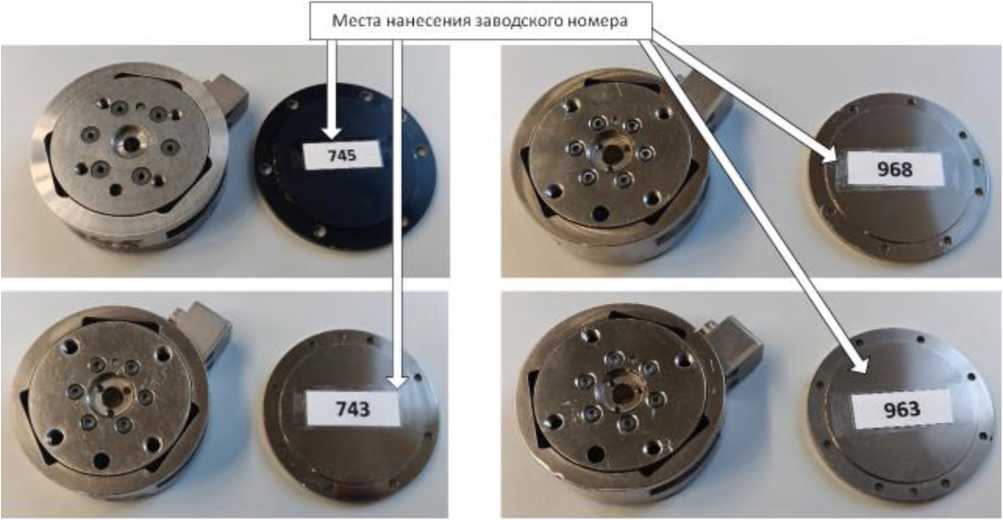

Рисунок 1 - Общий вид первичного преобразователя с указанием мест нанесения заводского номера

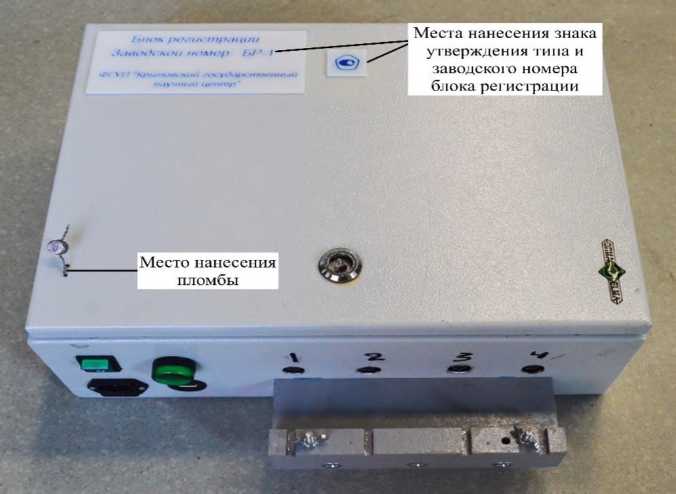

Рисунок 2 - Общий вид блока регистрации с указанием мест нанесения заводского номера, знака утверждения типа и схемы пломбировки от несанкционированного доступа
Программное обеспечение
В динамометрах используется автономное и встроенное программное обеспечение (далее по тексту - ПО). Встроенное ПО предназначено для регистрации и обработки выходных сигналов первичных преобразователей. Автономное ПО предназначено для отображения и сохранения результатов измерений в памяти компьютера. Встроенное ПО установлено на предприятии-изготовителе в процессе изготовления и изменению не подлежит.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. ПО является полностью метрологически значимым.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные признаки |
Значение | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
Программа контроллера |
ВП |
|
Номер версии (идентификационный номер) ПО |
03062024 |
1.0.0.29 |
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 2, 3, 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, Н - для динамометров исполнения ATI 032 - по осям X, Y |
±32 |
|
- по оси Z |
±50 |
|
- для динамометров исполнения ATI 130 - по осям X, Y |
±100 |
|
- по оси Z |
±100 |
|
- для динамометров исполнения ATI 660 - по осям X, Y |
±500 |
|
- по оси Z |
±500 |
|
Пределы допускаемой, приведённой к ВП измерений, погрешности измерений силы, % - ATI 032 |
±3,0 |
|
- ATI 130 |
±3,0 |
|
- ATI 660 |
±2,0 |
|
Диапазон измерений крутящего момента силы по осям X, Y, Z, Н-м -для динамометров исполнения ATI 032 |
±2,5 |
|
- для динамометров исполнения ATI 130 |
±5 |
|
- для динамометров исполнения ATI 660 |
±40 |
|
Пределы допускаемой, приведённой к ВП измерений, погрешности измерений крутящего момента силы, % - ATI 032 |
±3,0 |
|
- ATI 130 |
±3,0 |
|
- ATI 660 |
±3,0 |
|
Примечание: ВП - верхний предел диапазона измерений |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжения переменного тока, В - частота, Гц |
230 ± 23 50±1 |
|
Потребляемая мощность, В-А, не более |
2000 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры первичного преобразователя ATI 032, мм, не более | |
|
- длина |
100 |
|
- ширина |
75 |
|
- высота |
35 |
|
Габаритные размеры первичного преобразователя ATI 130, мм, не более | |
|
- длина |
100 |
|
- ширина |
75 |
|
- высота |
35 |
|
Габаритные размеры первичного преобразователя ATI 660, мм, не более | |
|
- длина |
115 |
|
- ширина |
95 |
|
- высота |
35 |
|
Габаритные размеры блока регистрации, мм, не более | |
|
- длина |
330 |
|
- ширина |
250 |
|
- высота |
450 |
|
Масса первичного преобразователя: - ATI 032, кг, не более |
0,5 |
|
- ATI 130, кг, не более |
0,5 |
|
- ATI 660, кг, не более |
1 |
|
Масса блока регистрации, кг, не более |
15 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +15 до +25 |
|
- относительная влажность при температуре окружающего воздуха 25 °C, %, не более |
90 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч, не менее |
15000 |
Знак утверждения типа
наносится на корпус блока регистрации методом наклейки и на титульный лист формуляра и руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 5.
|
Таблица 5 - Комплектность средства измерений | |||
|
Наименование оборудования |
Обозначение |
Зав. номер |
Кол-во |
|
Динамометр шестикомпонентный ATI, в составе: - первичный преобразователь; | |||
|
ATI 032 |
743, |
1 шт. | |
|
ATI 130 |
963, 968, |
2 шт. | |
|
- блок регистрации; |
ATI 660 |
745 |
1 шт. |
|
- комплект программного обеспечения |
БР-1 |
1 шт. | |
|
«Регистратор» |
б/н |
1 экз. | |
|
Наименование оборудования |
Обозначение |
Зав. номер |
Кол-во |
|
Гуководство по эксплуатации |
ИБНШ.404132.001ГЭ |
б/н |
1 экз. |
|
Формуляр |
ИБНШ.404132.001ФО ИБНШ.404132.002ФО ИБНШ.404132.003ФО |
б/н |
1 экз. 2 экз. 1 экз. |
Сведения о методах измерений
приведены в документе ИБНШ.404132.001РЭ «Динамометры шестикомпонентные ATI.
Руководство по эксплуатации», раздел 2. «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Госстандарта от 22.10.2019 № 2498
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Госстандарта от 06.09.2024 № 2152
