Тахометры электронные TACHTROL 100
| Номер в ГРСИ РФ: | 98818-26 |
|---|---|
| Категория: | Тахометры |
| Производитель / заявитель: | Фирма "AI-Tek Instruments, LLC", США |
Тахометры электронные TACHTROL 100 (далее - тахометры) предназначены для измерений временных параметров периодических процессов (частота входного сигнала) и преобразований частоты входного сигнала в частоту вращения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98818-26 | ||||||
| Действует | по 23.06.2031 | ||||||
| Наименование | Тахометры электронные | ||||||
| Модель | TACHTROL 100 | ||||||
| Модификации |
Т77630-100 Т77630-700 |
||||||
| Приказы |
№1227 от
23.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | c5cf0107-fc9f-3f5f-0a57-351a253cb27f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
AI-Tek Instruments, LLC, СОЕДИНЕННЫЕ ШТАТЫ, 152 Knotter Drive, Cheshire, CT, 06410
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-004-26 ГСИ. Тахометры электронные TACHTROL 100. Методика поверки
(с 23.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98818-26: Описание типа
2026-98818-26.pdf
|
Скачать | 121.9 КБ | |
|
98818-26: Методика поверки
МП-НИЦЭ-004-26
2026-mp98818-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Тахометры электронные TACHTROL 100 (далее - тахометры) предназначены для измерений временных параметров периодических процессов (частота входного сигнала) и преобразований частоты входного сигнала в частоту вращения.
Описание
Принцип действия тахометров основан на подсчете поступающей от первичных преобразователей периодической последовательности импульсов с амплитудой от 1,5 до 10,0 В, в течение определенного интервала времени.
Конструктивно тахометры состоят из пластмассового защитного корпуса, на лицевой панели которого размещен дисплей, кнопки управления и программирования. На задней панели расположены клеммы подключения к первичному преобразователю. На верхней панели тахометра расположена табличка технических данных. Тахометры имеют два измерительных канала.
Тахометры выпускаются в модификациях Т77630-100 и Т77630-700, отличающихся габаритными размерами и наличием взрывозащищенной оболочки у модификации Т77630-700.
Заводской номер наносится на корпус тахометра или взрывозащищенной оболочки любым технологическим способом в виде цифрового кода.
Общий вид тахометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера, места нанесения знака поверки представлен на рисунках 1 и 2.
Место нанесения знака поверки
Место нанесения заводского номера
Рисунок 1 - Общий вид модификации тахометров Т7763 0-700 с указанием места нанесения заводского номера, места нанесения знака поверки

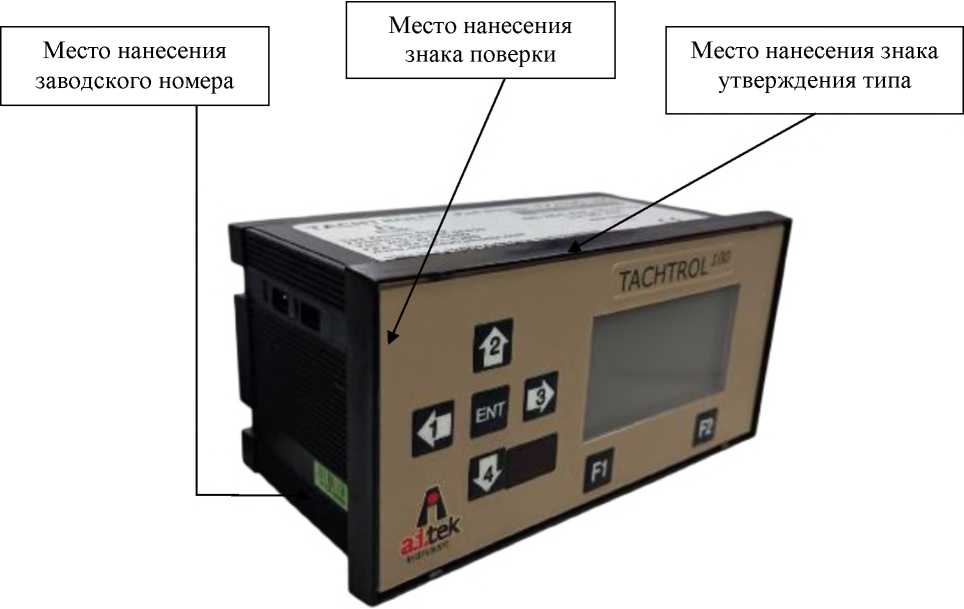

Рисунок 2 - Общий вид тахометров модификации Т7763 0-100 с указанием места нанесения знака утверждения типа, места нанесения заводского номера, места нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) тахометров состоит из встроенного и внешнего ПО.
Встроенное ПО - это внутренняя программа микроконтроллера для обеспечения нормального функционирования тахометра, реализовано аппаратно. Программа заносится в программируемое постоянное запоминающее устройство тахометров предприятием-изготовителем и недоступна для пользователя.
Внешнее ПО «TACHLINK» служит для вывода и представления результатов измерений на внешнем портативном компьютере и не является метрологически значимым.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики тахометров нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО тахометров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
TACHLINK |
|
Номер версии (идентификационный номер ПО) |
1.08 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты входных импульсов, Гц |
от 0,005 до 50000,000 |
|
Пределы допускаемой относительной погрешности измерений частоты входных импульсов, % |
±0,005 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 12 до 30 от 80 до 264 50 |
|
Потребляемая мощность, Вт, не более |
9,5 |
|
Габаритные размеры (высотахдлинахширина), мм, не более, для модификации: - Т77630-700 -Т77630-100 |
227x305x337 72x154x72 |
|
Масса, кг, не более, для модификации: - Т77630-700 -Т77630-100 |
18 0,5 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -10 до +55 до 90 |
|
Маркировка взрывозащиты |
1Ех db ПС Т4 Gb X 1Ех db ПС Тб Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
130000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку расположенную на корпусе тахометра любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тахометр электронный |
TACHTROL 100 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Устройство и принцип работы» документа «Тахометр электронный TACHTROL 100. Паспорт».
Нормативные документы
Приказ Госстандарта от 26 сентября 2022 года № 2360
«Об утверждении государственной поверочной схемы времени и частоты»
«Тахометры электронные TACHTROL 100. Стандарт предприятия»
