Контроллеры сбора данных тензометрические ZET 037Т
| Номер в ГРСИ РФ: | 98821-26 |
|---|---|
| Производитель / заявитель: | ООО "Электронные технологии и метрологические системы" (ЭТМС), г.Москва |
Контроллеры сбора данных тензометрические ZET 03 7Т (далее - контроллеры) предназначены для измерения электрических сигналов тензометрических и мостовых первичных измерительных преобразователей физических величин.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98821-26 | ||||||
| Действует | по 23.06.2031 | ||||||
| Наименование | Контроллеры сбора данных тензометрические | ||||||
| Модель | ZET 037Т | ||||||
| Приказы |
№1227 от
23.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | edd0ec78-d094-b452-19d9-5607c51b44ae | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ЭТМС», РОССИЯ, 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, этаж 4, ком. 22
Поверка
| Методика поверки / информация о поверке |
РТ-МП-375-201/2-2026 ГСИ. Контроллеры сбора данных тензометрические ZET 037Т. Методика поверки
(с 23.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98821-26: Описание типа
2026-98821-26.pdf
|
Скачать | 141.7 КБ | |
|
98821-26: Методика поверки
РТ-МП-375-201/2-2026
2026-mp98821-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Контроллеры сбора данных тензометрические ZET 03 7Т (далее - контроллеры) предназначены для измерения электрических сигналов тензометрических и мостовых первичных измерительных преобразователей физических величин.
Описание
Принцип действия контроллеров основан на измерении и аналого-цифровом преобразовании сигналов первичных измерительных преобразователей физических величин (датчиков), представленных в виде отношения выходного напряжения к напряжению питания (мВ/В).
Контроллеры являются многоканальными и содержат 4 независимых измерительных канала, идентичных по своим метрологическим и техническим характеристикам.
Встроенный программируемый генератор формирует напряжение питания датчика с возможностью выбора рода тока (постоянный или переменный), обеспечивая работу контроллера с резистивными, индукционными и емкостными мостовыми схемами и делителями напряжения. Контроллеры обеспечивают проведение как статических, так и динамических измерений в этих схемах. Контроллеры поддерживают три режима частоты дискретизации: 100, 1000 и 5000 Гц. При работе с мостовыми датчиками на переменном токе несущая частота автоматически формируется на уровне Fs/4.
В основе каждого измерительного канала контроллеров лежит двухканальная архитектура аналого-цифрового преобразования (далее по тексту - АЦП), обеспечивающая одновременное измерение сигналов. Первый канал АЦП измеряет напряжение питания датчика и используется в качестве опорного для обработки сигналов, второй канал усиливает и измеряет дифференциальный выходной сигнал датчика. Цифровые данные с обоих каналов передаются по интерфейсу ZBUS на внешние устройства верхнего уровня, где выполняется обработка измерительной информации, расчёт параметров сигнала и пересчёт в инженерные единицы с использованием калибровочных коэффициентов подключённых датчиков. Работа контроллера осуществляется совместно со специализированным программным обеспечением ZETLAB.
Тип разъемов не влияет на метрологические характеристики контроллеров.
Метрологические характеристики контроллеров нормируются для следующих режимов измерений: «мост 6-проводной» и «мост 4-проводной».
Помимо указанных режимов контроллеры поддерживают обработку следующих типов сигналов и датчиков:
- потенциометрические схемы: 1/2-мост (3- и 5-проводной), 1/4-мост;
- термопары с внешним компенсационным кабелем;
- термопреобразователи сопротивления;
- LVDT-датчики (с питанием 1250 Гц);
- дифференциальные и синфазные напряжения, а также токовые сигналы.
Контроллеры применяются при измерении деформаций, усилий, давления, массы и других физических величин, преобразуемых подключенными датчиками.
Контроллеры состоят из:
- модульной платы в формате Eurocard 3U согласно ГОСТ 28601.3-90, предназначенной для установки в крейтовую систему;
- лицевой панели с типом разъемов, в зависимости от заказа (возможные типы разъемов - 15EDGKNHG-3.5-16P-14-00A(H), SF812B/S8, RJ-45 и SCSI-50).
Общий вид модульной платы контроллеров представлен на рисунке 1. Общий вид лицевых панелей контроллеров представлен на рисунке 2.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на табличку, наклеиваемую на модульную плату контроллера в соответствии с рисунком 1.
Пломбирование контроллеров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

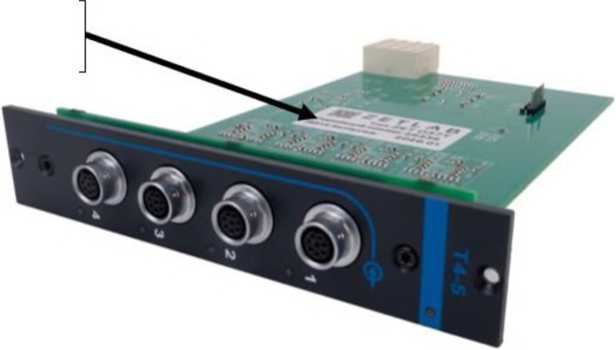

Место нанесения заводского номера
Рисунок 1 - Общий вид модульной платы контроллеров
а)
Рисунок 2 - Общий вид лицевых панелей контроллеров с разъемами типов a) SF812B/S8, б) 15EDGKNHG-3.5-16P-14-00A(H), в) SCSI-50, г) RJ-45
г)
Программное обеспечение
Программное обеспечение (ПО) контроллеров представляет собой специализированное ПО ZETLAB, устанавливаемое на персональный компьютер, которое поставляется совместно с контроллерами и может работать на нескольких вычислительных платформах (Windows или Linux). ПО ZETLAB обеспечивает анализ данных, а также считывание текущей измерительной информации, расчёт параметров оцифрованных сигналов и отображение информации на мониторе. Метрологически значимой частью ПО является библиотека MetrologicalCode.dll из состава ПО ZETLAB, которая обеспечивает вычисление параметров сигналов и вывод результатов на средства отображения измерительной информации.
Использование цифрового идентификатора метрологически значимой части ПО позволяет однозначно определить подлинность файла и отсутствие его модификаций.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики контроллеров, указанные в разделе «Метрологические и технические характеристики», нормированы с учетом влияния ПО.
Идентификационные данные ПО контроллеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО контроллеров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ZETLAB |
|
Номер версии (идентификационный номер) ПО, не ниже |
2026.02.11 |
|
Цифровой идентификатор метрологически значимой части ПО (для Windows |
6c8fa28942b3337e79341d74e44ecca0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
|
Примечание 1 - Цифровой идентификатор ПО для Linux (контрольная сумма исполняемого кода) указывается в паспорте на поставляемое устройство | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны аналого-цифрового преобразования отношения выходного напряжения к напряжению питания датчиков постоянным или переменным током, мВ/В |
от -7 до +7 |
|
от -30 до +30 | |
|
от-120 до ±120 | |
|
от-1000 до ±1000 | |
|
Ток питания датчиков, мА |
от 0,5 до 20 |
|
Диапазон значений электрического сопротивления подключаемых датчиков, Ом |
от 50 до 2000 |
|
Диапазон значений частоты входного сигнала при максимальной частоте дискретизации, Гц |
от постоянной составляющей (0 Гц) до 2000 |
|
Пределы допускаемой основной приведенной погрешности аналогоцифрового преобразования отношения выходного напряжения к напряжению питания датчиков (постоянный и переменный ток) в диапазонах до ±120 мВ/B включительно, % от разности верхней и нижней границ диапазона преобразования |
±0,05 |
|
Пределы допускаемой основной приведенной погрешности аналогоцифрового преобразования отношения выходного напряжения к напряжению питания датчиков (постоянный и переменный ток) в диапазоне ±1000 мВ/В, % от разности верхней и нижней границ диапазона преобразования |
±0,10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Неравномерность динамической амплитудно-частотной характеристики (далее - АЧХ) в диапазоне значений частоты входного сигнала от 3 до 2000 Гц, % |
±0,5 |
|
Пределы допускаемой разницы коэффициентов передачи разных измерительных каналов контроллера при одинаковом значении частоты входного сигнала (различие АЧХ), % |
±0,10 |
|
Пределы допускаемой дополнительной приведенной погрешности аналого-цифрового преобразования отношения выходного напряжения к напряжению питания датчиков (постоянный или переменный ток), обусловленной отклонением температуры окружающей среды на каждые 10 °C от нормальных значений (от +18 до +26 °C) в пределах условий эксплуатации, % от разности верхней и нижней границ диапазона преобразования |
±0,05 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (при температуре +25 °C без конденсации влаги), %, не более |
от +5 до +40 90 |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более |
130x26x185 |
|
Масса, кг, не более |
0,3 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Время непрерывной работы в сутки, ч |
24 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
45000 |
Знак утверждения типа
наносится методом лазерной печати, либо другим типографским способом, на титульный лист паспорта контроллера.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Контроллер сбора данных тензометрический |
ZET 03 7Т |
1 |
|
Электронный носитель с программным обеспечением |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 5 «Работа с системой» руководства по эксплуатации.
Нормативные документы
ЭТМС.411168.010 ТУ «Контроллеры сбора данных тензометрические ZET 037Т. Технические условия»
Приказ Госстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 101 до 2 -109 Гц»
Приказ Госстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
