Измерители иммитанса лабораторные ПрофКиП Е7

Идентификационные данные (признаки)

Значение

ПрофКиП Е7-14, ПрофКиП Е7-20, ПрофКиП Е7-21, ПрофКиП Е7-23, ПрофКиП Е7-24, ПрофКиП Е7-25

ПрофКиП Е7-15

ПрофКиП Е7-16

Идентификационное наименование ПО

—

—

—

Номер версии (идентификационный номер) ПО, не ниже

Е1.00

Е1

1.00

Цифровой идентификатор ПО

—

—

—

Наименование характеристики

Значение

Диапазон рабочих частот, Гц - ПрофКиП Е7-14

- ПрофКиП Е7-20

- ПрофКиП Е7-21

- ПрофКиП Е7-23

- ПрофКиП Е7-24

- ПрофКиП Е7-25

от 50 до 2-Ю5 от 50 до 1 • Ю5 от 50 до 1 • Ю5 от 20 до 2-104 от 50 до 2-Ю5 от 20 до ЗЮ5

Пределы допускаемой относительной погрешности установки частоты, %

±0,01

Диапазон измерений:

- электрического сопротивления переменного тока, Ом

- электрического сопротивления постоянного тока, Ом

- угла фазового сдвига, градус

- угла фазового сдвига, радиан

- электрической емкости, Ф

- индуктивности, Г и

- тангенса угла потерь

- электрической добротности

от 0,01 до 99,9999-Ю6 от 0,01 до 99,9999-Ю6 от-179,999 до+179,999 от-3,14159 до +3,14159 от 1-Ю12 до 0,1

от 1-Ю’6 до 9,9999-Ю3 от 0,0001 до 9,99999 от 1 до 300

Пределы допускаемой относительной погрешности измерений электрического сопротивления переменного тока, электрической емкости, индуктивности, %

Ае = ±[Л ■ Аг + (Ка + Кь) ■ 100 + Kd + + К/\ ■ КсЪ

Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь:

-Dx<0,l

- Dx >0,1

Ае

De = ±(—)

ЧОО7

Ае ч z         ч

De = ± (^) ■ (1 + Их)

Пределы допускаемой абсолютной погрешности измерений электрической добротности:

если Qx De <1

Qx ' De

Qe = +——-—

1 ± Qx ' De

Пределы допускаемой абсолютной погрешности измерений фазового сдвига, градус

180 Ae n ----—

n 100

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления активных элементов, при Dx<0,l, Ом:

- параллельная схема замещения

- последовательная схема замещения

. 50

и              Ct)

Ct)

II                  11

Ой

.      X -в

cP   l+ *■

й  о о

Ct) Ct)

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока, Ом

±(RX • (W ■ (1 + Rx / 5 МОм + 16 мОм / Rx))/100 + 0,2 мОм)

Наименование характеристики

Значение

Уровень тест-сигнала:

- напряжение постоянного тока, В

- напряжение переменного тока, В

- сила переменного тока, мА

±1

от 0,01 до 2

от 0,1 до 20

Пределы допускаемой абсолютной погрешности установки уровня тест-сигнала напряжения переменного тока, В

±0,1 -UBbIX

Примечания:

- если при измерениях D >0,1 или Q >0,1, пределы допускаемой погрешности Ае

следует умножить на V1 + И2 (при измерении С и L) или на д/1 + Q2 (при измерении R);

2)                                      1

Хх = 2 ■ п ■ f ■ Lx =-----

х           7 х 2-n-fCx

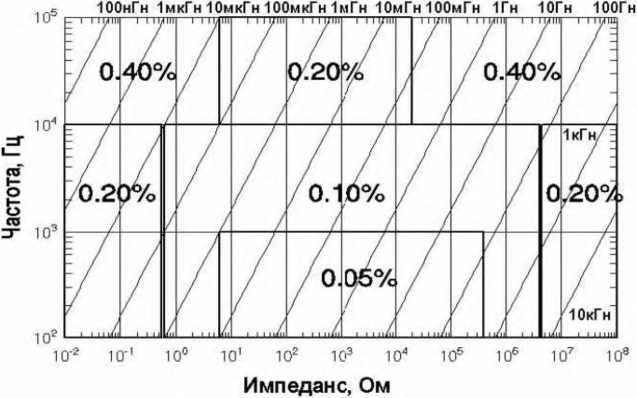

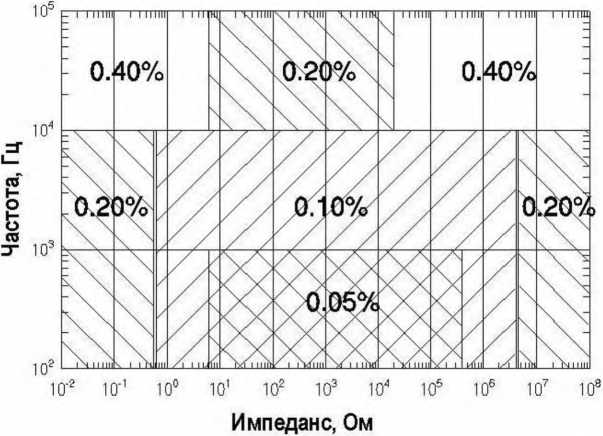

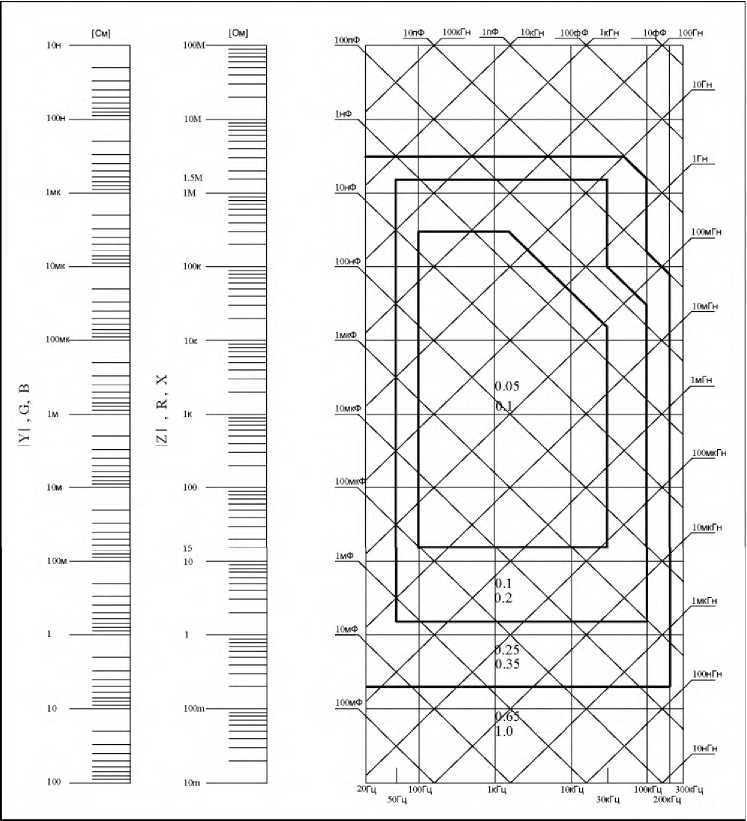

А - базовая погрешность (рисунок 5);

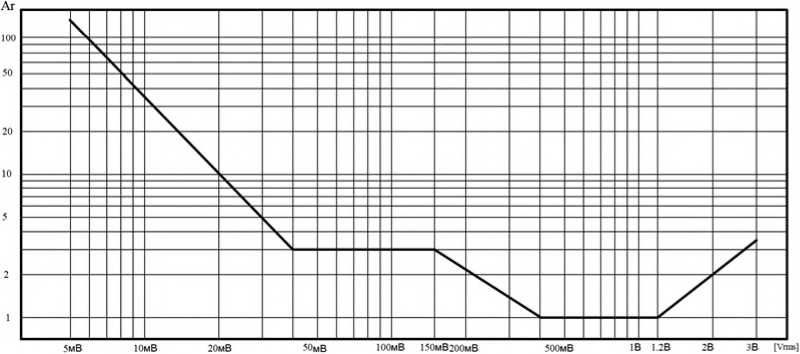

Аг - поправочный коэффициент по уровню тест-сигнала (рисунок 4);

Ка, Къ - коэффициент коррекции импеданса (таблица 5);

Kf - коэффициент коррекции для интерполяции значений частоты компенсации (таблица 6);

К,1 - коэффициент коррекции, обусловленный длиной измерительных проводов (таблица 4);

- коэффициент температурной коррекции (таблица 3);

W- поправочный коэффициент, при средней и высокой скорости измерений равен 0,5, при низкой скорости измерений равен 0,25;

Кх - измеренное значение реактивного электрического сопротивления, Ом;

Сх - измеренное значение электрической емкости, Ф;

Lx - измеренное значение индуктивности, Гн;

Qx - измеренное значение электрической добротности;

Dx - измеренное значение тангенса угла потерь;

f - значение частоты тест-сигнала, Гц;

Rx - измеренное значение электрического сопротивления постоянного тока, Ом;

Rpx - измеренное значение активного электрического сопротивления (параллельная схема замещения), Ом;

Rsx - измеренное значение активного электрического сопротивления (последовательная схема замещения), Ом

Температура, °C

от 10 до 18 включ.

св. 18 до 28 включ.

св. 28 до 40

Кс

2

1

4

Амплитуда тест-сигнала

Длина кабеля измерительных проводов

0 м

1 м

2 м

<1,5 ВСК5

0

2,5-10'4-(1±0,05-/т)

5-10'4-(1±0,05-/т)

>1,5 ВСК5

0

2,5-10'3-(l±0,016-/m)

5-10’3-(1±0,05-/т)

Скорость

Частота

Ка

кь

Средняя

fin <

100 Гц

1- 10"\      200ч       ।

100

\Zm

о         70           I

| ■ (1 ■ 10"9) ■ (1 +—)■(! +

100)

Jm

1 \zm

} 1 Vs' 1 J

100 Гц <fm < 100 кГц

1- 10

( \Zm

"3       200

)-d+ ,s)

\Zm

о       70

| ■ (1 ■ 10-9) ■ (1 + —)

Низкая

fin >

100 кГц

1- 10

\Zm

“3       200

) ( + к)

\Zm

о       70

| ■ (3 ■ 10-9) ■ (1 +--)

Высокая

fin <

100 Гц

2,5 ■ 1(

( \zm

Г3      400

)■(1 + v )’(1 +

100 f

izml

q       100

■(2- 10-9) ■ (1 +—)■(! +

5

1100

' Jm

100 Гц <fin < 100 кГц

2,5 ■ 1(

( \гт

Г3      400

ra+ Ks)

lZml

.       100

• (2 10-’)(l+—)

fin >

100 кГц

2,5 ■ 1( \Zm

Г3      400

(2 + )

lZml

,         <■, .     100.

.(6 10-’)(l+—)

Частота тестирования

Kf

Частота измерения совпадает с частотой для выполнения калибровки ХХ/КЗ (компенсация начального импеданса)

0

Частота измерения не равна фиксированной частоте для выполнения калибровки XX/ КЗ (компенсация начального импеданса)

0,0003

Наименование характеристики

Значение

Рабочие частоты

100 Гц, 120 Гц, 1 кГц, 10 кГц

Пределы допускаемой относительной погрешности установки частоты, %

±0,02

Диапазон измерений:

- электрического сопротивления переменного тока, Ом

- электрической емкости, Ф

- индуктивности, Г и

- тангенса угла потерь

- электрической добротности

от 1 до 1-106 от 1-1012до 9,999-10’3 от 1-Ю’6 до 9,999-103 от 0,0001 до 9,99 от 1 до 300

Пределы допускаемой относительной погрешности измерений, %:

- электрического сопротивления переменного тока

- электрической емкости

- индуктивности

- импеданса

±0,25-(1 + Rx/Rmax + Rmin/Rx)-(1 + Qx)’(2 + Kf)-Kc

±0,25-(l + Cx/Cmax + Cmin/Cx)-(1 + Dx)‘(2 + Kf)Kc

±0,25-(l + Lx/Lmax + Lmin/LxHl + l/Qx)-(2 + Kf)Kc

±0,25-(l + Zx/Zmax + Zmin/Zx)-(2 + Kf ) Kc

Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь

±0,0025-(l + Zx/Zmax + Zmin/Zx)-(1 + Dx + Dx2)-(2 + Kf)

Пределы допускаемой абсолютной погрешности измерений электрической добротности

±0,0030-(l + Zx/Zmax + Zmin/Zx )‘(Qx + 1/Qx)’(2 + Kf)

Уровень тест-сигнала:

- напряжение переменного тока, В

0,1; 0,3; 1,0

Пределы допускаемой абсолютной погрешности установки уровня тест-сигнала напряжения переменного тока, В

±0,lUBbIX

Примечания

Подстрочный индекс X в формулах означает измеренное значение параметра, подстрочный индекс шах - максимальное значение, min - минимальное значение. Максимальные и минимальные значения измеренного параметра, влияющие на погрешность измерений, приведены в таблице 8.

Kf- частотный коэффициент, равный:

- 0 при значениях рабочей частоты 100 Гц, 120 Гц, 1 кГц;

- 0,5 при значении рабочей частоты 10 кГц;

К с - коэффициент температурной коррекции (таблица 9)

Параметр/Частота

100 Гц

120 Гц

1 кГц

10 кГц

Стах

800 мкФ

667 мкФ

10 мкФ

8 мкФ

Cmin

1500 пФ

1250 пФ

150 пФ

15 пФ

Lmax

1590 Гн

1325 Гн

159 Гн

15,9 Гн

Lmin

3,2 мГн

2,6 мГн

0,32 мГн

0,032 мГн

Zmax/ Rmax

1 МОм

Zmin/ Rmin

1,59 Ом

Температура, °C

от 10 до 18 включ.

св. 18 до 28 включ.

св. 28 до 40

Кс

2

1

4

Наименование характеристики

Значение

Рабочие частоты

100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц

Пределы допускаемой относительной погрешности установки частоты, %

±0,01

Диапазон измерений:

- электрического сопротивления переменного тока, Ом

- электрической емкости, Ф

- индуктивности, Г и

- тангенса угла потерь

- электрической добротности

от 0,01 до 99,9999-Ю6 от 1-1012до 9,999-10’3 от 1-Ю’6 до 9,9999-103 от 0,0001 до 9,99999 от 1 до 50

Пределы допускаемой относительной погрешности измерений электрического сопротивления, %, и абсолютной погрешности измерений электрической добротности (режим измерений R+Q), если Qx > 0,1

Аг = ±[2-А • К -Ки + 100 • (Кь + Ki)] • (1 + Р-1) Кс Q=±[(^‘(i + O Кс

Пределы допускаемой относительной погрешности измерений индуктивности, %, и абсолютной погрешности измерений электрической добротности, учитывая, что под импедансом понимается 2 л: / Ь, (режим измерения L+Q), если Qx < 10

Al = ±[А • К -Ки+ 100 • (Кь + Ki) ] • (1 + Р-1) Кс

1 Qx 1

Q=±[(^ -d + fe2)] кс

Пределы допускаемой относительной погрешности измерений электрической емкости, %, и абсолютной погрешности измерений тангенса угла потерь, учитывая, что под импедансом понимается 1/(2 л / С), (режим C+D), если Dx < 0,1

Ac = ±[А • К • Ки + 100 • (Кь + Ki) ] • (1 + Dx) Кс D=± (^) Кс Пост

Пределы допускаемой относительной погрешности измерений электрической емкости и электрического сопротивления, %, учитывая, что под импедансом понимается 1/(2 л: / С), (режим измерения C+R): если Dx < 0,1

если Dx > 0,1

Ас = ±[ А • Ki • Ки + 100 • (Кь + КД] Кс

Аг = ±[(А-(1+±)] -Кс1^

Ас = ±[ А • Ki • К, + 100 • (Кь + Ki)] -(1±|D|) Кс

Аг = ±[ А • К • Ки + 100 • (Kh + Ki)] -(1+jiy) Кс

Уровень тест-сигнала:

- напряжение переменного тока, В

от 0,1 до 1,0

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности установки уровня тест-сигнала напряжения переменного тока, В

±0,02-ивых

Примечания

1)-D = Rx/(2-7rf-С)

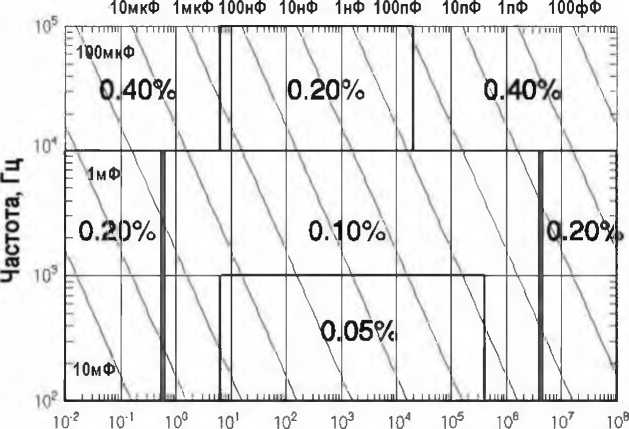

А - базовая погрешность электрического сопротивления, электрической емкости, индуктивности, приведенная на рисунках 6, 7, 8 (значение погрешности необходимо увеличить вдвое, если измеритель находится в режиме постоянного напряжения). При измерении электрической емкости свыше 1 мкФ А равно 1 %.

Ki - коэффициент времени интегрирования (таблица 11);

Кс - коэффициент температурной коррекции (таблица 12);

Kh, К - поправочные коэффициенты для используемого диапазона, при импедансе >  100 Ом значение коэффициента К теряет значимость,

а при импедансе < 1 кОм теряет значимость значение коэффициента Kh , при любой частоте тест-сигнала (таблица 14);

Ки - коэффициент погрешности выходного напряжения (для основных фиксированных значений выходных напряжений (1,0 ВСКз., 0,5 ВСКз., 0,25 ВСКз.) коэффициент равен 1) (таблица 13);

Qx - измеренное значение электрической добротности;

Dx - измеренное значение тангенса угла потерь;

/- частота тест-сигнала

Скорость измерения

Частота

Zm

Ki

Низкая (SLOW), средняя (MED)

любая

любое

1

Высокая (FAST)

от 100 Гц до 1 кГц

6,25 Ом < Zm < 400 кОм

3

прочие

2

Zm - импеданс объекта тестирования, Ом

Температура, °C

от 10 до 18 включ.

св. 18 до 28 включ.

св. 28 до 40

Кс

2

1

4

Ивых, Векз

Ки

от 0,55 до 1,0

1 / Ивых

от 0,3 до 0,5

0,5 / Ивых

от 0,15 до 0,25

0,25 / Ивых

0,10

0,11 /Ивых

Ивых - уровень тест-сигнала, ВСКз

Частота тест-сигнала

Ki

Kh

100 Гц, 120 Гц, 1 кГц

(1 мОм / Zm)

(Zm/2TOM)

10 кГц

(1 мОм / Zm )

(Zm/ 1,5 ГОм)

100 кГц

(4 мОм / Zm )

(Zm/50MOM)

100 Гц, 120 Гц

(1 МКГН / Lm)

(Lm / 2,6 МГн)

1 кГц

(0,1 мкГН / Lm)

(Lm / 260 кГн)

Частота тест-сигнала

Ki

Kh

10 кГц

(0,02 мкГн / Lm)

(Lm/ ЮкГн)

100 кГц

(0,02 мкГн / Lm)

(Lm / 100 Гн)

100 Гц, 120 Гц

(2 ПФ / Ст)

(Ст/ 1600 МФ)

1 кГц

(0,1 пФ / Ст)

(Ст / 160 МФ)

10 кГц

(0,01 ПФ/Ст)

(Ст/16 МФ)

100 кГц

(0,02 пФ / Ст)

(Ст / 200 мкФ)

Zm - импеданс объекта тестирования, мОм, Ом, кОм, МОм, ГОм;

Ьщ - индуктивность объекта тестирования, мкГ и, мГ и, Г и, кГ и, МГ и;

Сщ - электрическая емкость объекта тестирования, пФ, нФ, мкФ, мФ

Наименование характеристики

Значение

Диапазон показаний:

- электрического сопротивления переменного тока, Ом

- электрического сопротивления постоянного тока, Ом

- электрической емкости, Ф

- индуктивности, Г и

- тангенса угла потерь

- электрической добротности

от 0,00001 до 99,9999-Ю6 от 0,00001 до 99,9999-Ю6 от 0,00001-Ю-12 до 0,999999 от 0,00001-Ю-9 до 99999,99 от 0,00001 до 9,99999 от 0,00001 до 99999,9

Габаритные размеры (ширинахвысотахглубина), мм, не более

264x107x350

Масса, кг, не более

3,5

Напряжение питающей сети для номинального значения частоты сети от 50 до 60 Гц, В

от 100 до 240

Нормальные условия измерений:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %, не более

от +18 до +28 65

Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %, не более

от +10 до +40

80

Наименование характеристики

Значение

Диапазон показаний:

- электрического сопротивления переменного тока, Ом

- электрической емкости, Ф:

- на частоте 100/120 Гц

- на частоте 1 кГц

- на частоте 10 кГц

- индуктивности, Г и

от 0,0001 до 99,99-Ю6

от 1-Ю12 до 9,999-Ю-3 от 0,1’10 12 до 999,9-Ю-6 от 0,01-Ю12 до 99,99-Ю-6

- на частоте 100/120 Гц

- на частоте 1 кГц

- на частоте 10 кГц

- тангенса угла потерь

- электрической добротности

от Г10’6 до 9,999-103 от0,1-10’6 до 999,9 от 0,0Г10-6 до 99,99 от 0,0001 до 9999 от 0,0001 до 9999

Габаритные размеры (ширинахвысотахглубина), мм, не более

220x85x259

Масса, кг, не более

2

Напряжение питающей сети для номинального значения частоты сети от 45 до 55 Гц, В

от 198 до 242

Нормальные условия измерений:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %, не более

от +18 до +28

65

Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %, не более

от +10 до +40 80

Наименование характеристики

Значение

Диапазон показаний:

- электрического сопротивления переменного тока, Ом

- электрической емкости, Ф

- индуктивности, Г и

- тангенса угла потерь

- электрической добротности

от 0,00001 до 2000-106 от 0,0001-1012 до 99999-10’6 от 0,0001-10’6 до 99999 от 0,00001 до 9,99999 от 0,00001 до 50

Габаритные размеры (ширинахвысотахглубина), мм, не более

362x108x381

Масса, кг, не более

4,8

Напряжение питающей сети для номинального значения частоты сети от 50 до 60 Гц, В:

- номинал 120 В

- номинал 230 В

от 108 до 132

от 207 до 253

Нормальные условия измерений:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %, не более

от +18 до +28

65

Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %, не более

от +10 до +40 80

Наименование

Обозначение

Количество

Измеритель иммитанса лабораторный

ПрофКиП Е7-14, ПрофКиП Е7-15, ПрофКиП Е7-16, ПрофКиП Е7-20, ПрофКиП Е7-21, ПрофКиП Е7-23, ПрофКиП

Е7-24, ПрофКиП Е7-25

1 шт.

Наименование

Обозначение

Количество

Колодка измерительная с зажимами типа «крокодил» (только для ПрофКиП Е7-14, ПрофКиП Е7-20, ПрофКиП Е7-21, ПрофКиП Е7-23, ПрофКиП Е7-24, ПрофКиП Е7-25)

-

1 шт.

Измерительный кабель с зажимами Кельвина ATL501 (только для ПрофКиП

Е7-15)

-

1 шт.

Колодка измерительная с пинцетом для SMD компонентов (LS508A)

(только для ПрофКиП Е7-14, ПрофКиП Е7-20, ПрофКиП Е7-21, ПрофКиП Е7-23, ПрофКиП Е7-24, ПрофКиП Е7-25)

-

1 шт.

Измерительный кабель с зажимами Пинцет для SMD компонентов (только для ПрофКиП Е7-16)

-

1 шт.

Измерительная колодка для непосредственного подключения компонентов (BNC адаптер) (только для ПрофКиП Е7-16)

-

1 шт.

Колодка измерительная для прямого подключения элементов и калибровки (ATL601 TEST FIXTURE) (только для ПрофКиП Е7-14, ПрофКиП Е7-20, ПрофКиП Е7-21, ПрофКиП Е7-23, ПрофКиП Е7-24, ПрофКиП Е7-25)

-

1 шт.

Кабель соединительный RS232 (только для ПрофКиП Е7-14, ПрофКиП Е7-20, ПрофКиП Е7-21, ПрофКиП Е7-23, ПрофКиП Е7-24, ПрофКиП Е7-25)

-

1 шт.

Сетевой кабель

—

1 шт.

Руководство по эксплуатации

—

1 экз.
